Miért kritikus választás a Modbus nagy teljesítményű kódoló a megbízható ipari mozgásvezérléshez?

Az igényes ipari automatizáláshoz,Jingyue Kunshanbiztosítja aModbus nagy teljesítményű kódolómegbízható megoldás a pontos helyzet-visszacsatoláshoz, a berendezések figyeléséhez és a mozgásvezérléshez. A zord környezetre tervezett 58 mm-es kódoló ipari fémházat, IP65-IP68 védettséget, nagy felbontású mágneses érzékelőt és Ethernet Modbus TCP kommunikációt egyesít az igényes acélipari, petrolkémiai, bányászati, építőipari és gyártási alkalmazások támogatására.

A nagy teherbírású jeladó többet tesz, mint a tengely helyzetének mérését. Az ipari automatizálásban kritikus visszacsatoló eszközként működik, amely lehetővé teszi a vezérlők számára, hogy megértsék a gépek helyzetét, forgását és mozgását. Ha a berendezés por, olajköd, vibráció, elektromágneses interferencia, hőmérséklet-ingadozás vagy folyamatos mechanikai terhelés közelében működik, előfordulhat, hogy a hagyományos visszacsatoló eszközök nem biztosítanak kellő megbízhatóságot.

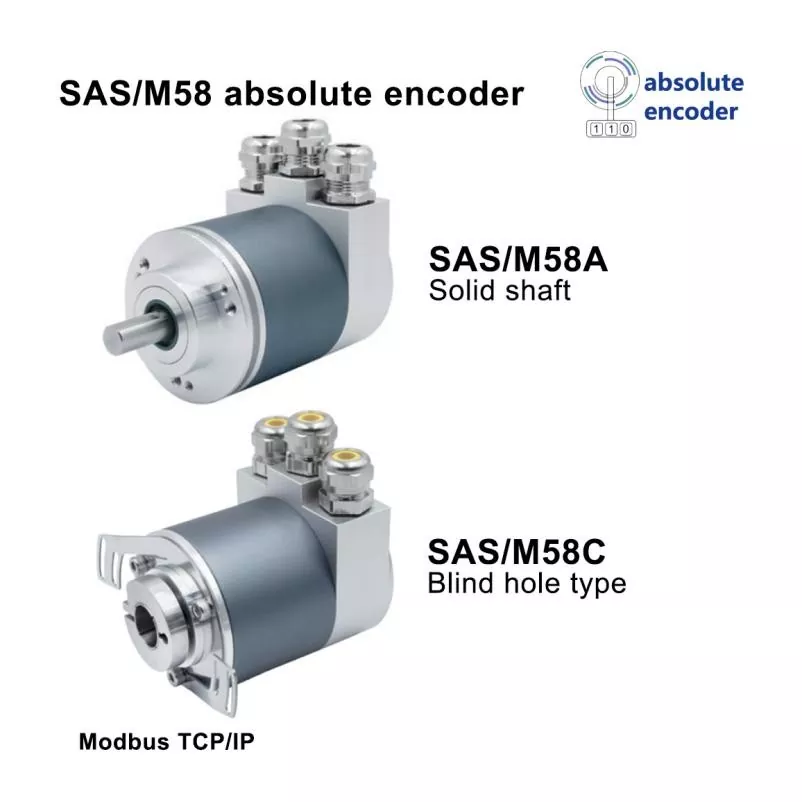

AModbus nagy teljesítményű kódolómegerősített 58 mm-es szerkezet, alumíniumötvözet vagy opcionális rozsdamentes acél ház, IP65-IP68 védelem, abszolút egy- és többfordulatú mérés, valamint Ethernet Modbus TCP kommunikáció révén kezeli ezeket a kihívásokat. Akár 18 bites egyfordulatú, 14 bites többfordulatú felbontásával és 10/100 Mbit átviteli sebességével praktikus visszacsatolási megoldást nyújt a modern ipari vezérlőrendszerekhez.

Tartalomjegyzék

1. Miért számít a nagy teljesítményű kódolótervezés az ipari automatizálásban?
2. Miért válassza a Modbus kommunikációt az ipari kódolók visszajelzéséhez?
3. Melyek a Modbus Heavy Duty Encoder főbb jellemzői?
4. Milyen műszaki paramétereket kell értékelniük a vásárlóknak?
5. Hol használható a Modbus Heavy Duty Encoder?
6. Hogyan válasszák ki a mérnökök a megfelelő kódolót?
7. Hogyan javítja az ipari megbízhatóságot?
8. Gyakran Ismételt Kérdések

Miért számít a nagy teljesítményű kódolótervezés az ipari automatizálásban?

Az ipari gépek ritkán működnek laboratóriumi körülmények között. Az acélgyártó sorok, olajmező berendezések, finomítói gépek, bányászati ​​rendszerek, papírfeldolgozó berendezések és nagy építőipari gépek komoly mechanikai és környezeti igénybevételnek tehetik ki a visszacsatoló alkatrészeket.

Az ilyen környezetekben telepített kódolónak folyamatosan át kell alakítania a mechanikus forgatást megbízható digitális helyzetinformációkká. Ha a visszacsatoló jel instabillá válik, a vezérlő elveszítheti a gép helyzetére vagy sebességére vonatkozó pontos információkat, ami potenciálisan befolyásolja a gyártás minőségét és a berendezés biztonságát.

A nagy teherbírású kialakításnak ezért több tényezőt kell egyszerre kezelnie:

• Környezetvédelem:Porral, vízzel, olajköddel és egyéb szennyeződésekkel szembeni ellenállás.
• Mechanikai tartósság:Képes ellenállni a vibrációnak, ütésnek és tengelyterhelésnek.
• Elektromos megbízhatóság:Stabil kommunikáció ipari elektromágneses interferencia mellett.
• Pozíció pontossága:Elegendő felbontás a gép mozgásvezérlési követelményeihez.
• Hosszú távú működés:Megbízható teljesítmény folyamatos ipari gyártás során.

A hivatkozott jeladó 58 mm-es házat használ, és IP65 vagy IP68 védettséget kínál, mechanikai kialakítása pedig 200 N radiális tengelyterhelést és 100 N axiális terhelést is támogat. 6 ms-on keresztül 1000 m/s² ütésállóságra és 20 g rezgésállóságra is előírása van. :contentReference[oaicite:0]{index=0}

Miért válassza a Modbus kommunikációt az ipari kódolók visszajelzéséhez?

A kommunikációs kompatibilitás fontos szempont, amikor egy kódolót integrálunk egy meglévő automatizálási architektúrába. A Modbus széles körben elismert az ipari vezérlési környezetekben, így praktikus választássá válik ott, ahol a vezérlőknek, PLC-knek, ipari számítógépeknek és egyéb eszközöknek strukturált adatokat kell cserélniük.

A kiemeltModbus nagy teljesítményű kódolóEthernet Modbus TCP kommunikációt használ, és támogatja a TCP/IP-t és az UDP-t. Ethernet interfésze 10/100 Mbit átviteli sebességet biztosít, lehetővé téve, hogy a kódoló visszacsatolása egy ipari hálózat részévé váljon ahelyett, hogy kizárólag a hagyományos pont-pont jelátvitelre hagyatkozna. :contentReference[oaicite:1]{index=1}

Ez a megközelítés számos gyakorlati előnnyel járhat:

• Továbbfejlesztett kompatibilitás az ipari Ethernet architektúrákkal.
• Kényelmes integráció kompatibilis PLC-vel és automatizálási rendszerekkel.
• Helyzetinformáció digitális továbbítása.
• Rugalmas konfigurációs és programozási funkciók.
• Csökkentett bonyolultság, ha több eszköz osztozik egy ipari kommunikációs hálózaton.

A különböző kódolótechnológiákat összehasonlító vásárlók számára a kommunikációs protokollt a felbontással, a mechanikai méretekkel, a környezetvédelemmel, az elektromos specifikációkkal és a vezérlő kompatibilitásával együtt kell értékelni, nem pedig önállóan.

Melyek a Modbus Heavy Duty Encoder főbb jellemzői?

A kódoló egyetlen kompakt eszközben egyesíti az érzékelési technológiát, az ipari hálózatot, a mechanikai védelmet és a konfigurálható visszacsatolási funkciókat. A termékleírásoknak megfelelően főbb jellemzői a következők:

• 58 mm-es ipari ház:Tömör tengelyes vagy zsákfuratú konfigurációban kapható.
• Nagy felbontású mágneses érzékelés:Az egyfordulatú felbontás elérheti a 18 bitet, míg a többfordulatos felbontás elérheti a 14 bitet.
• Abszolút mérés:Támogatja az egy- és többfordulatos kódoló konfigurációkat is.
• Ethernet Modbus TCP:Hálózati alapú ipari kommunikációra tervezték.
• Széles tápegység:10-30 VDC feszültséggel működik.
• Ipari védelem:IP65 és IP68 opciók állnak rendelkezésre.
• Elektromos védelem:Tartalmazza a fordított polaritás-, rövidzár-, villám- és statikus elektromosság elleni védelmet.
• Nagy sebességű működés:A maximális fordulatszám 6000 ford./percnél van megadva.
• Hőmérséklet alkalmazkodóképesség:A normál üzemi hőmérséklet -30°C és +85°C között van, opcióként -40°C és +85°C között kapható.

Egy másik fontos jellemzője az állandó abszolút többfordulós pozíció technológia. Ez lehetővé teszi a pozícióinformációk megőrzését anélkül, hogy a folyamatos áramellátásra támaszkodna, ami segít csökkenteni a pozícióinformációk áramkimaradás utáni elvesztésének kockázatát. :contentReference[oaicite:2]{index=2}

Milyen műszaki paramétereket kell értékelniük a vásárlóknak?

Ha csak a kommunikációs protokollon alapuló ipari kódolót választ, később kompatibilitási problémák léphetnek fel. A beszerzési csoportoknak és az automatizálási mérnököknek meg kell vizsgálniuk a teljes műszaki specifikációt a modell kiválasztása előtt.

Ezek a specifikációk a gyártó által közzétett termékinformációkon alapulnak. A tényleges rendszerválasztásnál figyelembe kell venni a gép mechanikus interfészét, a vezérlő konfigurációját, a kommunikációs architektúrát, a környezeti feltételeket és a szükséges visszacsatolási teljesítményt is. :contentReference[oaicite:3]{index=3}

Hol használható a Modbus Heavy Duty Encoder?

Ennek az enkóder-koncepciónak az egyik fő erőssége, hogy alkalmas olyan alkalmazásokra, ahol a környezeti tartósság és a digitális helyzet-visszacsatolás egyaránt fontos. A közzétett pályázati információk több nehézipari ágazatot azonosítanak.

Acél és Kohászat

Az acélgyártás magas hőmérséklettel, porral, vibrációval és igényes folyamatos működési ciklusokkal járhat. A nagy teherbírású, lezárt kódoló pozíció-visszajelzést biztosít a gyártósorok, az anyagmozgató berendezések és az automatizált gépek számára.

Petrolkémiai és olajmező berendezések

A petrolkémiai létesítmények és az olajmezők műveletei olajködnek, pornak, vibrációnak és elektromágneses interferenciának tehetik ki a berendezést. Egy erős környezetvédelemmel és ipari kommunikációs képességgel rendelkező kódoló támogatja a berendezések felügyeletét és az automatikus vezérlést.

Bányászati ​​gépek

A bányászati ​​berendezésekhez olyan alkatrészekre van szükség, amelyek súlyos mechanikai és környezeti feltételek mellett is működni tudnak. Az IP-besorolású védelem, az ütésállóság, a rezgésállóság és a robusztus ház különösen fontos a helyzet-visszacsatoló berendezés kiválasztásakor.

Nehéz építőipari gépek

A nagyméretű építőipari gépek gyakran a pontos helyzetinformációktól függenek az automatizált mozgáshoz és vezérléshez. Nagy teljesítményű jeladó használható a forgó helyzet figyelésére és visszacsatolására, ha a hagyományos érzékelők nem biztos, hogy megfelelő környezeti tartósságot biztosítanak.

Papír- és ipari gyártósorok

A folyamatos gyártású berendezések előnye a megbízható visszacsatolás, mivel az érzékelő váratlan meghibásodása megszakíthatja a termelést. Az enkóder támogatja a helyzetfigyelést és az automatikus vezérlést az ipari termelési rendszerekben.

A gyártó kifejezetten az acélgyártást, a kohászatot, a papírgyártást, a petrolkémiai létesítményeket, az olajfinomítókat, az olajmezőket, a bányászati ​​gépeket, a nagy emelőberendezéseket, az energiatermelő egységeket és a nehéz építőipari gépeket sorolja fel a releváns alkalmazások közé. :contentReference[oaicite:4]{index=4}

Hogyan válasszák ki a mérnökök a megfelelő kódolót?

A beszerzéskor aModbus nagy teljesítményű kódolóa kínai gyártótól vagy beszállítótól származó mérnököknek a teljes alkalmazást kell értékelniük, nem pedig kizárólag az árra vagy a kommunikációs protokollra összpontosítani.

1. Erősítse meg a mechanikai méreteket.Ellenőrizze a karimát, a tengely típusát, a tengely átmérőjét, a rögzítési módot és a rendelkezésre álló beépítési helyet.
2. Határozza meg a felbontási követelményeket.Határozza meg, hogy 12 bites, 13 bites, 16 bites vagy nagyobb egyfordulatos felbontás szükséges.
3. Határozza meg az egy- vagy többfordulatos működést.A meghosszabbított forgási haladást igénylő alkalmazások többfordulatú abszolút visszacsatolást igényelhetnek.
4. Ellenőrizze a környezeti feltételeket.Vegye figyelembe a port, vizet, olajat, vibrációt, ütést, hőmérsékletet és korróziót.
5. Ellenőrizze a kommunikációs kompatibilitást.Győződjön meg arról, hogy az Ethernet Modbus TCP-t támogatja a PLC, a vezérlő vagy az ipari számítógép.
6. Értékelje az elektromos védelmet.A fordított polaritás, a rövidzárlat, a villámvédelem és a statikus elektromosság elleni védelem fontos lehet az ipari létesítményekben.
7. Fontolja meg a testreszabást.A tengely méreteinek, a ház anyagának, a hőmérséklet-tartománynak, a csatlakozóknak és a mechanikai konfigurációnak meg kell felelnie a berendezésnek.

A közzétett modell testreszabható opcióként támogatja a 6, 8, 10, 12 és 15 mm-es orsóméreteket, valamint három M12-es csatlakozót és radiális oldali vagy axiális-hátsó kábelkimenet konfigurációkat. :contentReference[oaicite:5]{index=5}

Hogyan javítja az ipari megbízhatóságot?

Az ipari mozgásvezérlés megbízhatósága a pontos érzékelés, a mechanikai tartósság, az elektromos védelem és a megfelelő rendszerintegráció kombinációjából fakad. A Modbus Heavy Duty Encoder e négy terület köré készült.

Mágneses indukciós technológiája abszolút helyzetvisszajelzést biztosít, míg a megerősített ház segít megvédeni a belső alkatrészeket a zord környezeti feltételektől. Az enkóder interferenciát gátló jellemzőkkel, állapotjelzéssel és elektromos védelmi funkciókkal is rendelkezik, hogy csökkentse a telepítési hibák és az ipari elektromos zavarok hatását. :contentReference[oaicite:6]{index=6}

A hosszú távú megbízhatóság a gyártási és érvényesítési gyakorlattól is függ. A gyártó közzétett tájékoztatója szerint termékei 24-48 órás, magas hőmérsékletű folyamatos öregedési teszten esnek át. Az ilyen típusú tesztelés célja a stabil működés ellenőrzése a hosszabb használat során a telepítés előtt. :contentReference[oaicite:7]{index=7}

Az ipari vásárlók számára ez azért fontos, mert az enkóder költségét nem szabad külön értékelni az állásidőtől, a karbantartási követelményektől, a telepítési munkától és a pontatlan helyzetvisszajelzés lehetséges hatásától.

Gyakran Ismételt Kérdések

Mi az a Modbus Heavy Duty Encoder?

A Modbus Heavy Duty Encoder egy ipari helyzet-visszacsatoló eszköz, amelyet igényes környezetekhez terveztek. A robusztus mechanikus felépítést Modbus-alapú digitális kommunikációval ötvözi, hogy helyzetinformációkat biztosítson az ipari vezérlőrendszereknek.

Milyen kommunikációs protokollt használ ez a kódoló?

A hivatkozott modell Ethernet Modbus TCP-t használ, és támogatja a TCP/IP és UDP kommunikációt. Meghatározott átviteli sebessége 10/100 Mbit. :contentReference[oaicite:8]{index=8}

Mi a maximális felbontás?

A kódoló támogatja az egymenetes felbontást 18 bitig és a többfordulatos felbontást 14 bitig. Különböző felbontású konfigurációk választhatók az alkalmazási követelményeknek megfelelően. :contentReference[oaicite:9]{index=9}

Működhet-e zord környezetben?

Igen. A jeladót nehéz ipari környezetekhez tervezték, és IP65 vagy IP68 védelemmel kapható. A specifikációi között szerepel a rezgés- és ütésállóság is, normál üzemi hőmérsékleti tartományban -30°C és +85°C között. :contentReference[oaicite:10]{index=10}

Mely iparágak használják általában ezt a típusú kódolót?

A tipikus alkalmazások közé tartozik az acél- és kohászat, petrolkémiai létesítmények, olajmezők, bányászat, papírgyártás, energiatermelő berendezések, emelőgépek és nehéz építőipari berendezések.

Testreszabható a kódoló?

A testreszabási lehetőségek közé tartoznak a tengely méretei, a ház anyaga, a hőmérséklet-tartomány, a mechanikai konfiguráció, a csatlakozók elrendezése és a kábelkimeneti irány. A mérnököknek meg kell adniuk a gép telepítési és kommunikációs követelményeit, amikor személyre szabott megoldást kérnek.

Végső gondolatok

A megbízható kódoló alapvető fontosságú a pontos ipari mozgásvisszacsatoláshoz, különösen akkor, ha a gép por, vibráció, hőmérséklet-ingadozás, nedvesség, elektromágneses interferencia vagy folyamatos gyártási körülmények között működik. 58 mm-es ipari konstrukciójával, IP65-IP68 védettségével, abszolút egy- és többfordulatú mérésével, nagy felbontású mágneses érzékelésével, elektromos védelmi funkcióival és Ethernet Modbus TCP kommunikációjával aModbus nagy teljesítményű kódolóerős lehetőséget kínál az igényes automatizálási alkalmazásokhoz. Ha a kódoló specifikációit értékeli, új automatizálási rendszert tervez, vagy egy meglévő visszacsatoló eszközt cserél,lépjen kapcsolatba velünkhogy megvitassák az alkalmazás követelményeit, a mechanikai konfigurációt, a kommunikációs rendszert, a testreszabási lehetőségeket és a beszerzési igényeket.
