A lineáris hajtómotor az elektromos energiát közvetlenül egyenes vonalú mozgássá alakítja, így nincs szükség közbenső erőátviteli alkatrészekre, például golyóscsavarokra, szíjakra és fogasléces fogasléces mechanizmusokra. Ez a közvetlen hajtású architektúra csökkenti a mechanikai holtjátékot és a sebességváltóval kapcsolatos kopást, miközben lehetővé teszi a nagy gyorsulást, az ismételhető pozicionálást és az érzékeny mozgásvezérlést. A félvezetőgyártástól és a lézervágástól az elektronikai összeszerelésig és az automatizált ellenőrzésig a lineáris motorok egyre értékesebbek a precizitást és teljesítményt igénylő alkalmazásokban. Ez az útmutató elmagyarázza a lineáris hajtású motorok működését, összehasonlítja a gyakori motorkonfigurációkat, felvázolja azok ipari alkalmazásait, és azonosítja azokat a lényeges tényezőket, amelyeket a mérnököknek értékelniük kell a megoldás kiválasztásakor.
A lineáris hajtómotor olyan elektromágneses hajtómű, amely közvetlenül lineáris tolóerőt hoz létre, nem pedig forgó mozgást, amelyet egyenes vonalú mozgássá kell alakítani. Általában letekercselt forgómotorként értik: aktív elektromágneses alkatrészei lineáris pályán vannak elrendezve, lehetővé téve a mozgó alkatrész mozgását egy mágneses pályán.
Egy tipikus állandó mágneses lineáris motorban a fő alkatrészek a következők:
A golyóscsavarhoz csatlakoztatott hagyományos forgómotoroktól eltérően a közvetlen meghajtású lineáris motorhoz nincs szükség forgó-lineáris átviteli mechanizmusra. Ez különösen vonzóvá teszi azokat a gépeket, ahol a mechanikai hézag, a sebességváltó megfelelősége vagy a sebességkorlátozások befolyásolják a teljesítményt.
Fedezze fel a SEA MOTION lineáris hajtómotor termékcsaládját, hogy áttekintse az elérhető konfigurációkat és műszaki paramétereket.
A lineáris hajtású motor működési elve az elektromágneses erőn alapul. Amikor egy szervohajtás szabályozott áramot szolgáltat a motor tekercseinek, a keletkező mágneses mező kölcsönhatásba lép az állandó mágnesekkel vagy a megfelelő mágneses szerkezettel, és lineáris tolóerőt hoz létre.
A mozgás folyamata általában négy lépésből áll:
Mivel a motor közvetlenül generál lineáris mozgást, a rendszer elkerüli a sebességváltóval kapcsolatos holtjátékot és a csavarmenet hibáit. Az általános pozicionálási pontosság azonban továbbra is függ a kódolótól, a szervohangolástól, a vezetőpálya minőségétől, a hőstabilitástól, a szerelési pontosságtól és a gép szerkezetétől.
A gyors gyorsítást és a gyakori irányváltást igénylő alkalmazásoknál ez a közvetlen hajtási elv javíthatja a dinamikus reakciót és csökkentheti a beállási időt, ha a motor és a vezérlőrendszer megfelelő méretben van.
A közvetlen hajtás kiküszöböli a hagyományos sebességváltó mechanizmusokból eredő holtjátékot. A megfelelő lineáris kódolóval, merev mechanikai szerkezettel és jól hangolt szervovezérlővel párosítva a lineáris motor támogatja a nagymértékben megismételhető pozicionálást a precíziós gyártás érdekében.
A kiegészítő forgó-lineáris sebességváltó fokozat nélkül a lineáris motor gyorsan reagál a parancsolt mozgásokra. Ez a képesség hasznos a rövid löketű pozicionáláshoz, a nagyfrekvenciás oda-vissza mozgáshoz és a feldolgozóállomások közötti gyors mozgást igénylő gyártósorokhoz.
A lineáris motoroknál nincs szükség a golyóscsavar holtjátékának vagy a szíj feszességének rutinszerű beállítására. Kiküszöbölik az erőátviteli alkatrészek kopását is. A lineáris vezetők, csapágyak, hűtőrendszerek, kábelek és visszacsatoló eszközök továbbra is ellenőrzést és karbantartást igényelhetnek.
A közvetlen tolóerő-generálás csökkentheti a sebességváltó által kiváltott vibrációt és a mozgási egyenetlenségeket. Az olyan alkalmazásokban, mint a lézervágás, az optikai ellenőrzés és a precíziós adagolás, a stabil mozgás segít fenntartani a konzisztens feldolgozási feltételeket.
A lineáris hajtómotorok kompakt pozicionáló fokozatokba, hosszú futású tengelyekbe, portálrendszerekbe és speciális automatizálási berendezésekbe integrálhatók. Alkalmasságuk függ a rendelkezésre álló beépítési helytől, a szükséges tolóerőtől, a termikus kialakítástól és a vezető konfigurációtól.
A különböző motorszerkezetek az erősűrűség, a vonzási erő, a termikus viselkedés és a mozgás simaságának különböző kombinációit kínálják. A SEA MOTION számos lineáris hajtómotor-konfigurációt azonosít a különböző felszerelési követelményekhez.
| Motor sorozat | Szerkezeti tervezés | A kulcs kiválasztásának mérlegelése | Lehetséges alkalmazások |
|---|---|---|---|
| SMJ | Lapos mágneses, vasmagos kivitel | Értékelje a tolóerő követelményeket, a mágneses vonzást és a szerkezeti merevséget | Ipari automatizálás és precíziós megmunkálás |
| SMUC | Köztes mágneses, vasmagos kivitel | Vegye figyelembe a rendelkezésre álló szerelési helyet, az erőigényeket és a tengelyelrendezést | Speciális helymeghatározó rendszerek és automatizált berendezések |
| SMU-H | Kétoldali mágneses, vasmagos kivitel | Mérje fel az erőkifejtést, a mágneses egyensúlyt és a mechanikai integrációt | Nagy dinamikus ipari mozgásrendszerek |

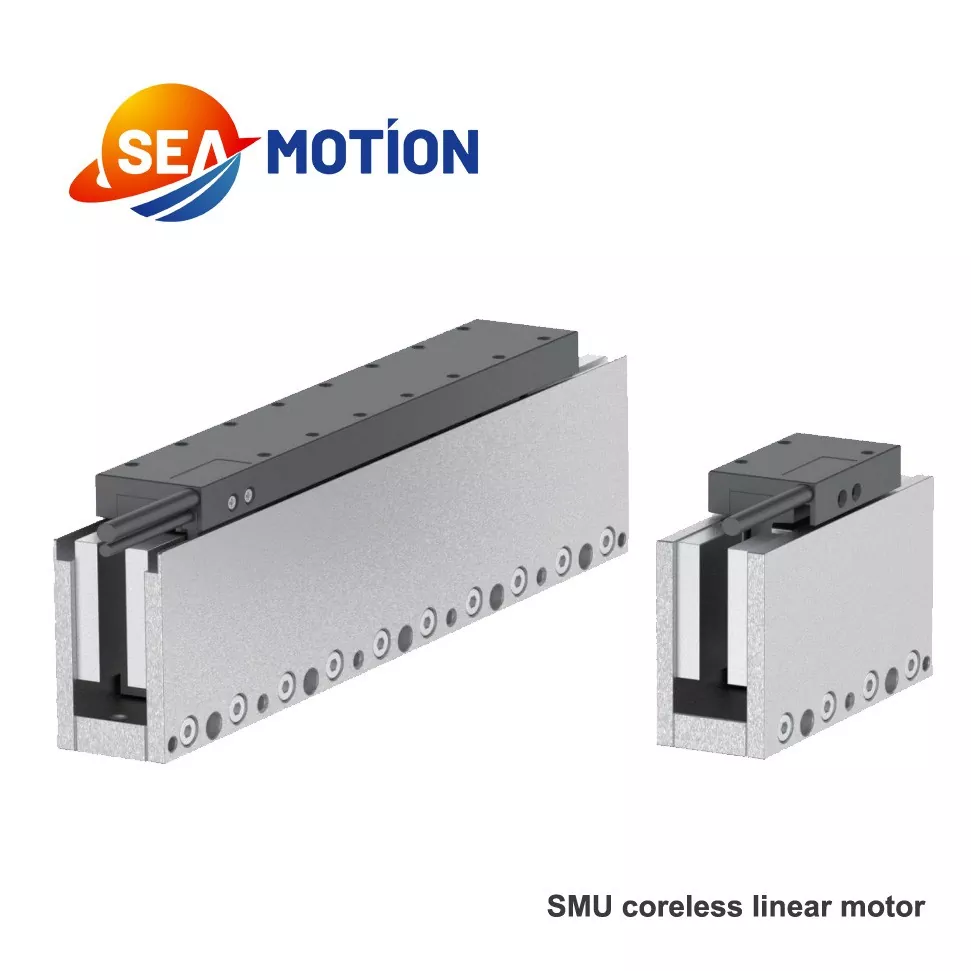

| SMU | Kétoldali mágneses, vasmentes kivitel | Vegye figyelembe az alacsony fogasodást, a sima mozgást és a hőkezelést | Precíziós pozicionálás és érzékeny ellenőrzési folyamatok |
| SMJE / SMJD | Félig zárt / teljesen zárt konfigurációk | Ellenőrizze a környezetvédelmi, hozzáférési és telepítési követelményeket | Zártabb motorelrendezést igénylő berendezések |
Ez a táblázat egy kezdeti kiválasztási keretet ad, nem pedig egy általános teljesítményrangsort. A terv véglegesítése előtt erősítse meg a gyártóval az aktuális modellspecifikációkat, környezetvédelmi követelményeket és alkalmazási alkalmasságot.
Részletes sorozatinformációkért látogasson el a SEA MOTION lineáris motorok oldalára.
Az ostyakezelés, a precíziós ellenőrzés, a szerszámragasztás és a kijelzőpanel feldolgozás pontos mozgást és megismételhető pozicionálást igényel. A lineáris motorok támogathatják ezeket a műveleteket azáltal, hogy gyors, szabályozott haladást biztosítanak, és csökkentik az átvitellel kapcsolatos mozgási hibákat.
A lézeres feldolgozó berendezések és a nagy pontosságú szerszámgépek gyakran gyors mozgást, szabályozott gyorsulást és pontos útkövetést igényelnek. A közvetlen meghajtású lineáris tengelyek segíthetnek javítani a teljesítményt és csökkenteni a mechanikus erőátviteli rendszerekkel kapcsolatos pozicionálási hibákat.
Az automatizált pick-and-place rendszerek, adagológépek, alkatrész-összeszerelő sorok és a vizuális ellenőrző berendezések az egyenletes mozgástól függenek. A lineáris hajtómotorok támogatják a nagy ciklusú működést és a feldolgozási helyek közötti pontos mozgást.
Az akkumulátorgyártás és a napelemgyártás ismétlődő pozicionálást, igazítást, egymásra rakást és ellenőrzést foglal magában. A megfelelően megtervezett lineáris motorrendszer segíthet megőrizni az ismételhetőséget, miközben megfelel az automatizált gyártás gyorsulási és ciklusidő-követelményeinek.
A képalkotó platformok, a laboratóriumi automatizálás és a precíziós mérőberendezések számára előnyös lehet a sima, szabályozható mozgás. A tervezőknek figyelembe kell venniük a zajt, a rezgést, a hőmérséklet-emelkedést, a tisztaságot és az alkalmazás-specifikus biztonsági követelményeket is.
A SEA MOTION ezenkívül lineáris hajtómotor-technológián alapuló berendezéseket fejleszt, beleértve a nagy pontosságú lézervágást, valamint a vizuális felismerő és ellenőrző rendszereket.
A megfelelő motor kiválasztásához többre van szükség, mint a maximális sebesség vagy a csúcs tolóerő összehasonlítására. A mérnököknek értékelniük kell a teljes mozgástengelyt, beleértve a terhelést, a vezetőpályát, a szervohajtást, a visszacsatoló eszközt és a hőkezelő rendszert.
A gyorsulási erő hasznos kiindulópontja:
Szükséges gyorsító erő = mozgó tömeg × gyorsulás
Például egy 20 kg-os mozgó egység 10 m/s²-es gyorsításához 200 N nettó gyorsítóerőre van szükség, mielőtt figyelembe vesszük a súrlódást, a gravitációt, a folyamat erőit és egyéb veszteségeket. A végső motor kiválasztásánál meg kell különböztetni a folyamatos tolóerőt a csúcs tolóerőtől, és ellenőrizni kell, hogy a teljes tengely megfelel-e a szükséges mozgásprofilnak.
Tekintse át a gyártó lineáris meghajtómotorjának specifikációit, és kérjen műszaki támogatást, ha a terhelés vagy a munkaciklus megköveteli.
| Értékelési tényező | Lineáris hajtómotor | Golyós csavar vagy szíjhajtás |
|---|---|---|
| Mozgásgenerálás | Közvetlen lineáris elektromágneses tolóerő | A forgó mozgás lineáris mozgássá alakítva |
| A sebességváltó holtjátéka | Nincs mechanikus sebességváltó holtjáték | A tervezéstől, az alkatrészektől és a beállítástól függ |
| Dinamikus válasz | Támogathatja a nagy gyorsulást és a gyors reagálást | Az erőátviteli tehetetlenség, a merevség és a mechanikai kialakítás korlátozza |
| Mechanikai kopás | Nem kopott a golyóscsavar vagy szíj | A sebességváltó alkatrészek idővel elhasználódhatnak |
| Termikus megfontolások | A tekercs hőelvezetése és a mágnes hőmérséklete értékelést igényel | A motor, a csapágyak, a csavar és a sebességváltó fűtése értékelést igényel |
| Kezdeti beruházás | A teljes rendszer kialakításától függően magasabb is lehet | Gazdaságos lehet a hagyományos helymeghatározási feladatokhoz |
| A legjobban illeszkedő alkalmazások | Nagy sebességű, nagy pontosságú, igényes mozgási profilok | Általános célú helymeghatározó és költségérzékeny rendszerek |
A lineáris hajtómotor nem automatikusan a legjobb megoldás minden géphez. Ball screws and belt drives remain practical for many applications, especially when moderate speed and accuracy satisfy the process requirements. A megfelelő választás a teljesítménycéltól, a rendszerarchitektúrától, az életciklus-költségtől és a működési környezettől függ.
Bár a közvetlen meghajtású motorok számos mechanikus hajtómű-alkatrészt kiküszöbölnek, a telepítés minősége továbbra is kritikus a hosszú távú teljesítmény szempontjából.
Üzembe helyezés előtt tesztelje a motort a tervezett fordulatszám-, gyorsulás-, terhelés- és munkaciklus-tartományban. Jegyezze fel a pozicionálási teljesítményt és a hőmérsékletet reprezentatív működési feltételek mellett. Ezek az ellenőrzések segítenek azonosítani az integrációs problémákat a teljes körű gyártás előtt.
Elsődleges előnye a közvetlen lineáris mozgás, forgó-lineáris átviteli mechanizmus nélkül. Ez kiküszöböli a sebességváltó holtjátékát, és nagy gyorsulást, pontos pozícionálást és csökkentett karbantartást tesz lehetővé a golyóscsavarokkal vagy szíjakkal kapcsolatban.
Igen. Sok lineáris hajtású motort gyors gyorsításra, nagy haladási sebességre és gyakori irányváltásra terveztek. A tényleges teljesítmény a motor tolóerőtől, a mozgó tömegtől, a szervohajtás képességétől, a kódoló visszacsatolásától, a mechanikai merevségtől és a hőkorlátoktól függ.
A vasmagos motorok vas mágneses szerkezetet használnak, és nagy erősűrűséget biztosítanak, de figyelembe kell venni a mágneses vonzást és a fogaszási jellemzőket. A vas nélküli motorok kiküszöbölik a vasmagot a mozgó tekercsszerelvényben, ami csökkentheti a fogasodást és javíthatja a mozgás simaságát. A legjobb választás az alkalmazás tolóerejétől, pontosságától és hőigényétől függ.
A motor kiküszöböli a hagyományos csavaros vagy szíjas erőátviteli alkatrészekkel kapcsolatos karbantartást. A teljes rendszer azonban továbbra is megkövetelheti a lineáris vezetők, kábelek, kódolók, hűtőberendezések, rögzítő hardverek és egyéb alkatrészek ellenőrzését a működési környezet és a gyártó ajánlásai szerint.
Kezdje a hasznos teher, a megtett távolság, a folyamatos és csúcs tolóerő, a sebesség, a gyorsulás, a pozicionálási pontosság, a munkaciklus és a telepítési feltételek meghatározásával. Ezután ellenőrizze az elektromos kompatibilitást, a hűtési követelményeket, a visszacsatolási lehetőségeket és a mechanikai integrációt a gyártóval.
A SEA MOTION többféle lineáris motorkonfigurációt kínál a precíziós mozgási alkalmazásokhoz. A megfelelő ajánláshoz adja meg a szükséges löketet, mozgó tömeget, célsebességet, gyorsulást, pozicionálási pontosságot, munkaciklust és a telepítési korlátokat. A mérnöki csapat felhasználhatja ezeket az adatokat a megfelelő konfiguráció meghatározásához.
A lineáris hajtómotor közvetlen lineáris tolóerő, érzékeny mozgásvezérlés és a sebességváltóval összefüggő kopás csökkentése révén segíthet a gyártóknak leküzdeni a hagyományos erőátviteli rendszerek korlátait. Előnyei különösen fontosak a félvezető berendezéseknél, a precíziós megmunkálásnál, a lézeres feldolgozásnál, az elektronikai összeszerelésnél és az automatizált ellenőrzésnél. A sikeres megvalósítás a megfelelő motorszerkezet kiválasztásától, a folyamatos és csúcs tolóerőnek a valós terheléshez való igazításától, valamint a motor megfelelő vezetőkkel, visszacsatolásokkal, szervohajtásokkal és hőszabályozással való integrálásától függ.
Akár egy meglévő gépet frissít, akár új automatizálási platformot fejleszt, a SEA MOTION segíthet Önnek kiértékelni a lineáris hajtómotor-lehetőségeket az alkalmazáshoz. A rendelkezésre álló konfigurációk és műszaki paraméterek megtekintéséhez látogasson el a hivatalos lineáris meghajtómotor termékoldalra. Ha segítségre van szüksége a modell kiválasztásához, a teljesítménykövetelményekhez vagy egy projektspecifikus megoldáshoz,lépjen kapcsolatba velünkigényeinek megbeszélésére és személyre szabott árajánlat kérésére.
