Jingyuehaladót biztosítKeret nélküli nyomatékmotorokmérnökök és berendezésgyártók számára, akik kompakt, nagy nyomatékú, közvetlen meghajtású mozgási megoldásokat keresnek. A rotor és az állórész elválasztásával a hagyományos motorházaktól ez az architektúra rugalmasabb mechanikai integrációt, nagy dinamikus választ és precíz forgómozgást tesz lehetővé robotika, félvezető berendezések, orvosi rendszerek, CNC gépek és más igényes alkalmazások számára.
A keret nélküli nyomatékmotorokat úgy tervezték, hogy a motort közvetlenül a mechanikus szerkezetbe helyezzék, ahelyett, hogy hagyományos házas motorra, sebességváltóra, tengelykapcsolóra vagy szíjhajtásra támaszkodnának. Ez a közvetlen hajtású architektúra csökkentheti a mechanikai átviteli veszteségeket, miközben nagy nyomatéksűrűséget, alacsony forgórész tehetetlenséget, nagy merevséget és érzékeny mozgásvezérlést biztosít. A modern automatizálási berendezések esetében a tekercselési minták, a mágneses áramkörök, a méretek és a huzalozási konfigurációk testreszabásának képessége a keret nélküli motorokat különösen értékessé teszi, ha a telepítési hely, a pozicionálási teljesítmény és a mechanikai integráció kritikus fontosságú.
1. Mik azok a keret nélküli nyomatékmotorok?
2. Miért fontosak a keret nélküli nyomatékmotorok?
4. Hogyan értékelje a motor műszaki jellemzőit?
5. Hol használják a keret nélküli nyomatékmotorokat?
6. Hogyan választhatják ki a mérnökök a megfelelő motort?
7. Mit kell figyelembe venni az integráció során?

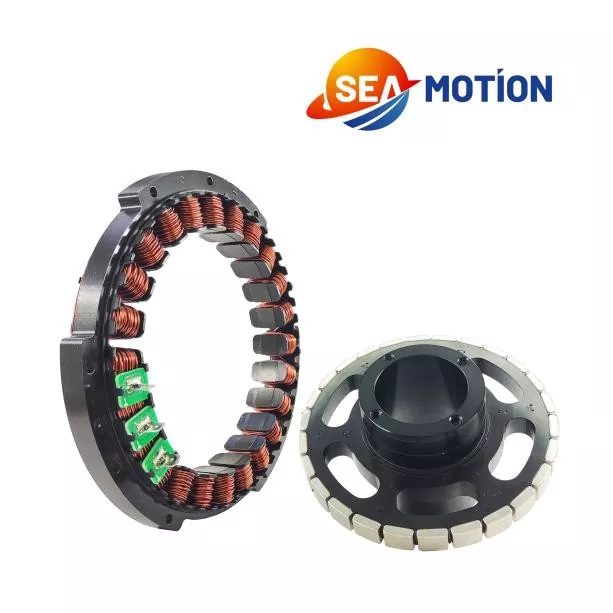

A keret nélküli nyomatékmotor egy közvetlen meghajtású állandó mágneses szinkronmotor, amelyet elsősorban különálló forgórész- és állórészegységként szállítanak, nem pedig teljes házas motorként. Az alkatrészek közvetlenül a megrendelő gépészeti szerkezetébe integrálhatók, így a gép tervezője az alkalmazásnak megfelelően meghatározhatja a házat, csapágyakat, tengelyelrendezést, jeladó helyzetét és egyéb mechanikai elemeket.
A hagyományos szervomotorokkal ellentétben, amelyeknél gyakran szükség van sebességváltóra, tengelykapcsolóra vagy szíjra a nyomaték terhelésre való átviteléhez, a keret nélküli kialakítás az elektromágneses nyomatékforrást közvetlenül a forgáspontra helyezi. Ez leegyszerűsítheti a mechanikus átviteli útvonalat, és kiküszöbölheti a hagyományos fogaskerékhajtású rendszerekhez kapcsolódó holtjátékot.
A kialakítás különösen akkor hasznos, ha a berendezés kompakt szerkezetet, nagy nyomaték/térfogat arányt, gyors gyorsítást és lassítást, vagy pontos forgópozicionálást igényel. A modelltől és a tekercskonfigurációtól függően a rendelkezésre álló termékek különböző feszültség-, fordulatszám-, nyomaték-, áram- és teljesítményigényeket fedhetnek le.
Ahogy az ipari berendezések egyre kisebbek és intelligensebbek lesznek, a hagyományos motorelrendezések mechanikai korlátokat okozhatnak. A teljes szervomotor házához beépítési hely szükséges, és további hajtómű-alkatrészekre is szükség lehet. Ezek az alkatrészek növelik a motor és a terhelés közötti mechanikai interfészek számát.
A keret nélküli nyomatékmotorok egy másik megközelítést kínálnak. A forgórész és az állórész beágyazható a gép szerkezetébe, lehetővé téve a mérnökök számára, hogy a motort az alkalmazás köré építsék, ahelyett, hogy az alkalmazást egy szabványos motortest köré terveznék.
A nagy nyomatéksűrűség az egyik fő ok, amiért a mérnökök a keret nélküli motortechnológiát fontolgatják. A szükségtelen ház- és sebességváltó-alkatrészek eltávolításával a motor a terheléshez közelebb integrálható. Ez különösen értékes robotkötéseknél, forgóasztaloknál, félvezető lépcsőknél és más alkalmazásoknál, ahol a rendelkezésre álló telepítési mennyiség korlátozott.
A hagyományos sebességváltó-alapú sebességváltó rendszerek holtjátékot, megfelelőséget és mechanikai hibákat okozhatnak. A közvetlen meghajtású motor szükségtelenné teszi sok ilyen sebességváltó-alkatrészt. Megfelelő nagy felbontású visszacsatoló eszközzel és szervovezérlővel kombinálva az eredményül kapott rendszer rendkívül érzékeny pozicionálási teljesítményt biztosít.
Az alacsony forgórész tehetetlensége lehetővé teszi a motor gyors sebességváltását. Ez a jellemző értékes a gyakori start-stop ciklusokat, gyors pozicionálást vagy ismételt irányváltást végző berendezéseknél. A precíziós automatizálásban a gyorsabb reakció hozzájárulhat a rövidebb ciklusidőkhöz, miközben fenntartja a szabályozott mozgást.
Mivel a forgórész és az állórész különálló alkatrészek, a tervezők nagyobb szabadsággal határozhatják meg, hogyan illeszkedik a motor a gépbe. Üreges szerkezetek akkor is számításba jöhetnek, ha kábeleknek, pneumatikus vezetékeknek, optikai pályáknak vagy más alkatrészeknek kell áthaladniuk a forgó egységen.
A különböző alkalmazások eltérő motorjellemzőket igényelnek. Egy professzionális beszállító támogathatja a tekercselési minták, a mágneses áramkör kialakítása, a csomagolási módszerek, a vezetékezési elrendezés és a fizikai méretek variációit. Ez a keret nélküli technológiát alkalmassá teszi mind a standard felszerelésekhez, mind a speciális OEM projektekhez.
Nem elég, ha csak a névleges nyomatéka alapján választunk motort. A mérnököknek értékelniük kell a teljes működési pontot, beleértve a feszültséget, a fordulatszámot, a folyamatos nyomatékot, a csúcsnyomatékot, az áramot, a hőviszonyokat, a rotor tehetetlenségét és a szabályozási követelményeket.
| Specifikáció | Miért számít | Tipikus mérnöki megfontolások |
|---|---|---|
| Névleges feszültség | Meghatározza az elektromos üzemeltetési követelményeket | Párosítsa a rendelkezésre álló szervohajtást és teljesítmény-architektúrát |
| Névleges sebesség | Meghatározza a folyamatos működési képességet | Vegye figyelembe a szükséges működési sebességet és gyorsulási profilt |
| Névleges nyomaték | Folyamatos nyomatékképességet képvisel | Tartalmazza a terhelési nyomatékot és az alkalmazás biztonsági határát |
| Csúcsnyomaték | Támogatja a rövid távú, nagy terhelésű körülményeket | Fontos a gyorsulás és a dinamikus mozgás szempontjából |
| Névleges áram | Befolyásolja a hajtás- és hőigényeket | Győződjön meg arról, hogy a vezérlő folyamatosan biztosítja a szükséges áramot |
| Csúcsáram | Meghatározza a rövid távú dinamikus kimenetet | Ellenőrizze a meghajtó csúcsáram-képességét |
| Tekercselési paraméterek | Befolyásolja az elektromos reakciót és a vezérlés hangolását | Párosítsa a motor paramétereit a kiválasztott szervorendszerrel |
Például a rendelkezésre álló konfigurációk a kis motoroktól, például a 25LW01-től a 0,05 N·m névleges teljesítményig, a nagyobb konfigurációkig, például a 76ZWS03-ig terjedhetnek, amely 3,3 N·m névleges nyomatékot és 10 N·m csúcsnyomatékot biztosít. A helyes választás inkább a teljes mozgásprofiltól függ, nem pedig a motor méretétől.
A keret nélküli motor rugalmas mechanikai felépítése számos precíziós ipar számára alkalmassá teszi. Tipikus alkalmazások a következők:
A termék architektúrájával és az elérhető konfigurációkkal kapcsolatos további információkért a mérnökök áttekinthetik aKeret nélküli Torque Motors termékoldal.
A szisztematikus kiválasztási folyamat segít megelőzni az alulméretezést, a túlzott melegítést és a kompatibilitási problémákat. A motor árajánlat kérése előtt a mérnököknek meg kell határozniuk a következő paramétereket:
Ha ezeket a részleteket megosztja a műszaki beszállítóval, akkor a motor konfigurációját a valós terhelési profil alapján lehet értékelni, ahelyett, hogy csak névleges motorteljesítményre hagyatkozna.
A keret nélküli motorok mechanikai szabadságot kínálnak, de a sikeres integráció gondos tervezést igényel. A forgórészt és az állórészt megfelelő koncentrikussággal, légrés szabályozással, mechanikai merevséggel és hőszabályozással kell felszerelni.
Ugyanilyen fontos az elektromos összeszerelés. Az állórész tekercsét megfelelően kell csatlakoztatni a hajtáshoz, míg a visszacsatoló rendszernek pontosan be kell állítania a motor mechanikai helyzetét. Nagy sebességű alkalmazásoknál a forgórész szerkezeti szilárdsága és a mágnes megtartása is gondos mérlegelést igényel.
A gyártási folyamatok magukban foglalhatják a precíziós rotormegmunkálást, a mágneses kötést, az automatizált vagy speciális tekercselést, a tekercsszervezést, a forrasztást, a vákuumkezelést, a ragasztós kikeményítést, a felülettisztítást és az elektromos teljesítmény vizsgálatát. Ezek a lépések közvetlenül befolyásolják a motor konzisztenciáját és a hosszú távú megbízhatóságot.
Az OEM projektek esetében a testreszabás a méreteken túl is kiterjedhet. A tekercselési minták, a mágneses áramkör kialakítása, a huzalozási módszerek és a csomagolási megközelítések a berendezés követelményeihez igazíthatók.
A hagyományos szervomotorok általában a házat, a tengelyt, a csapágyakat és az egyéb mechanikai elemeket egy teljes motorszerelvénybe integrálják. A keret nélküli nyomatékmotor elsősorban a forgórészt és az állórészt biztosítja, lehetővé téve az ügyfél számára, hogy ezeket az alkatrészeket közvetlenül a gépbe integrálja. Ezzel kompaktabb közvetlen meghajtású szerkezetet hozhatunk létre.
Igen. A beszállítótól és az alkalmazástól függően a testreszabás magában foglalhatja a motor méreteit, a tekercselési mintákat, a mágneses áramkör kialakítását, a bekötési módszereket és a csomagolást. A személyre szabott megoldások különösen hasznosak a robotika, a precíziós színpadok, az orvosi berendezések és a speciális OEM-gépek esetében.
Maga a motor beépített visszacsatoló eszköz nélkül is szállítható, de a precíziós szervoalkalmazások általában jeladót vagy más visszacsatoló megoldást igényelnek. A visszacsatoló eszköz lehetővé teszi a vezérlő számára, hogy figyelje a forgórész helyzetét és szabályozza a motort az alkalmazás pozicionálási és sebességi követelményei szerint.
Igen. Kompakt felépítésük, közvetlen meghajtásuk, nagy nyomatéksűrűségük és rugalmas mechanikai integrációjuk alkalmassá teszi őket a robotcsuklókhoz. A mérnökök kombinálhatják a motort megfelelő csapágyakkal, kódolókkal, vezérlőkkel és szerkezeti alkatrészekkel, így személyre szabott kötési architektúrát hozhatnak létre.
Adja meg a szükséges nyomatékot, fordulatszámot, feszültséget, gyorsulási profilt, beépítési méreteket, munkaciklust, környezeti feltételeket, visszacsatolási követelményeket és a várható mennyiséget. Ezek az adatok segítenek a szállítónak megfelelő motorkonfigurációt javasolni, és időben felismerni a lehetséges termikus vagy mechanikai korlátokat.
A keret nélküli nyomatékmotorok a közvetlen hajtási teljesítmény, a kompakt integráció, a nagy nyomatéksűrűség, az alacsony mechanikai holtjáték és a dinamikus válasz erőteljes kombinációját kínálják. A robotika, félvezető berendezések, CNC rendszerek, orvosi eszközök és egyéb precíziós gépek esetében nagyobb szabadságot biztosítanak a mérnököknek a teljes mozgásarchitektúra optimalizálására. Ha új gépet fejleszt vagy egy meglévő forgótengelyt frissít,lépjen kapcsolatba velünkhogy megvitassa nyomatékát, sebességét, méretét, feszültségét és testreszabási követelményeit, és megtalálja az alkalmazásához illő mozgási megoldást.
