Keret nélküli nyomatékmotorok

Professzionális kínai gyártóként és hivatalos regionális forgalmazóként a SEA MOTION nagy teljesítményű, testreszabható keret nélküli nyomatékmotor-megoldásokat kínál a csúcskategóriás precíziós iparágak számára. 2019 óta partnerek vagyunk világszerte elismert márkákkal és prémium hazai gyártókkal, amelyek bizonyítottan megbízható minőségben szolgálnak ki egyetemeket, kutatóintézeteket és vezető gyártó vállalatokat.

Kérdés küldése

termékleírás

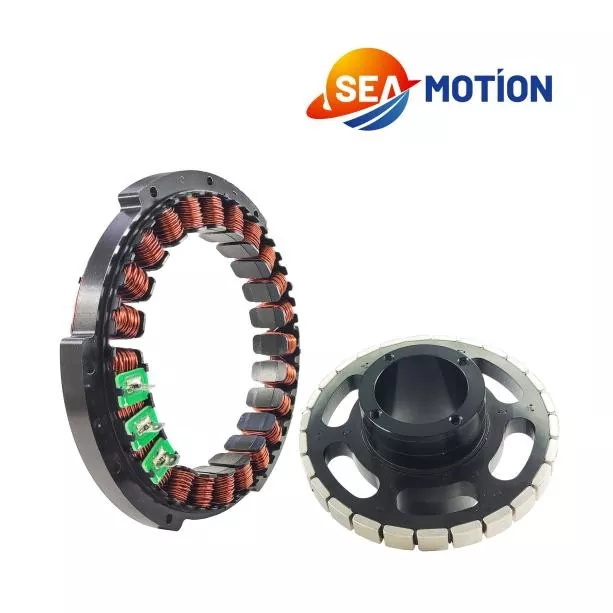

A SEA MOTION Frameless Torque Motors egy alapvető közvetlen meghajtású motortermék, amelyet nagy pontosságú, nagy dinamikus és könnyű ipari forgatókönyvekhez terveztek, teljesen áttörve a hagyományos, fogaskerekes erőátviteli szerkezetű szervomotorok teljesítménykorlátait. Ez a motorsorozat megszünteti a redundáns héjakat és sebességváltó alkatrészeket, kiemelkedő előnyöket biztosítva a nyomatéksűrűségben, a pozicionálási pontosságban és a dinamikus reakciókban. Az ultra-alacsony tehetetlenségi nyomatékú forgórésznek köszönhetően támogatja a nagyfrekvenciás start-stop funkciót és a gyors kommutációt, így stabil, alacsony fordulatszámú és nagy nyomatékú kimenetet ér el. A több éves iparági tapasztalatra és a tökéletes hierarchikus ellátási lánc rendszerre támaszkodva a SEA MOTION integrálja a kiváló minőségű keret nélküli nyomatékú motorgyártókat, különböző erősségekkel. Együttműködünk a K+F-orientált gyárakkal testreszabott kis szériás speciális motorok és szabványosított tömeggyártású gyártókkal, szigorú minőségellenőrzési rendszerekkel a kiváló termékkonzisztencia biztosítása érdekében. Minden termék szigorú teljesítményvizsgálaton és minőségellenőrzésen esik át. Legyen szó személyre szabott kutatás-fejlesztési projektekről vagy nagyszabású ipari beszerzésekről, optimalizált mozgásvezérlési megoldásokat kínálunk, amelyek kiegyensúlyozzák a termékminőséget, a költségeket és a szállítási hatékonyságot a globális ügyfelek számára.

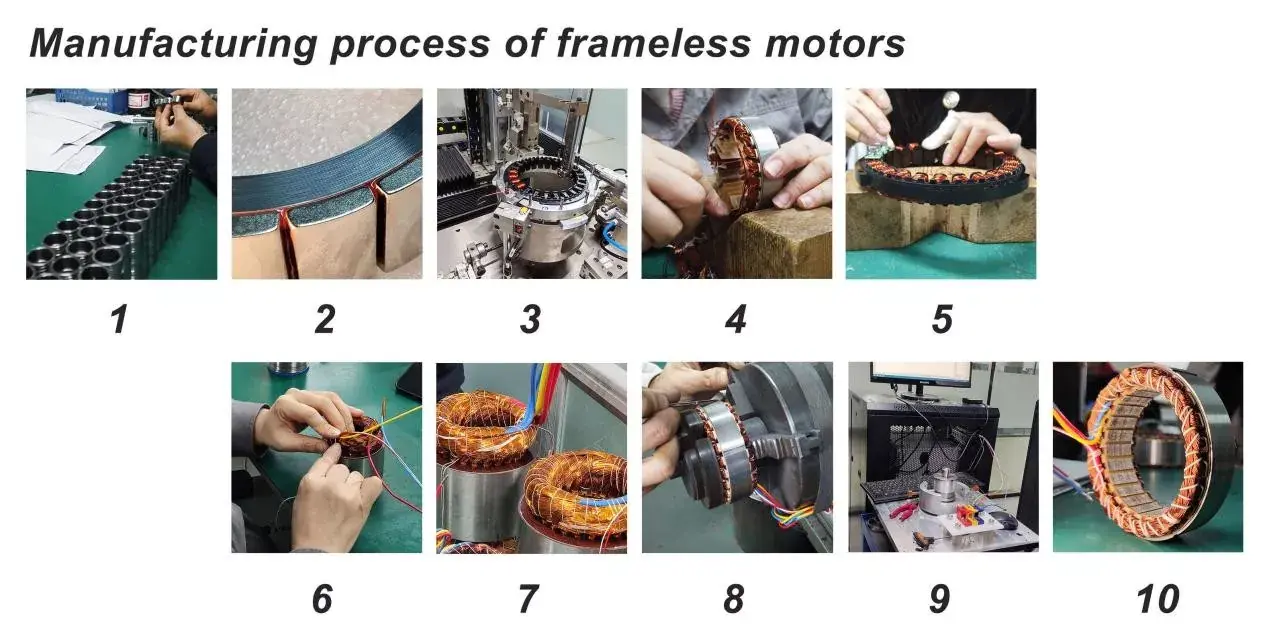

A következő a keret nélküli motor gyártási folyamata:

1. Anyagvizsgálat, keret nélküli motor forgórésze precíziós megmunkálást igényel.

2. Az erős mágneses lapok rögzítéséhez anaerob ragasztót használnak. Egyes nagysebességű rotoroknál az erős mágneses lapok külső oldalára szénszálas réteg van rögzítve, hogy megakadályozza a lemezek túlzott centrifugális erő hatására történő kilökődését.

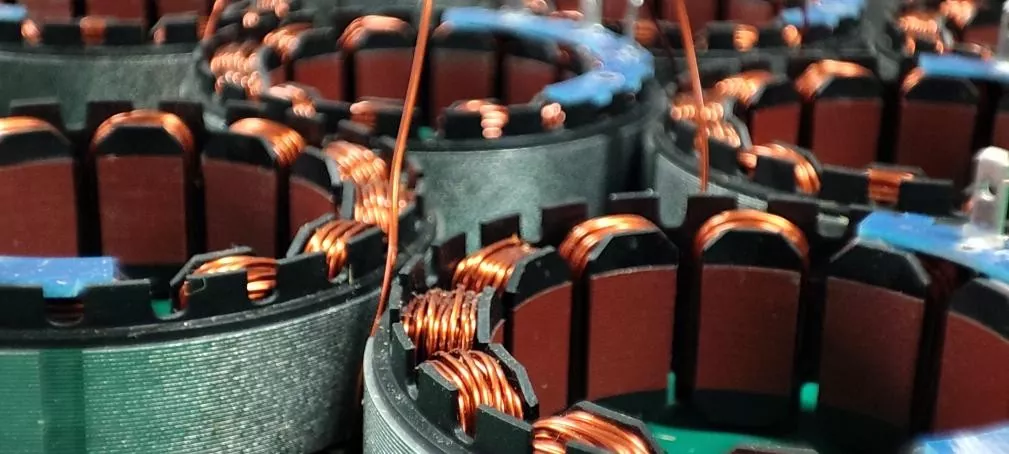

3. Az állórész tekercselési munkáját automata tekercselőgépek végzik.

4. Egyes kis szériás vagy testreszabott termékekhez, amelyeknek magas a tekercselési követelménye, kézi tekercselés szükséges. A kézi tekercselés rendkívül technikai jellegű feladat.

5.Rendszerezze a tekercseket. Itt puha fa szerszámokat használnak, hogy elkerüljék a szigetelő lakk sérülését a tekercsfelületen.

6. Forrasztás, magában foglalja a tekercsek forrasztását a vezetőkre vagy a PCB interfész kártyára.

7. A ragasztó kiöntését vákuumban kell végrehajtani, hogy megakadályozzuk a levegő bejutását, majd sütőben kell megsütni.

8. Távolítson el minden ragasztómaradványt az állórész mágneslapjainak felületéről.

9. A tesztelés magában foglalja a háromfázisú folytonossági vizsgálatot, a terheléses tesztelést stb.

10.Késztermék

Specifikáció

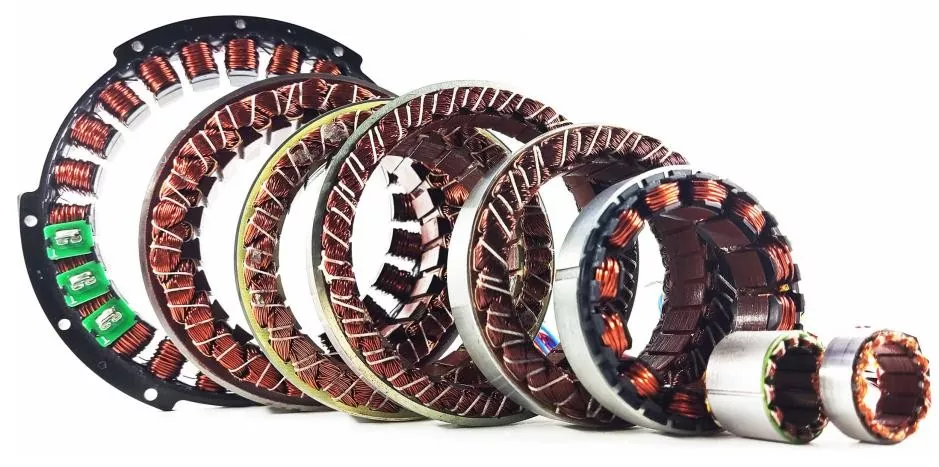

Az ügyfelek igényei szerint különböző tekercselési mintákat, mágneses áramkör-terveket, csomagolási módszereket és huzalozási módszereket tudunk biztosítani. Az alábbiakban standard termékeink paraméterei találhatók.

Modell	Névleges feszültség Vdc	Névleges fordulatszám rpm	Névleges nyomaték N·m	Névleges teljesítmény W	Névleges áram A	Csúcsáram A	Csúcsnyomaték N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

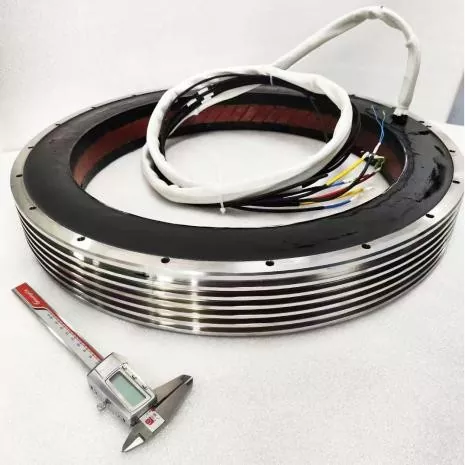

175-ös átmérő, 175mm A szabványos motorok testreszabhatók 12-600 mm-es külső átmérővel. Nagyobb és speciálisabb keret nélküli nyomatékú motorok esetén forduljon értékesítési csapatunkhoz.

A termék jellemzői és alkalmazása

A SEA MOTION keret nélküli forgatónyomatékú motor kiemelkedő, átfogó teljesítménnyel büszkélkedhet, amely alkalmas a csúcskategóriás precíziós gyártási forgatókönyvekhez. Rendkívül nagy nyomatéksűrűséggel rendelkezik, amely 2-3-szor nagyobb nyomatékot biztosít, mint a hagyományos szervomotorok, azonos térfogat mellett, kiváló nyomatékteljesítmény mellett alacsony fordulatszámon. A sebességváltó nélküli és csatoló nélküli szerkezet nulla holtjátékot és nagy pontosságot valósít meg, ±1 ívmásodpercig terjedő ismétlődő pozicionálási pontossággal, nagymértékben javítva a szerkezeti merevséget és az interferencia elleni képességet. 1 kHz feletti válaszfrekvenciájával és rendkívül alacsony forgórész tehetetlenségével támogatja az ultramagas dinamikus működést. Ezenkívül 30-50%-kal csökkenti a térfogatot és a súlyt, támogatja az üreges vezetékeket, hosszú élettartammal és karbantartásmentes működéssel rendelkezik. Széles körben elterjedt az alapvető high-end területeken, humanoid és kollaboratív robot közös hajtási forgatókönyveket szolgál ki könnyű és üreges kialakítással. Széles körben használják félvezető- és paneles precíziós berendezésekben is, mint például ostyaplatformok és litográfiai gépek, orvosi sebészeti robotok és szkennelő berendezések, repülőgép-kormányművek és fotoelektromos tokok, valamint CNC szerszámgépek közvetlen meghajtású lemezjátszói és öttengelyes összekötő berendezések, amelyek lehetővé teszik a nagy pontosságú ipari intelligens korszerűsítést.

Gyártási adatok és méret / mm

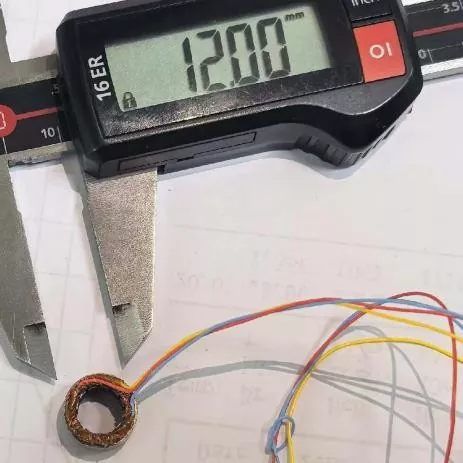

A szabványos ipari termékek mellett személyre szabott keret nélküli motor megrendeléseket is vállalunk. Személyre szabott méreteink 12 mm-es minimális külső átmérőtől 600 mm-ig terjednek.
