Keret nélküli motor

A SEA MOTION 2019 óta a nemzetközileg elismert keret nélküli motorok kizárólagos forgalmazója Kínában. Ügyfélkörünk egyetemekre, kutatóintézetekre és csúcskategóriás gyártási ágazatokra terjed ki Kína-szerte. Ezzel párhuzamosan ellátási láncunkban kiemelkedő gyártók egy csoportja is megtalálható. Különböző területekre specializálódtak, és különböző termékekben jeleskednek. Egyesek testreszabott, kis szériás és speciális termékekre specializálódtak, erős K+F csapattal és nagyszámú képzett munkaerővel rendelkeznek. Mások nagy mennyiségű szabványos ipari termékek gyártására specializálódtak, rendkívül erős minőségellenőrzési képességekkel és kiváló termékkonzisztenciával rendelkeznek.

Kérdés küldése

termékleírás

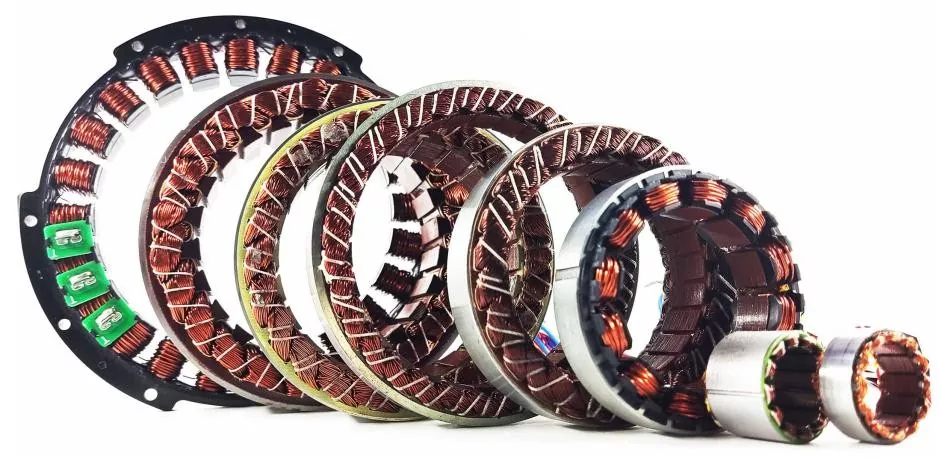

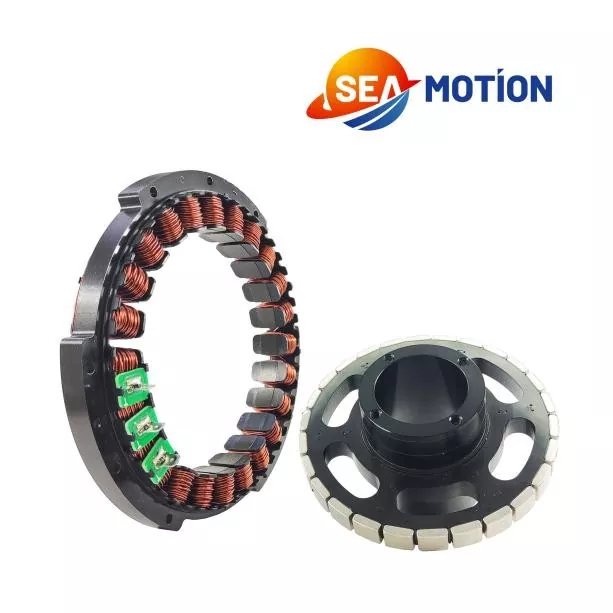

A keret nélküli motor egy állandó mágneses szinkron közvetlen meghajtású motor, amely héj nélküli, csapágy nélküli és tengely nélküli. Csak egy állórészből és egy forgórészből áll, amelyek a szerkezet részeként közvetlenül a berendezésbe vannak beágyazva, és nagy nyomatéksűrűséggel, nulla holtjátékkal és nagy dinamikus válaszjellel rendelkezik.

Technikai csapatunk felméri az ügyfelek igényeit, és kiválasztja a megfelelő szállítót. A beszállító K+F csapatával együttműködve megtervezzük és validáljuk a termékválasztást vagy a mágneses áramkört. A megoldás véglegesítése után szimulációkat végzünk, hogy biztosítsuk a teljes folyamat megbízhatóságát és ellenőrizhetőségét.

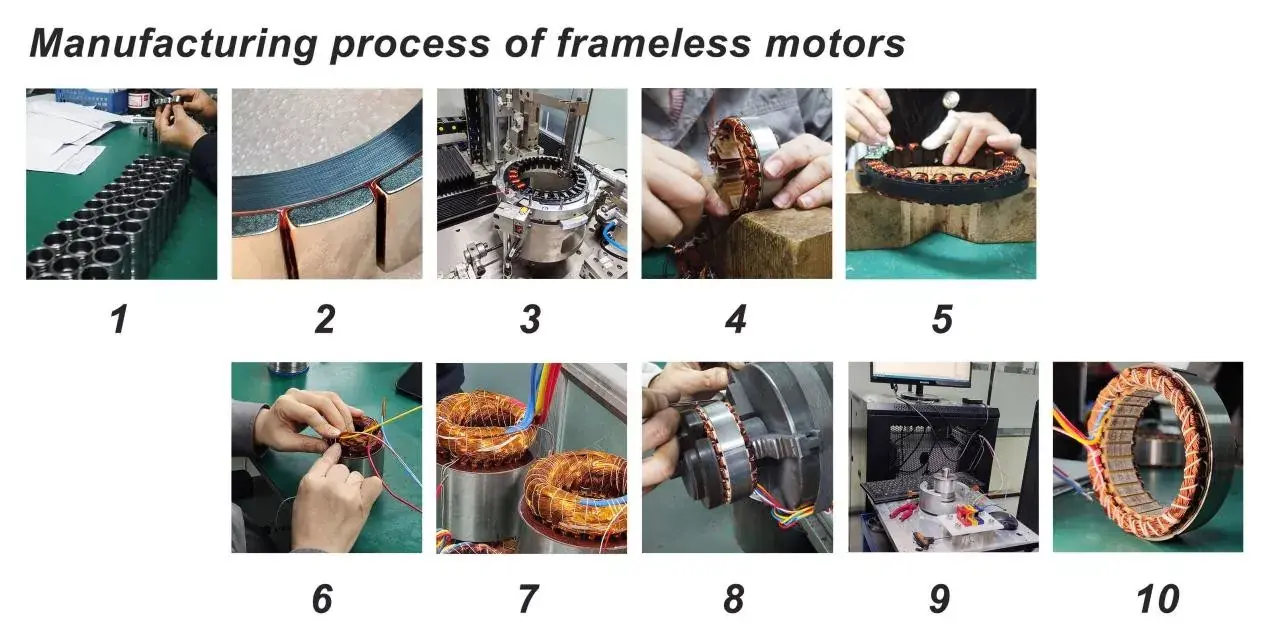

Ezután következik az összetett gyártási folyamat. A keret nélküli motorgyártás folyamatát tíz lépésre egyszerűsítettük. A következő a keret nélküli motor gyártási folyamata:

1. Anyagvizsgálat, keret nélküli motor forgórésze precíziós megmunkálást igényel.

2. Az erős mágneses lapok rögzítéséhez anaerob ragasztót használnak. Egyes nagysebességű rotoroknál az erős mágneses lapok külső oldalára szénszálas réteg van rögzítve, hogy megakadályozza a lemezek túlzott centrifugális erő hatására történő kilökődését.

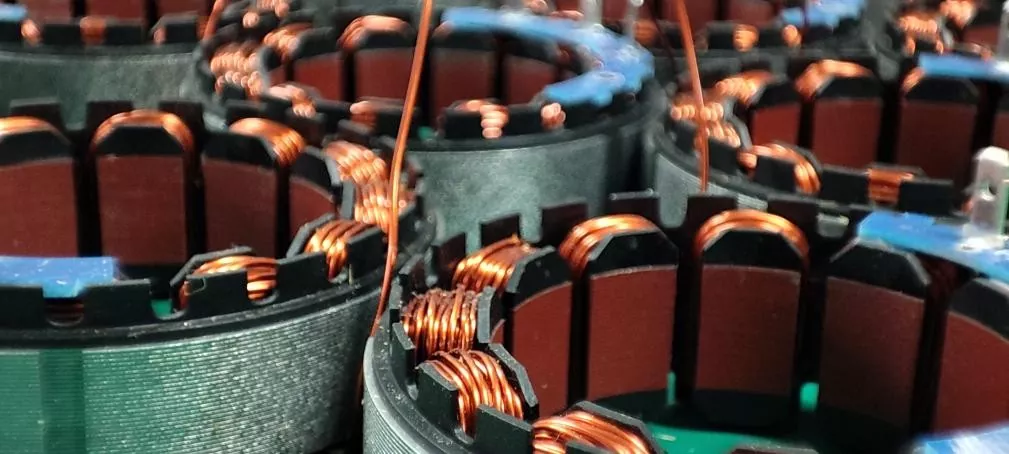

3. Az állórész tekercselési munkáját automata tekercselőgépek végzik.

4. Egyes kis szériás vagy testreszabott termékekhez, amelyeknek magas a tekercselési követelménye, kézi tekercselés szükséges. A kézi tekercselés rendkívül technikai jellegű feladat.

5.Rendszerezze a tekercseket. Itt puha fa szerszámokat használnak, hogy elkerüljék a szigetelő lakk sérülését a tekercsfelületen.

6. Forrasztás, magában foglalja a tekercsek forrasztását a vezetőkre vagy a PCB interfész kártyára.

7. A ragasztó kiöntését vákuumban kell végrehajtani, hogy megakadályozzuk a levegő bejutását, majd sütőben kell megsütni.

8. Távolítson el minden ragasztómaradványt az állórész mágneslapjainak felületéről.

9. A tesztelés magában foglalja a háromfázisú folytonossági vizsgálatot, a terheléses tesztelést stb.

10.Késztermék

Termék paraméter

Az ügyfelek igényei szerint különböző tekercselési mintákat, mágneses áramkör-terveket, csomagolási módszereket és huzalozási módszereket tudunk biztosítani. Az alábbiakban standard termékeink paraméterei találhatók.

Modell	Névleges feszültség Vdc	Névleges fordulatszám rpm	Névleges nyomaték N·m	Névleges teljesítmény W	Névleges áram A	Csúcsáram A	Csúcsnyomaték N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

175-ös átmérő, 175mm A szabványos motorok testreszabhatók 12-600 mm-es külső átmérővel. Nagyobb és speciálisabb keret nélküli nyomatékú motorok esetén forduljon értékesítési csapatunkhoz.

A termék jellemzői és alkalmazása

A keret nélküli motorok előnyei a következők:

1. Nagy nyomatéksűrűség: A forgatónyomaték 2-3-szorosa a hagyományos szervókénak azonos térfogatú, kiváló alacsony fordulatszámú, nagy nyomatékú jellemzőkkel.

2. Nulla holtjáték + nagy pontosság: sebességváltó/csatolásmentes, ±1 ívmásodpercig terjedő ismétlési pontosság, nagy merevség és erős zavartalanság.

3. Ultra-nagy dinamikus válasz: Rendkívül alacsony forgórész tehetetlenség, válaszfrekvencia > 1kHz, alkalmas nagy sebességű start-stop és gyakori irányváltásra.

4. Kompakt és könnyű: A ház és a sebességváltó alkatrészek eltávolítása 30–50%-kal csökkenti a térfogatot/tömeget, megkönnyítve az üreges kábelezést.

5. Hosszú élettartam és karbantartásmentes: Nincs kefe, nincs hajtómű kopás, élettartama akár több tízezer óra, csak a csapágyak fogyóeszközök.

6. Rugalmas kialakítás: A külső átmérő, a belső átmérő és a hossz testreszabható a berendezés alakjának megfelelően, üreges átmenő lyukak támogatásával (kábelezéshez/csővezeték átvezetéshez).

A konkrét alkalmazások közé tartoznak:

1. Humanoid/együttműködő robotok: csuklós hajtású (könnyű, üreges vezetékek, nagy nyomaték).

2. Félvezető/panel berendezések: ostyaasztalok, litográfiai gépek, precíziós forgóasztalok.

3. Orvosi berendezések: Sebészeti robotok, CT/MRI szkennerek.

4. Repüléstechnika: szervomotorok, műholdantennák, optoelektronikai podok.

5. CNC szerszámgépek: Közvetlen meghajtású forgófokozatok, nagy sebességű orsók, öttengelyes összeköttetés.

Gyártási adatok és méret / mm

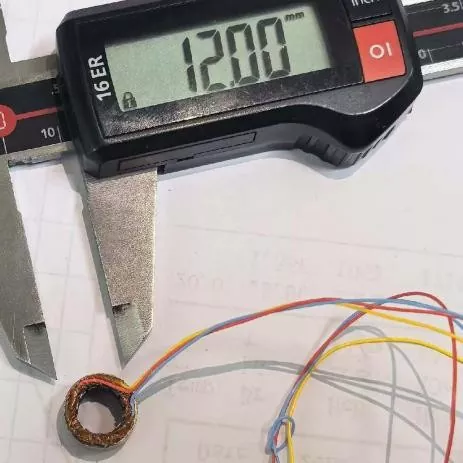

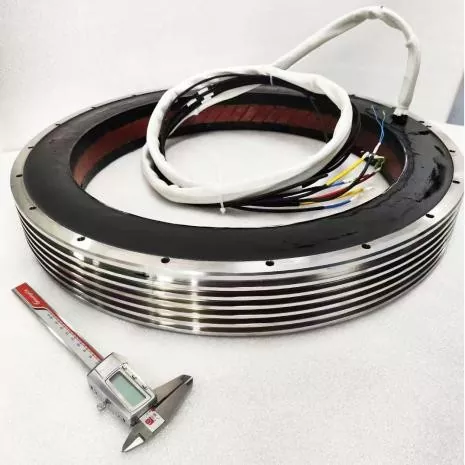

A szabványos ipari termékek mellett személyre szabott keret nélküli motor megrendeléseket is vállalunk. Személyre szabott méreteink 12 mm-es minimális külső átmérőtől 600 mm-ig terjednek.
