Cikk összefoglaló: A Keret nélküli nyomatékmotorOlyan alkalmazásokhoz tervezték, ahol a hagyományos beépített motorok, sebességváltók, szíjak és tengelykapcsolók nem kívánt mechanikai korlátokat okoznak. A forgórész és az állórész szétválasztásával és közvetlenül a gép szerkezetébe történő integrálásával ez a motorarchitektúra nagy nyomatéksűrűséget, alacsony mechanikai holtjátékot, kompakt telepítést, egyenletes forgást és érzékeny vezérlést biztosít. Ez a cikk elmagyarázza, hogyan működnek a keret nélküli nyomatékmotorok, miért értékesek az igényes mozgási rendszerekben, mit kell figyelembe venniük a mérnököknek a kiválasztás és az integráció során, és hogyan támogatja a SEA MOTION személyre szabott megoldásokat robotika, szerszámgépek, félvezető berendezések, orvosi rendszerek és egyéb precíziós alkalmazások számára.

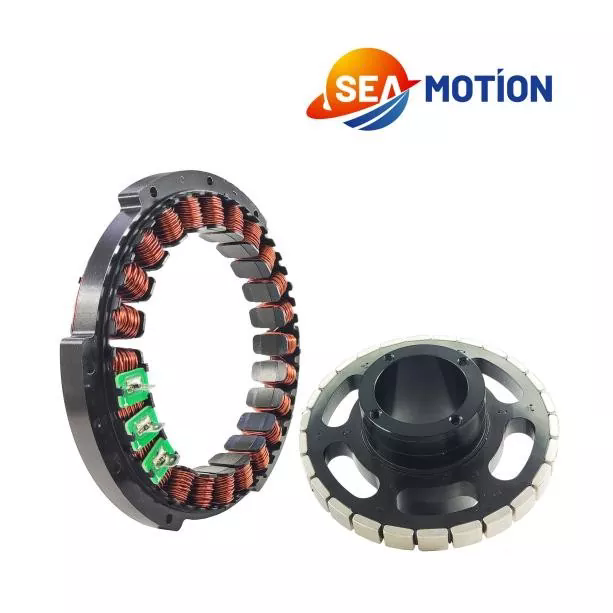

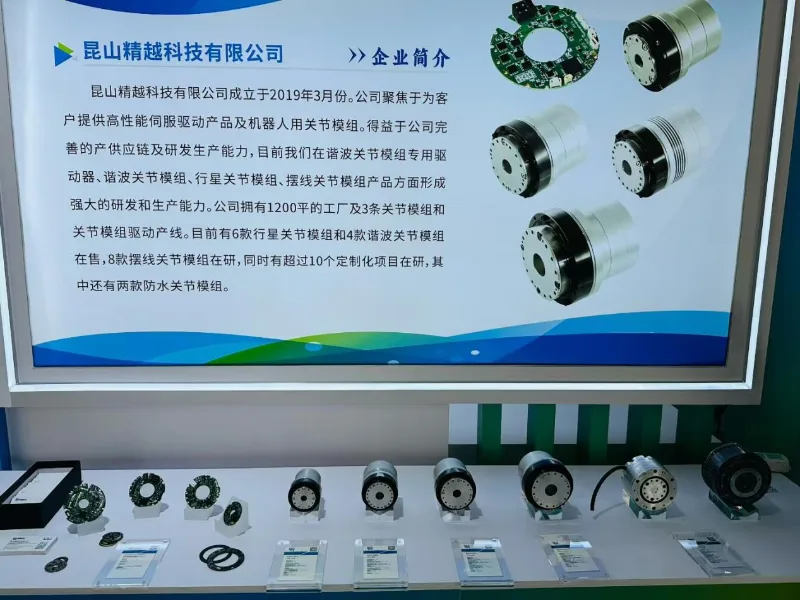

A keret nélküli nyomatékmotor egy állandó mágneses szinkronmotor, amelyet hagyományos motorház, integrált csapágyak vagy beépített visszacsatoló eszköz nélkül szállítanak. A teljes zárt motor helyett a gépgyártó megkapja az elsődleges elektromágneses alkatrészeket – jellemzően az állórészt és a forgórészt –, amelyek közvetlenül beépíthetők a végső mechanikai szerkezetbe.
Ez a konfiguráció sokkal nagyobb szabadságot biztosít a tervezőknek a mozgásrendszer architektúrájához képest. A motor felszerelhető egy forgócsukló köré, egy robottengely belsejébe, egy forgóasztal alá, vagy egy precíziós mechanizmus köré, ahol a rendelkezésre álló beépítési hely korlátozott.
A hagyományos motoroktól eltérően, amelyek általában sebességváltón, szíjon, szíjtárcsán, tengelykapcsolón vagy más erőátviteli alkatrészen keresztül adják át a teljesítményt, a keret nélküli nyomatékmotorok közvetlenül meghajthatják a terhelést. Ezen közbenső mechanikai elemek eltávolítása csökkentheti a mechanikai megfelelőséget, az átviteli veszteségeket, a holtjátékot, a vibrációt és a karbantartási követelményeket.
A nagy teljesítményű berendezéseknél nem csupán az a cél, hogy forgó mozgást hozzanak létre. Az igazi kihívás az, hogy ezt a mozgást a szükséges nyomatékkal, sebességgel, merevséggel, megismételhetőséggel, simasággal és reakcióval egy korlátozott mechanikai burkolaton belül állítsuk elő.
Itt válik különösen hasznossá a keret nélküli architektúra.
A működési elv az állandó mágneses forgórész és a feszültség alatt álló állórész tekercsek közötti elektromágneses kölcsönhatáson alapul.
Az állórész tartalmazza azokat az elektromos tekercseket, amelyek forgó mágneses teret hoznak létre, amikor szabályozott áramot szolgáltatnak. A rotor állandó mágneseket tartalmaz, amelyek kölcsönhatásba lépnek ezzel a mágneses mezővel, és forgási nyomatékot hoznak létre.
Mivel a forgórész és az állórész külön alkatrészként kerül szállításra, a környező gépszerkezet hatékonyan a motoregység részévé válhat.
Egy tipikus rendszer a következőket tartalmazza:
Az eredmény egy erősen integrált mozgásrendszer, amelyben a motor már nem egy önálló mechanikus csomag. Ehelyett a gép szerves részévé válik.
Ez a megközelítés különösen értékes, ha a mérnököknek nagy üreges tengelyre, kompakt axiális méretekre, nagy kimeneti átmérőre vagy közvetlen meghajtásra van szükségük.
A keret nélküli nyomatékmotorok fő előnye a tervezési rugalmasság. Számos további előny azonban vonzóvá teheti ezt az architektúrát a precíziós gépek számára.
A nyomatéksűrűség különösen fontos, ha a motornak egy kis mechanikai burokba kell illeszkednie. Egy megfelelően megválasztott keret nélküli motor jelentős nyomatékot biztosít anélkül, hogy a hagyományos motor- és sebességváltó-szerelvényhez kapcsolódó fizikai térre lenne szükség.
A közvetlen hajtás kiküszöböli számos, hagyományosan a forgási teljesítmény átvitelére használt alkatrészt. Nincs követelmény, hogy a sebességváltó egyszerűen növelje a nyomatékot vagy csökkentse a fordulatszámot, ha a motor kiválasztható és vezérelhető a kívánt működési ponthoz.
Ez leegyszerűsítheti a mechanikai architektúrát, és csökkentheti azon alkatrészek számát, amelyek mechanikai hibákat okozhatnak.
A fogaskerék-mechanizmusok holtjátékot okozhatnak, különösen az alkatrészek kopása esetén, vagy ha a sebességváltó több fokozatot igényel. A közvetlen hajtású konfiguráció elkerüli a fogaskerék-hézagot, mint a pozicionálási hiba forrását.
Az olyan alkalmazásoknál, mint a robotcsukló és a precíziós forgóasztalok, ez komoly előnyt jelenthet.
Mivel a motor nem igényel hagyományos házat, a tervezők integrálhatják az elektromágneses szerelvényt a rendelkezésre álló szerkezeti térbe. Ez akkor hasznos, ha a csomagolási korlátozások súlyosak.
Az alacsony fogazási jellemzők és a megfelelő vezérlési algoritmusok hozzájárulhatnak a sima forgáshoz. Ez értékes azoknál a berendezéseknél, ahol a vibráció, a fordulatszám hullámzása vagy a nyomatékzavar befolyásolhatja a végtermék minőségét.
A keret nélküli motor nem kényszeríti az integrátort egy adott visszacsatoló eszköz használatára. A kódoló a kívánt felbontás, pontosság, környezeti feltételek, kommunikációs protokoll és géparchitektúra szerint választható ki.
Ez a rugalmasság hasznos az eredeti motorgyártók számára, akik különböző gépplatformokat fejlesztenek egy közös motorcsalád köré.
A keret nélküli nyomatékmotorok különösen alkalmasak olyan alkalmazásokhoz, amelyek nagy nyomatékot, kompakt felépítést, közvetlen hajtást és pontos forgásszabályozást igényelnek.
| Alkalmazás | Miért értékes a keret nélküli design? | Tipikus tervezési prioritás |
|---|---|---|
| Robotcsuklók | Kompakt integráció és közvetlen nyomatékátvitel | Nyomatéksűrűség, merevség, pozíciópontosság |
| Szerszámgépek | Közvetlen forgóhajtás csökkentett átviteli hibával | Precizitás, sebesség stabilitás, hőteljesítmény |
| Forgóasztalok | Nagy rekesznyílású és kompakt meghajtóarchitektúrák | Nyomaték, ismételhetőség, kifutás |
| Orvosi berendezések | Kompakt és simán irányított mozgás | Alacsony vibráció, megbízhatóság, tisztaság |
| Félvezető berendezések | Nagy pontosság szűk beépítési helyen | Pozícióstabilitás, hőszabályozás, tisztaság |
| Precíziós automatizálás | Rugalmas mechanikai integráció | Dinamikus válasz és ismételhetőség |
A robotikában például a motort közvetlenül egy kötésbe lehet beépíteni, és a tervező saját csapágyaival, házával, jeladójával és szerkezeti elemeivel kombinálni lehet. Ez kompaktabb csatlakozást eredményezhet, mint egy komplett motorral.
A precíziós forgóberendezésekben a közvetlen hajtás csökkentheti a motor és a munkaterhelés közötti mechanikus interfészek számát is.
A motor kiválasztását a tényleges terhelési követelményekkel kell kezdeni, nem pedig a motor névleges nyomatékával. A csúcsnyomaték alapján megfelelőnek tűnő motor rosszul teljesíthet, ha figyelmen kívül hagyják a folyamatos termikus terhelést, a gyorsítási követelményeket vagy a visszacsatolási pontosságot.
A mérnököknek a következő paramétereket kell értékelniük.
Szintén fontos különbséget tenni a motor elméleti képessége és a kész gépen belüli teljesítménye között. A csapágysúrlódás, a szerkezeti merevség, a hőleadás, az enkóder beszerelése, a rotor kiegyensúlyozása és a hajtás hangolása egyaránt befolyásolhatja a végeredményt.
A közvetlen hajtású mozgásrendszer tervezésekor a hő az egyik legfontosabb mérnöki szempont.
Az állórész tekercseinek elektromos ellenállása működés közben hőt termel. A tekercs hőmérsékletének növekedésével az elektromos ellenállás is növekszik, ami befolyásolhatja a hatékonyságot és a rendelkezésre álló folyamatos nyomatékot.
A tartósan nagy nyomatékot igénylő alkalmazásoknál a mérnökök általában az állórész szerkezetébe integrált aktív folyadékhűtést fontolgatják. A víz vagy víz-glikol hűtés szabályozott utat biztosíthat a hő eltávolításához a motoregységből.
Kisebb igénybevételű alkalmazásoknál a motor méretétől, a beépítési feltételektől, a környezeti hőmérséklettől és a munkaciklustól függően elegendő lehet a természetes konvekciós vagy kényszerlevegős hűtés.
A praktikus termikus tervezésnél figyelembe kell venni:
A hőmérséklet-érzékelést is be kell építeni a szabályozási stratégiába. Ha a tekercs hőmérséklete megközelíti a megengedett határértéket, a hajtás csökkentheti az áram- vagy nyomatékigényt a motor védelme érdekében.
Félvezető, laboratóriumi, orvosi vagy tisztatéri berendezések esetében a hűtés tervezése további figyelmet igényelhet, mivel a hűtőoldat nem juttathat szennyeződést vagy nemkívánatos részecskéket a működési környezetbe.
A keret nélküli nyomatékmotorok általában nem tartalmaznak beépített jeladót. Ez lehetőséget ad a géptervezőknek a végső rendszernek megfelelő visszacsatolási technológia kiválasztására.
A lehetséges visszacsatolási technológiák közé tartoznak az optikai, mágneses, induktív és abszolút kódoló rendszerek. A helyes választás a kívánt pozíciófelbontástól, a környezeti feltételektől, a kommunikációs protokolltól, a sebességtől, a költségektől és a mechanikai elrendezéstől függ.
A nagy felbontású visszacsatolás különösen fontos, ha az alkalmazás rendkívül sima mozgást vagy precíz szögpozícionálást igényel.
A kódolót nem szabad független komponensként kezelni. A motornak, a jeladónak, a hajtásnak, a csapágyrendszernek és a gépszerkezetnek egy vezérlőrendszerként kell működnie.
Például egy kódoló kiváló névleges felbontást biztosíthat, de még mindig nem megfelelő rendszerteljesítményt produkál, ha mechanikus rögzítése excentricitást vagy kifutást okoz. Hasonlóképpen, egy nagy teljesítményű motor nem tudja kihasználni a potenciálját, ha a szervo paraméterei rosszul vannak beállítva.
Ezért a visszacsatolás integrálását a mechanikai tervezési szakaszban kell fontolóra venni, nem pedig a motor kiválasztása után.
A keret nélküli konstrukció tervezési szabadságot teremt, ugyanakkor nagyobb felelősséget hárít a gépgyártóra. A környező mechanikai szerkezet a motorrendszer fontos részévé válik.
Több terület külön figyelmet érdemel.
A forgórésznek és az állórésznek fenn kell tartania a szükséges légrést a működés során. A túlzott excentricitás befolyásolhatja az elektromágneses teljesítményt, és növelheti a vibrációt vagy a mechanikai kockázatot.
A rugalmas rögzítési szerkezet veszélyeztetheti a nagy teljesítményű motor előnyeit. A terhelés alatti szerkezeti deformáció még akkor is pozicionálási hiba forrásává válhat, ha maga a motor kiváló elektromágneses tulajdonságokkal rendelkezik.
Mivel a keret nélküli motor általában nem tartalmaz csapágyakat, a gép tervezőjének a radiális terhelés, az axiális terhelés, a sebesség, a merevség, a várható élettartam és a pontosság követelményei szerint kell kiválasztania a csapágyakat.
A nagy sebességű alkalmazások gondos odafigyelést igényelnek a rotor egyensúlyára. A mechanikai kiegyensúlyozatlanság vibrációt generálhat, és csökkentheti a mozgásvezérlés minőségét.
Üreges tengelyű rendszerek esetén a rendelkezésre álló belső átmérő kényelmes utat biztosít a kábelek, pneumatikus vezetékek, optikai alkatrészek vagy más gépelemek számára. Mindazonáltal gondosan értékelni kell a kábel mozgását, hogy elkerüljük a forgó alkatrészekkel való interferenciát.
TENGERI MOZGÁSKeret nélküli nyomatékmotoros megoldásokat kínál csúcskategóriás mozgásvezérlési alkalmazásokhoz, ahol a szabványos beépített motorok nem biztos, hogy biztosítanak kellő integrációs rugalmasságot.
Termékinformációi szerint a SEA MOTION keret nélküli motoros megközelítése olyan iparágakhoz készült, mint a robotika, szerszámgépek, félvezető berendezések, orvosi berendezések, egyetemek, kutatóintézetek és fejlett gyártás. A vállalat támogatja a szabványos termékeket és az alkalmazás-specifikus testreszabást.
A testreszabás fontos lehet, ha egy szabványos motor nem illeszkedik a rendelkezésre álló mechanikai burkolathoz. Az alkalmazási követelményektől függően a módosítások magukban foglalhatják a tengelyirányú méreteket, a belső átmérőt, a tekercselés elrendezését, a feszültségigényeket és a visszacsatoláshoz kapcsolódó konfigurációkat.
Az OEM-projektek esetében ez a mérnöki támogatás csökkentheti az alkatrészek kiválasztása és a végső gépintegráció közötti különbséget. Ahelyett, hogy csak egy katalógusszám alapján választanák ki a motort, a mérnökök a motort a teljes mozgásarchitektúra részeként értékelhetik.
A SEA MOTION az elektromos jellemzőkre és a rotor teljesítményére kiterjedő vizsgálati eljárásokat is leír, a fontos motorparaméterekre alkalmazott gyártási vezérléssel. Dokumentációs támogatása műszaki rajzokat, 3D fájlokat, integrációs információkat és a meghajtókhoz kapcsolódó anyagokat tartalmaz.
Ez a fajta technikai támogatás különösen értékes azoknak az OEM-eknek, akiknek a prototípus-fejlesztésről a megismételhető gyártásra kell áttérniük a teljes mozgásrendszer újratervezése nélkül.
| Tényező | Keret nélküli nyomatékmotor | Hagyományos házas motor |
|---|---|---|
| Mechanikai integráció | Nagymértékben testreszabható | Általában rögzített házméreteken alapul |
| Terjedés | Közvetlen vezetésre kiválóan alkalmas | Szükség lehet tengelykapcsolóra, szíjra vagy sebességváltóra |
| Holtjáték | Minimalizálhatja a sebességváltóval kapcsolatos holtjátékot | Függhet a sebességváltó összetevőitől |
| Visszacsatolás | Rugalmas kódolóválasztás | Gyakran előre meghatározott vagy integrált |
| Ház | Géptervező által biztosított | A motorgyártó integrálta |
| Testreszabás | Magas | Általában korlátozottabb |
| Telepítés | Nagyobb mérnöki felelősséget igényel | Általában egyszerűbb |
| Ideális használat | Kompakt, nagy teljesítményű, integrált gépek | Általános célú motoros alkalmazások |
Az összehasonlítás nem jelenti azt, hogy a keret nélküli motorok automatikusan jobbak minden géphez. A hagyományos házas motor praktikusabb választás lehet, ha a gyors telepítés, a szabványos szerelés vagy az egyszerű karbantartás az elsődleges cél.
A keret nélküli architektúra különösen akkor válik lenyűgözővé, ha a csomagolás, a közvetlen hajtás, a nyomatéksűrűség, a pontosság és a rendszerszintű integráció fontosabb, mint a plug-and-play telepítés.
A keret nélküli nyomatékmotor gyártási jóváhagyása előtt a mérnököknek át kell tekinteniük a teljes rendszert ahelyett, hogy a motort elkülönítve értékelnék.
Ez az ellenőrzőlista segít megelőzni egy gyakori műszaki problémát: olyan motort kell kiválasztani, amely megfelel a névleges nyomaték követelményének, de nem felel meg a kész gép valós mechanikai, termikus vagy szabályozási követelményeinek.
A szabványos szervomotorok általában egy komplett mechanikus csomagként kaphatók házzal, csapágyakkal és gyakran egy integrált visszacsatoló eszközzel. A keret nélküli nyomatékmotor különálló rotor- és állórész-komponenseket biztosít, így a gépgyártó megtervezheti a környező házat, a csapágyelrendezést és a visszacsatoló rendszert.
A legtöbb precíziós alkalmazás visszacsatolást igényel a zárt hurkú vezérléshez, bár a pontos érzékelő az alkalmazástól függ. Mivel a kódoló nem eleve rögzítve van a motorcsomaghoz, a mérnökök kiválaszthatják a visszajelzést a pontosság, a felbontás, a környezeti és a kommunikációs követelmények szerint.
Igen. A közvetlen meghajtás az egyik elsődleges oka annak, hogy a mérnökök ezt az architektúrát választják. A motor közvetlenül integrálható a forgó terhelésbe, elkerülve a mechanikus erőátviteli alkatrészeket, például sebességváltókat, szíjakat és tengelykapcsolókat, ahol az alkalmazás lehetővé teszi.
A hűtés kritikus fontosságú, ha a motor folyamatosan nagy nyomatékkal működik. A szükséges megoldás függ a munkaciklustól, a motor méreteitől, a környezeti feltételektől, a beépítési szerkezettől és a megengedett tekercselési hőmérséklettől. Folyékony hűtést gyakran fontolóra vesznek az igényes, folyamatos üzemű alkalmazásoknál.
Igen. A SEA MOTION leírja a testreszabott motorkonfigurációk támogatását, beleértve a méretváltozásokat, a tekercselés adaptálását, a belső átmérő módosításait és az OEM-alkalmazások visszacsatolással kapcsolatos integrációját.
Számos robotcsukló-konstrukcióhoz jól illeszkednek, mivel a forgórész és az állórész közvetlenül beépíthető a csuklószerkezetbe. Ez segíthet csökkenteni a csomag méretét, miközben közvetlen nyomatékátvitelt és rugalmas jeladó-integrációt biztosít.
A mérnököknek figyelembe kell venniük a hőelvonást, a csapágyanyagokat, a kenést, a kábelvezetést, a felület tisztaságát, a részecskeképződést, valamint a teljes szerelvény tisztatéri környezettel való kompatibilitását. A hűtőrendszereket úgy kell megtervezni, hogy elkerüljék a nem kívánt részecskék bejutását vagy a szennyeződést.
Megfelelő alkalmazások esetén igen. A közvetlen meghajtású, keret nélküli motor kiküszöbölheti a sebességváltót és a kapcsolódó hajtóműelemeket. A motornak azonban elegendő folyamatos és csúcsnyomatékot kell biztosítania a szükséges fordulatszámon, és a gép szerkezetét és csapágyait úgy kell kialakítani, hogy az ebből eredő terhelést elviselje.
A keret nélküli nyomatékmotor más módon közelíti meg a mozgásrendszer tervezését. Ahelyett, hogy a motort önálló alkatrészként kezelné, lehetővé teszi, hogy a motor a gép mechanikai architektúrájának részévé váljon.
A különálló forgórész és állórész megfelelő csapágyrendszerrel, jeladóval, hajtással, hűtési megoldással és szerkezeti kialakítással való kombinálásával a mérnökök kompakt közvetlen hajtású rendszereket hozhatnak létre nagy nyomatéksűrűséggel, alacsony sebességváltóval kapcsolatos holtjátékkal, egyenletes mozgással és erős vezérlési teljesítménnyel.
A legfontosabb szempont a rendszerszintű tervezés. A nyomatékot, a fordulatszámot, a tehetetlenséget, a termikus viselkedést, a visszacsatolás felbontását, a mechanikai merevséget, a beállítást, a csapágyak teljesítményét és a hajtás kompatibilitását együtt kell értékelni.
A robotkötéseket, precíziós forgófokozatokat, szerszámgépeket, félvezető berendezéseket, orvosi eszközöket és fejlett automatizálási rendszereket fejlesztő OEM-ek és berendezésgyártók számára a megfelelő motorarchitektúra jelentős hatással lehet a végső gép méretére, teljesítményére, megbízhatóságára és hosszú távú karbantarthatóságára.
