Hogyan javíthatja az EtherNET IP nagy teljesítményű kódoló a pontosságot és a megbízhatóságot a kemény ipari automatizálásban

Kunshanmozgásvezérlő megoldásokat fejleszt az igényes ipari környezetek számára, beleértve aEtherNET IP nagy teljesítményű kódolóhálózati pozíció visszajelzéshez. Az 58 mm-es házzal, akár 18 bites egyfordulatú felbontással, 100 Mbit-es átvitellel és robusztus ipari védelemmel ezt a kódolót olyan alkalmazásokhoz tervezték, ahol elengedhetetlen a pontos visszacsatolás és a megbízható kommunikáció.

Az EtherNET IP Heavy Duty Encoder az abszolút helyzetérzékelést az ipari Ethernet kommunikációval ötvözi, lehetővé téve az automatizálási rendszerek számára, hogy megbízható forgási helyzetadatokat fogadjanak, miközben leegyszerűsíti a hálózati vezérlőarchitektúrákba való integrációt. A modern nehézipari alkalmazások az alapvető visszajelzéseknél többet igényelnek: a berendezések rezgéssel, porral, nedvességgel, elektromágneses interferenciával, hőmérséklet-ingadozásokkal és folyamatos mechanikai terhelésekkel szembesülhetnek. A megfelelően megtervezett kódolónak ezért egyensúlyban kell lennie a felbontás, a kommunikációs teljesítmény, a mechanikai tartósság és a telepítési rugalmasság között. Ez az útmutató elmagyarázza az EtherNET/IP-alapú nagy teljesítményű kódolók működését, főbb műszaki előnyeiket, fontos specifikációikat, alkalmazási területeket és kiválasztási szempontokat.

Tartalomjegyzék

1. Mi az EtherNET IP nagy teljesítményű kódoló?
2. Miért fontos az EtherNET/IP a nagy teljesítményű mozgásvezérléshez?
3. Mik a legfontosabb műszaki jellemzők?
4. A legfontosabb műszaki adatok egy pillantással
5. Hol használják?
6. Hogyan válasszuk ki a megfelelő kódolót?
7. Gyakran Ismételt Kérdések
8. Következtetés

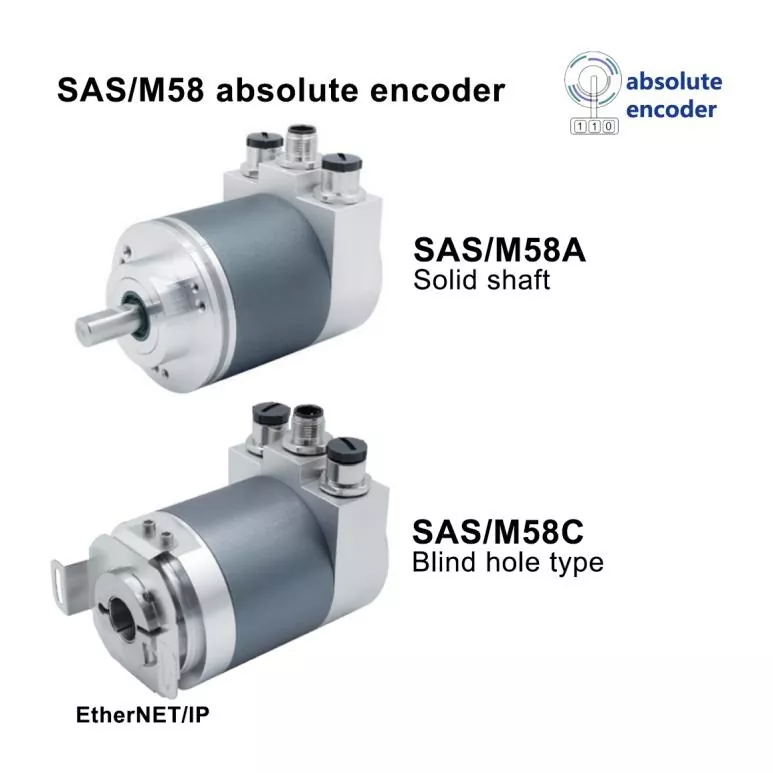

Mi az EtherNET IP nagy teljesítményű kódoló?

Az EtherNET IP Heavy Duty Encoder egy ipari forgó jeladó, amelyet arra terveztek, hogy mérje a tengely helyzetét, és ezt az információt EtherNet/IP ipari Ethernet hálózaton keresztül továbbítsa. Az alapvető növekményes visszacsatoló eszközöktől eltérően az abszolút kódoló meghatározott helyzetinformációkat tud szolgáltatni anélkül, hogy a vezérlőrendszernek pusztán impulzusokból kellene rekonstruálnia a pozíciót.

Az igényes automatizálási rendszerek esetében az abszolút mágneses érzékelés és az Ethernet-alapú kommunikáció kombinációja praktikus módot kínál a forgó gépek PLC-kkel, vezérlőkkel és egyéb hálózati eszközökkel való összekapcsolására. A Kunshan által leírt 58 mm-es kialakítás támogatja az egy- és többfordulatos helyzetméréseket is, míg a konfigurálható felbontás lehetővé teszi, hogy a visszacsatoló rendszer megfeleljen a különböző mozgásvezérlési követelményeknek.

A kódoló nagy pontosságú mágneses indukciós technológiát használ, és támogatja a 100 Mbit maximális EtherNet/IP átviteli sebességet. Programozható funkciói közé tartozik a felbontás, az időalap, a sebesség, az előre beállított értékek, a számlálási irány és az IP-cím, így a mérnökök nagyobb rugalmasságot biztosítanak az üzembe helyezés és a rendszerintegráció során.

Miért fontos az EtherNET/IP a nagy teljesítményű mozgásvezérléshez?

Az ipari gépek egyre inkább összekapcsolódnak kommunikációs hálózatokon keresztül. Ahelyett, hogy minden egyes érzékelőt elszigetelt komponensként kezelnének, a modern automatizálási architektúrák adatcserét folytatnak a kódolók, PLC-k, meghajtók, HMI-k és felügyeleti rendszerek között.

Az EtherNet/IP különösen akkor hasznos, ha egy kódolónak egy nagyobb ipari Ethernet infrastruktúra részévé kell válnia. Az enkóder pozícióinformációkat tud továbbítani a hálózaton keresztül, támogatja a központosított felügyeletet és az összehangolt gépvezérlést.

• Hálózati integráció:Az Ethernet kommunikáció lehetővé teszi, hogy a kódoló egy csatlakoztatott automatizálási architektúra részévé váljon.
• Rugalmas bővítés:A hálózatba kapcsolt eszközök nagyobb vezérlőrendszerekbe integrálhatók, ahogy a berendezések iránti igény nő.
• Digitális pozíció visszajelzés:Az abszolút helyzetinformáció támogatja a forgó gépek pontos megfigyelését.
• Távdiagnosztika:A hálózati kommunikáció elérhetőbbé teheti a berendezés állapotát és a visszacsatolási információkat a vezérlőrendszerek számára.
• Csökkentett vezetékezési bonyolultság:Az ipari Ethernet architektúra leegyszerűsítheti a kommunikációt a több egyedi jelkapcsolathoz képest.

Ezek az előnyök különösen értékessé válnak az acélfeldolgozásban, a petrolkémiai termelésben, a bányászatban, az emelőrendszerekben és más olyan környezetben, ahol a gépeknek folyamatosan és megbízhatóan kell működniük.

Mik a legfontosabb műszaki jellemzők?

1. Nagy felbontású abszolút pozíció visszajelzés

A kódoló támogatja az egymenetes felbontást 18 bitig és a többfordulatos felbontást 14 bitig. A nagyobb felbontás lehetővé teszi a vezérlőrendszer számára a forgási pozíció kisebb változásainak megkülönböztetését, ami a precíz mechanikai pozicionálást igénylő alkalmazásoknál hasznos.

2. 100 Mbit EtherNet/IP kommunikáció

A kódoló EtherNet/IP ipari Ethernet kommunikációt használ, akár 100 Mbit átviteli sebességgel. Ez a modern ipari vezérlőrendszerekhez és gépszintű kommunikációhoz alkalmas hálózati alapú visszacsatoló csatornát biztosít.

3. Nagy teherbírású mechanikus szerkezet

Egy nagy teljesítményű jeladónak jóval nagyobb igénybevételnek kell ellenállnia, mint egy általános célú érzékelőnek. Az elérhető konfiguráció alumínium házat használ, opcionálisan rozsdamentes acélból is. A kialakítás támogatja a radiális és axiális kábelkimenet-konfigurációkat is.

4. Elektromos és telepítési kockázatok elleni védelem

A fordított polaritás elleni védelem és a rövidzárlat elleni védelem segít csökkenteni a vezetékezési vagy telepítési hibák következményeit. Az enkóder villámlás és statikus elektromosság elleni védelmet is tartalmaz, ami értékes lehet az elektromosságigényes ipari környezetben.

5. Rugalmas mechanikai konfiguráció

Az 58 mm-es kódoló platform támogatja a tömör tengelyes és a zsákfuratos konfigurációkat. A 6, 8, 10, 12 és 15 mm-es tengelyméretek testreszabhatók, míg a több csatlakozó- és karimakonfiguráció segítségével a mérnökök hozzáigazíthatják a jeladót a különböző gépelrendezésekhez.

A legfontosabb műszaki adatok egy pillantással

A következő specifikációk bemutatják, hogy ez a kódoló miért képes kiszolgálni az igényes hálózati mozgásvezérlő alkalmazásokat:

A tényleges jeladó kiválasztásának mindig a teljes gépkörnyezeten kell alapulnia, beleértve a tengely méreteit, a forgási sebességet, a mechanikai terhelést, a hőmérsékletet, a szennyezettségi szintet, a kommunikációs architektúrát és a telepítési helyet.

Hol használják?

A nagy teherbírású Ethernet-kódolók a legértékesebbek, ahol a pozíció-visszajelzésnek megbízhatónak kell maradnia, amíg a gépek nehéz ipari körülmények között működnek.

Acél és kohászati ​​berendezések

Az acélgyártó berendezések nagy vibrációt, mechanikai hatást, hőt és folyamatos működést tartalmazhatnak. Az abszolút jeladó forgási visszacsatolást biztosít a görgők, a feldolgozó gépek és az automatizált gyártóberendezések számára.

Petrolkémiai és finomítói rendszerek

A petrolkémiai létesítmények megbízható felügyeletet és automatizálást igényelnek. A hálózatba kapcsolt helyzet-visszacsatolás támogathatja a berendezés állapotának figyelését, az automatizált mechanizmusokat és a távvezérlő architektúrákat.

Bányászat és nehézgépek

A bányászati ​​berendezések pornak, vibrációnak és mechanikai igénybevételnek vannak kitéve. A nagy teherbírású jeladó-konstrukció az ipari Ethernet-kommunikációval kombinálva megbízható pozíció-visszacsatolást támogathat az intelligens gépek számára.

Emelő- és emelőberendezések

A nagy emelőrendszerek pontos forgási visszacsatolást igényelnek a mechanikai mozgás koordinálásához. Az abszolút pozícióadatok hozzájárulhatnak a kiszámíthatóbb helymeghatározáshoz és a gépfelügyelethez.

Energia- és papírgyártás

Az energiatermelő berendezések és az automatizált papírgyártó sorok is profitálhatnak a hálózatba kapcsolt kódoló visszacsatolásból, ahol fontos a folyamatos gépműködés és a központi vezérlés.

Hogyan válasszuk ki a megfelelő kódolót?

Az ipari kódoló kiválasztását az alkalmazással kell kezdeni, nem pedig egyszerűen a kommunikációs protokollal. A megfelelő modellnek mind az elektromos, mind a mechanikai követelményeknek meg kell felelnie.

1. Ellenőrizze a tengely kompatibilitását:Ellenőrizze a tengely átmérőjét, a tömör tengely vagy a zsákfurat követelményeit, a karima méreteit és a megengedett mechanikai terheléseket.
2. Határozza meg a felbontást:Válassza ki a kívánt egy- és többfordulatos felbontást a pozicionálási pontosság és a vezérlő követelményei szerint.
3. Ellenőrizze a hálózati kompatibilitást:Győződjön meg arról, hogy a PLC vagy az ipari vezérlő támogatja a szükséges EtherNet/IP és CIP kommunikációs architektúrát.
4. Értékelje a környezeti feltételeket:Vegye figyelembe a hőmérsékletet, nedvességet, port, olajat, vibrációt, ütést és elektromágneses interferenciát.
5. Forgási sebesség megerősítése:Győződjön meg arról, hogy az enkóder megengedett legnagyobb sebessége meghaladja a gép tényleges fordulatszámát megfelelő működési ráhagyással.
6. Fontolja meg a telepítést:Tekintse át a csatlakozó típusát, a kábel kimeneti irányát, a rendelkezésre álló szerelési helyet és a karbantartás hozzáférhetőségét.
7. Tekintse át a védelmi követelményeket:A burkolatot és a tömítési szintet igazítsa a tényleges környezethez, ahelyett, hogy csak a névleges gépspecifikációkra hagyatkozna.

A különböző termékeket összehasonlító mérnökök számára hasznos a műszaki támogatás, a testreszabási képesség, a minőségellenőrzés, a dokumentáció és az értékesítés utáni szolgáltatás értékelése is. Ezek a tényezők jelentős hatással lehetnek a projekt teljes költségére és a hosszú távú megbízhatóságra.

Gyakran Ismételt Kérdések

Mekkora a kódoló maximális kommunikációs sebessége?

Az EtherNet/IP interfész akár 100 Mbit átviteli sebességet is támogat. Ez teszi a kódolót alkalmassá az ipari Ethernet vezérlési architektúrákba való integrálásra.

Az enkóder támogatja az egy- és többfordulatos mérést is?

Igen. Az enkóder támogatja az egyfordulatú és a többfordulatos abszolút pozíció mérését is. Az egyfordulatú felbontás elérheti a 18 bitet, míg a többfordulatos felbontás elérheti a 14 bitet.

Milyen tápegységet igényel a kódoló?

A megadott tápellátási tartomány 10–30 VDC, így kompatibilis a szokásos ipari vezérlési teljesítményarchitektúrákkal.

Testreszabható a tengely mérete és a mechanikai konfiguráció?

Igen. A 6, 8, 10, 12 és 15 mm-es tengelyméretek testreszabhatók. Különböző karima, csatlakozó és kábelkimenet konfigurációk is választhatók a beépítési követelményeknek megfelelően.

Milyen környezetek alkalmasak az ilyen típusú kódolókhoz?

Olyan igényes ipari alkalmazásokhoz készült, mint az acélgyártás, petrolkémiai létesítmények, nehézgépészeti gépek, bányászati ​​berendezések, emelőrendszerek, erőművek és automatizált gyártósorok. A megfelelő védelmet és anyagkonfigurációt a tényleges helyszíni körülményeknek megfelelően kell kiválasztani.

Következtetés

Az EtherNET IP Heavy Duty Encoder az abszolút pozíció-visszacsatolás, az ipari Ethernet-kapcsolat, a nagy felbontás és a masszív mechanikai teljesítmény erős kombinációját tudja biztosítani. Az olyan funkciókkal, mint az akár 18 bites egyfordulatú felbontás, a 100 Mbit-es kommunikáció, a rugalmas tengelykonfigurációk és az ipari védelem, jól illeszkedik a hálózatba kapcsolt nagy teherbírású automatizáláshoz, ahol a megbízható visszacsatolás kritikus. Ha egy új gép kódoló specifikációit értékeli, egy meglévő automatizálási rendszert frissít, vagy személyre szabott mozgásvezérlő megoldást fejleszt,lépjen kapcsolatba velünkhogy megvitassák alkalmazási követelményeit, mechanikai konfigurációját és kommunikációs igényeit a Kunshan mérnöki csapatával.
