Keret nélküli nyomatékmotorokfontos megoldássá válnak a kompakt szerkezeteket, nagy nyomatékot és rendkívül pontos mozgásszabályozást igénylő iparágakban. A hagyományos, integrált házas motorokkal ellentétben a keret nélküli nyomatékmotorokat különálló forgórész- és állórész-alkatrészként tervezték, amelyek közvetlenül integrálhatók a mechanikai rendszerekbe. Ez a tervezési megközelítés segít a mérnököknek csökkenteni az átviteli veszteségeket, javítani a reakciókészséget, és kisebb, de erősebb berendezéseket készíteni. A SEA MOTION fejlett mozgásvezérlési megoldásokat kínál a nagy teljesítményű alkalmazások támogatására, ahol elengedhetetlen a pontosság, a hatékonyság és a megbízhatóság.
Ez a cikk elmagyarázza a keret nélküli nyomatékmotorok működését, főbb előnyeiket, alkalmazási területeiket, kiválasztási szempontjaikat, és azt, hogy hogyan oldják meg a modern automatizálási rendszerek gyakori mérnöki kihívásait.
A modern ipari berendezések többet igényelnek az egyszerű forgó mozgásnál. A gyártóknak egyre nagyobb szükségük van olyan mozgórendszerekre, amelyek nagyobb pontosságot, gyorsabb reakciót, alacsonyabb karbantartási igényt és jobb helykihasználást biztosítanak. A hagyományos motorrendszerek gyakran hajtóművekre, tengelykapcsolókra és mechanikus erőátviteli alkatrészekre támaszkodnak az erőátvitel során. Bár ezek az alkatrészek el tudják érni a kívánt mozgást, holtjátékot, súrlódást, vibrációt és hatékonysági veszteségeket okozhatnak.
A keret nélküli nyomatékmotor más megközelítést kínál. A hagyományos motorház, tengely és mechanikus erőátviteli szerkezet eltávolításával a motor alkatrészei közvetlenül integrálhatók a gép kialakításába. Ez lehetővé teszi a mérnökök számára, hogy kompakt közvetlen meghajtású rendszereket hozzanak létre jobb vezérlési teljesítménnyel.

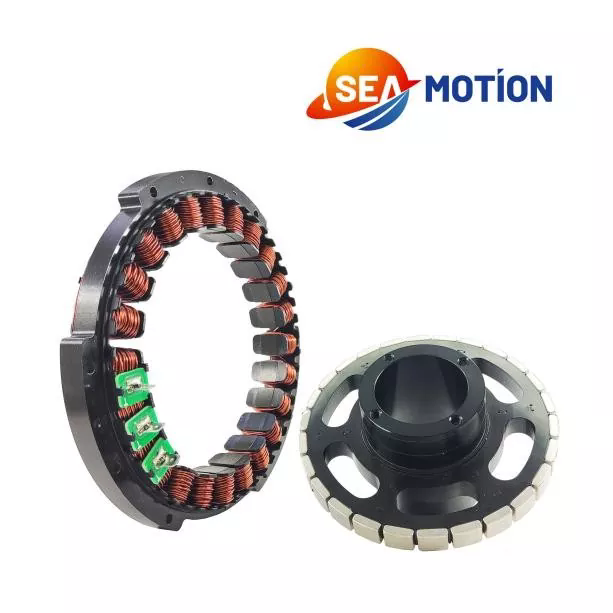

Egy tipikus keret nélküli nyomatékmotor két fő elektromágneses részből áll: a rotorból és az állórészből. A forgórész mágneses kölcsönhatást generál az állórész tekercseivel, hogy forgási nyomatékot hozzon létre. Mivel a motor közvetlenül kapcsolódik a hajtott mechanizmushoz, kevesebb mechanikai alkatrészre van szükség, ami simább működést és nagyobb pozicionálási pontosságot eredményez.
A precíziós iparágakban, mint például a robotika, a félvezető berendezések, az orvosi eszközök, a repülőgép-rendszerek és az automatizált gyártás, ez a kialakítás jelentős előnyöket biztosít. A SEA MOTION a nagy teljesítményű mozgásvezérlő megoldások fejlesztésére összpontosít, amelyek segítségével az ügyfelek megbízható és pontos mozgási teljesítményt érhetnek el igényes környezetben.
A keret nélküli nyomatékmotor működési elvének megértése segít a mérnököknek kiválasztani a megfelelő megoldást berendezéseikhez. A munkafolyamat az állórész és a forgórész között keletkező elektromágneses erőn alapul.
Az állórész elektromos tekercseket tartalmaz, amelyek forgó mágneses mezőt hoznak létre, amikor az áram áthalad rajtuk. A rotor állandó mágneseket tartalmaz, amelyek kölcsönhatásba lépnek ezzel a mágneses mezővel. Ez a kölcsönhatás nyomatékot generál, ami a forgórész forgását okozza.
A hagyományos szervomotorokkal ellentétben a keret nélküli nyomatékmotorok nem tartalmaznak teljes külső burkolatot vagy beépített mechanikai alkatrészeket. Ehelyett a motorgyártó optimalizált elektromágneses alkatrészeket biztosít, amelyeket a géptervezők közvetlenül a saját berendezéseikbe szerelnek be.
| Összetevő | Funkció | Mérnöki előny |
|---|---|---|
| Állórész | Elektromágneses forgó mezőt hoz létre | Stabil nyomatékgenerálást biztosít |
| Forgórész | Mágneses kölcsönhatást hoz létre az állórészrel | Közvetlen forgóerőt biztosít |
| Kódoló visszacsatoló rendszer | Méri a pozíciót és a sebességet | Javítja a mozgás pontosságát |
| Szervo hajtás | Szabályozza az áramerősséget és a motor működését | Pontos dinamikus vezérlést tesz lehetővé |
Mivel a motor közvetlenül hajtja a terhelést, a rendszer elkerüli a hagyományos átviteli mechanizmusok által okozott számos korlátozást. Ez a közvetlen meghajtású szerkezet különösen értékes ott, ahol rendkívül precíz pozicionálásra és sima mozgásra van szükség.
A megfelelő motortechnológia kiválasztása közvetlenül befolyásolja a gép teljesítményét, megbízhatóságát és a hosszú távú üzemeltetési költségeket. A keret nélküli nyomatékmotorok számos előnnyel rendelkeznek, amelyek megfelelnek a berendezésgyártók gyakori kihívásainak.
Az automatizálási gyártók számára ezek az előnyök jobb termelékenységet és megbízhatóbb berendezések teljesítményét jelenthetik.
A keret nélküli forgatónyomatékú motorok egyedi tervezési jellemzői számos, pontos forgómozgást igénylő iparág számára alkalmassá teszik őket.
| Ipar | Alkalmazási példák | Főbb követelmények |
|---|---|---|
| Robotika | Robotcsuklók, együttműködő robotok, robotkarok | Nagy nyomaték, kompakt méret, precíz mozgás |
| Félvezető gyártás | Ostyakezelő berendezések és pozicionáló platformok | Rendkívül nagy pontosság és sima működés |
| Orvosi berendezések | Precíziós szkennelő és diagnosztikai rendszerek | Csendes működés és megbízhatóság |
| Ipari automatizálás | Forgóasztalok és automata gépek | Gyors reagálás és hosszú élettartam |
| Repülési berendezések | Precíziós vezérlési mechanizmusok | Kis súly és megbízható teljesítmény |
A robotikai alkalmazásokban a keret nélküli nyomatékmotorok lehetővé teszik a tervezők számára, hogy kisebb és rugalmasabb robotcsuklókat építsenek. A gyártási rendszerekben elősegítik a pozicionálási pontosság javítását és a gyártási hibák csökkentését.
A megfelelő keret nélküli nyomatékú motor kiválasztásához a gép szerkezetének, működési feltételeinek és teljesítménykövetelményeinek részletes ismerete szükséges. Az alkalmazásnak megfelelő motor jelentősen javíthatja a hatékonyságot, a pontosságot és a termék élettartamát. A nem megfelelő motor kiválasztása azonban elégtelen nyomatékot, túlmelegedést, instabil működést vagy szükségtelen költségeket eredményezhet.
A mérnököknek több fontos tényezőt is értékelniük kell, mielőtt a keret nélküli nyomatékmotort egy mozgórendszerbe integrálnák.
| Kiválasztási tényező | Miért számít | Kulcsfontosságú szempontok |
|---|---|---|
| Szükséges nyomaték | Meghatározza, hogy a motor hatékonyan tudja-e vezetni az alkalmazást | Terhelési tömeg, gyorsulási követelmények, folyamatos és csúcsnyomaték |
| Sebességkövetelmények | Befolyásolja a rendszer általános termelékenységét és reagálási képességét | Maximális fordulatszám, működési ciklusok, dinamikus teljesítmény |
| Telepítési hely | Befolyásolja a mechanikai tervezés rugalmasságát | Külső átmérő, motor magasság, beépítési méretek |
| Vezérlés pontossága | Meghatározza a pozicionálási teljesítményt | Kódoló felbontás, visszacsatoló rendszer kompatibilitás |
| Hőteljesítmény | Biztosítja a stabil, hosszú távú működést | Hőleadás, hűtési mód, munkakörnyezet |
Egy másik fontos szempont a motor és a vezérlőrendszer kompatibilitása. A keret nélküli nyomatékmotorokat általában fejlett szervohajtásokhoz és nagy felbontású visszacsatoló eszközökhöz használják. A megfelelően illeszkedő vezérlőrendszer lehetővé teszi a motor simább működését, gyorsabb reakciót és jobb energiahatékonyságot.
A SEA MOTION professzionális keret nélküli nyomatékú motormegoldásokat kínál különböző ipari követelményekhez. Az alkalmazási feltételek és a vásárlói berendezés specifikációinak figyelembevételével megfelelő motorkonfigurációk fejleszthetők a megbízható mozgási teljesítmény elérése érdekében.
Bár a hagyományos motorokat továbbra is széles körben használják számos iparágban, a keret nélküli nyomatékmotorok egyedülálló előnyöket kínálnak a fejlett precíziós alkalmazásokhoz. A különbségek megértése segít a gyártóknak eldönteni, hogy melyik technológia felel meg jobban berendezési követelményeiknek.
| Összehasonlító elem | Keret nélküli nyomatékmotor | Hagyományos motorrendszer |
|---|---|---|
| Mechanikai szerkezet | Külön forgórész és állórész a közvetlen integrációhoz | Komplett motorszerelvény házzal és tengellyel |
| Erőátviteli alkatrészek | Általában nincs szükség sebességváltóra vagy tengelykapcsolóra | Gyakran további mechanikai alkatrészeket igényel |
| Pozícionálási pontosság | Nagy pontosság a csökkentett mechanikai hiba miatt | Holtjáték és átviteli veszteség léphet fel |
| Telepítési rugalmasság | Nagymértékben testreszabható a gépek kialakításához | A szabványos motorméretek korlátozzák |
| Karbantartási követelmények | Alacsonyabb mechanikai karbantartási igény | Több alkatrész is vizsgálatot igényelhet |
| Alkalmazás fókusz | Precíziós automatizálás és közvetlen hajtású rendszerek | Általános ipari rotációs alkalmazások |
Egyszerű forgási alkalmazásokhoz a hagyományos motorok még mindig gazdaságos megoldást jelenthetnek. Ha azonban a berendezés kompakt kialakítást, nagy pontosságot és gyors dinamikus választ igényel, a keret nélküli nyomatékú motorok gyakran jobb hosszú távú értéket biztosítanak.
A mozgórendszerek teljesítménye nemcsak a motortechnológiától függ, hanem a mérnöki tapasztalattól, a termékminőségtől és az alkalmazások támogatásától is. A SEA MOTION a fejlett mozgásvezérlő termékek biztosítására összpontosít, amelyek segítenek az ügyfeleknek az összetett automatizálási kihívások leküzdésében.
A SEA MOTION keret nélküli nyomatékmotorjait olyan alkalmazásokhoz tervezték, ahol a precizitás, a hatékonyság és a megbízhatóság kritikus fontosságú. A vállalat az optimalizált elektromágneses tervezésre, a stabil gyártási folyamatokra és a rugalmas megoldásokra helyezi a hangsúlyt a különböző ipari igények kielégítésére.
A SEA MOTION-nal való munkavégzés fő előnyei a következők:
Ahogy az iparágak továbbra is az intelligens gyártás és az automatizált gyártás felé haladnak, a nagy teljesítményű mozgatható alkatrészek iránti kereslet tovább növekszik. A keret nélküli nyomatékmotorok hatékony módot biztosítanak a gép teljesítményének javítására, miközben csökkentik a mechanikai bonyolultságot.
Bár a keret nélküli nyomatékú motorok kevesebb mechanikai alkatrészt igényelnek a hagyományos motorrendszerekhez képest, a megfelelő karbantartási és üzemeltetési gyakorlat továbbra is fontos a stabil teljesítmény eléréséhez.
Megfelelő integrációval és karbantartással a keret nélküli nyomatékú motorok egyenletes teljesítményt biztosítanak sok éven át, támogatva a gyártókat a berendezések megbízhatóságának javításában és az állásidő csökkentésében.
A keret nélküli nyomatékmotor egy közvetlen meghajtású motor, amely különálló rotor és állórész alkatrészekből áll, hagyományos motorház nélkül. Közvetlenül a gép szerkezetébe integrálva nagy nyomatéksűrűséget, pontos mozgásvezérlést és rugalmas telepítést biztosít.
A robotrendszerekhez kompakt, könnyű és rendkívül pontos mozgási megoldások szükségesek. A keret nélküli nyomatékmotorok közvetlen meghajtású nyomatékkimenetet biztosítanak, csökkentik a mechanikai átviteli hibákat, és lehetővé teszik a kisebb robotcsukló-konstrukciók kialakítását.
Számos precíziós alkalmazásban a keret nélküli nyomatékmotorok javíthatják a rendszer hatékonyságát, mivel csökkentik a mechanikai átviteli veszteségeket. Az általános hatékonyság azonban a teljes mozgásrendszer kialakításától, a működési feltételektől és a vezérlési stratégiától függ.
Az iparágak, beleértve a robotikát, a félvezetőgyártást, az orvosi berendezéseket, a repülőgépgyártást és az ipari automatizálást, gyakran használnak keret nélküli nyomatékmotorokat, mivel ezek a területek pontos, megbízható és kompakt mozgási megoldásokat igényelnek.
A kiválasztási folyamat során figyelembe kell venni a nyomatékkövetelményeket, a sebességet, a beépítési méreteket, a hőviszonyokat, a vezérlés kompatibilitását és a pontossági követelményeket. Egy tapasztalt beszállítóval, például a SEA MOTION-nal való együttműködés segíthet abban, hogy a kiválasztott motor megfeleljen az alkalmazásnak.
A keret nélküli nyomatékmotorok fontos előrelépést jelentenek a modern mozgásvezérlési technológiában. A közvetlen hajtási teljesítmény, a kompakt integráció és a nagy pontosság kombinálásával segítik a gyártókat hatékonyabb és megbízhatóbb berendezések létrehozásában.
A hagyományos motorrendszerekhez képest a keret nélküli nyomatékú motorok csökkentik a mechanikai bonyolultságot, miközben javítják a reakciókészséget és a pozicionálási pontosságot. Különösen értékesek azokban az iparágakban, ahol minden mozgást rendkívüli pontossággal kell irányítani.
TENGERI MOZGÁStovábbra is professzionális keret nélküli forgatónyomatékú motormegoldásokat kínál a fejlett mozgási teljesítményt kereső ügyfelek számára. Legyen szó robotika, automatizálási berendezések vagy precíziós gépek fejlesztéséről, a megfelelő motortechnológia megválasztása jelentősen javíthatja a rendszer kapacitását és versenyképességét.
Ha megbízható keret nélküli forgatónyomatékú motor megoldást keres az alkalmazási követelményekhez szabottan, kérjüklépjen kapcsolatba velünkma. A SEA MOTION készen áll arra, hogy professzionális támogatást nyújtson, és segítsen egy hatékonyabb mozgásvezérlő rendszer felépítésében.
