Mivel az ipari automatizálás nagyobb pontosságot, gyorsabb ciklusidőt és megbízhatóbb mozgásvezérlést igényel,TENGERI MOZGÁShaladót biztosítlineáris meghajtó motorigényes precíziós alkalmazásokhoz tervezett megoldások. Az elektromos energiát közvetlenül lineáris mozgássá alakítva ezek a motorok kiküszöbölik a hagyományos mechanikus erőátviteli alkatrészeket a hajtási útvonalon, segítve a berendezések gyártóit a pozicionálási teljesítmény javításában, a holtjátékkal kapcsolatos hibák csökkentésében és a termelési hatékonyság optimalizálásában.
Cikk összefoglaló:A lineáris hajtómotor közvetlen, szabályozott lineáris mozgást biztosít a precíziós gyártáshoz és az automatizált berendezésekhez. Ez az útmutató elmagyarázza a technológia működését, összehasonlítja a vasmagos és vas nélküli terveket, áttekinti a fontos teljesítményparamétereket, és feltárja a félvezetőgyártás, a CNC-megmunkálás, az új energiatermelés és az ipari ellenőrzés alkalmazási lehetőségeit. Gyakorlati kiválasztási kritériumokat is felvázol, hogy segítsen a mérnököknek és a beszerzési csapatoknak megtalálni a megfelelő megoldást.
A lineáris hajtómotor olyan elektromágneses működtető szerkezet, amely közvetlenül egyenes vonalú mozgást generál, nem pedig forgó mozgást, amelyet golyóscsavaron, szíjon vagy fogaskerekes mechanizmuson keresztül kell átalakítani. Széles körben használják olyan alkalmazásokban, ahol elengedhetetlen a pontos pozicionálás, a gyors gyorsítás, a sima mozgás és az ismételhető működés.
Egy tipikus közvetlen hajtású elrendezésben egy elektromágneses mozgó alkatrész kölcsönhatásba lép egy állandó mágneses pályával, hogy tolóerőt hozzon létre. Megfelelő szervohajtással, helyzet-visszacsatoló eszközzel és lineáris vezetővel integrálva a motor egy szabályozott mozgástengely részévé válik.
A hagyományos csavarhajtású rendszerekkel ellentétben a közvetlen meghajtású kialakítás eltávolítja a mechanikus erőátviteli holtjátékot a hajtás útjából. This makes it particularly attractive for applications requiring frequent direction changes, high-speed positioning, and consistent motion accuracy.
A SEA MOTION számos lineáris motorkonfigurációt kínál, beleértve az SMJ lapos mágneses vasmagos sorozatot, az SMUC köztes mágneses vasmagos sorozatot, az SMU-H kétoldali mágneses vasmagos sorozatot és az SMU kétoldali mágneses vasmagos sorozatot. Az alkalmazás-specifikus követelményekhez félig zárt SMJE és teljesen zárt SMJD konfigurációk is rendelkezésre állnak.
További termékinformációkért látogasson el a SEA MOTION lineáris hajtómotor termékoldalára.
A lineáris hajtómotor működési elve az elektromágneses erőn alapul. Egy kompatibilis szervohajtás vezérelt elektromos árammal látja el a motor tekercseit. Az így létrejövő mágneses tér kölcsönhatásba lép az állandó mágnesekkel a motorpálya mentén, lineáris tolóerőt generálva.
A vezérlő a kívánt pozíciónak, sebességnek és gyorsulásnak megfelelően állítja be az áram- és mozgásparancsokat. Visszacsatoló berendezés beépítése esetén a vezérlőrendszer folyamatosan össze tudja hasonlítani a tényleges mozgást a célpozícióval és korrigálja az eltéréseket.
Egy tipikus lineáris mozgásrendszer a következő összetevőket tartalmazza:
Mivel a motor közvetlenül generál lineáris tolóerőt, elkerüli a dőlésszög-hibákat, a holtjátékot és az erőátviteli megfelelőséget, amelyek befolyásolhatják a csavaros vagy szíjhajtású mechanizmusokat. Az általános pontosság azonban továbbra is függ a kódolótól, a szervo hangolásától, a vezető minőségétől, a hőstabilitástól, a szerelési pontosságtól és a gép szerkezetétől.
A közvetlen hajtás kiküszöböli a mechanikus sebességváltó holtjátékát, megkönnyítve a következetes pozicionálást és megismételhetőséget. Ez értékes a precíziós vágás, az elektronikus alkatrészek elhelyezése, az optikai ellenőrzés és az automatizált összeszerelés szempontjából.
A lineáris motorok gyorsan reagálnak a mozgásparancsok változásaira. Megfelelő konfigurációk esetén ez rövidebb átviteli időt, gyorsabb oda-vissza mozgást és jobb áteresztőképességet tesz lehetővé a nagy ciklusú gyártóberendezésekben.
A csavar, a szíj vagy a fogaskerekes sebességváltó eltávolítása a hajtási útvonalról csökkenti az ezekhez az alkatrészekhez kapcsolódó kopást. Maintenance requirements may therefore decrease, although guides, bearings, cooling equipment, and other system components still require appropriate servicing.
Megfelelő visszacsatolási és vezérlési hangolással a lineáris hajtómotor stabil mozgást biztosít az ismételt működési ciklusokon keresztül. Ez segíti a gyártókat az egységes feldolgozási feltételek fenntartásában a precíziós ellenőrzés, ragasztás, adagolás és megmunkálás során.
A lineáris motorok támogatják a rövid löketű pozicionálást, a hosszú mozgású mozgást és a szinkronizált többtengelyes elrendezéseket. Alkalmasságuk a szükséges tolóerőtől, pályahossztól, beépítési helytől, termikus tervezéstől és vezérlési architektúrától függ.
A különböző lineáris motorszerkezetek különböző mérnöki prioritásokkal foglalkoznak. The choice between iron-core and ironless designs should be based on the application's thrust requirements, force ripple tolerance, magnetic attraction, thermal behavior, and available installation space.
| Motor tervezés | Főbb jellemzők | Lehetséges alkalmazások | Kiválasztás mérlegelése |
|---|---|---|---|
| Lapos mágneses vasmag | Kompakt mágneses szerkezet és nagy tolóerő | CNC berendezések és ipari automatizálás | Értékelje az erő hullámzását és a mágneses vonzást |
| Köztes mágneses vasmag | Alternatív mágneses és mechanikai elrendezés | Speciális precíziós mozgási tengelyek | Ellenőrizze a szerelési geometriát és a szükséges tolóerőt |
| Kétoldali mágneses vasmag | Kétoldalas mágneses elrendezés | Nagy dinamikus ipari pozicionálás | Mérje fel a szerkezeti integrációt és a mágneses erőket |
| Kétoldali mágneses vasmentes | Nincs vasmag a mozgó tekercsszerelvényben | Precíziós ellenőrzés, elektronikai összeszerelés és alacsony erő-hullámú alkalmazások | Erősítse meg a folyamatos tolóerő- és hőkorlátokat |

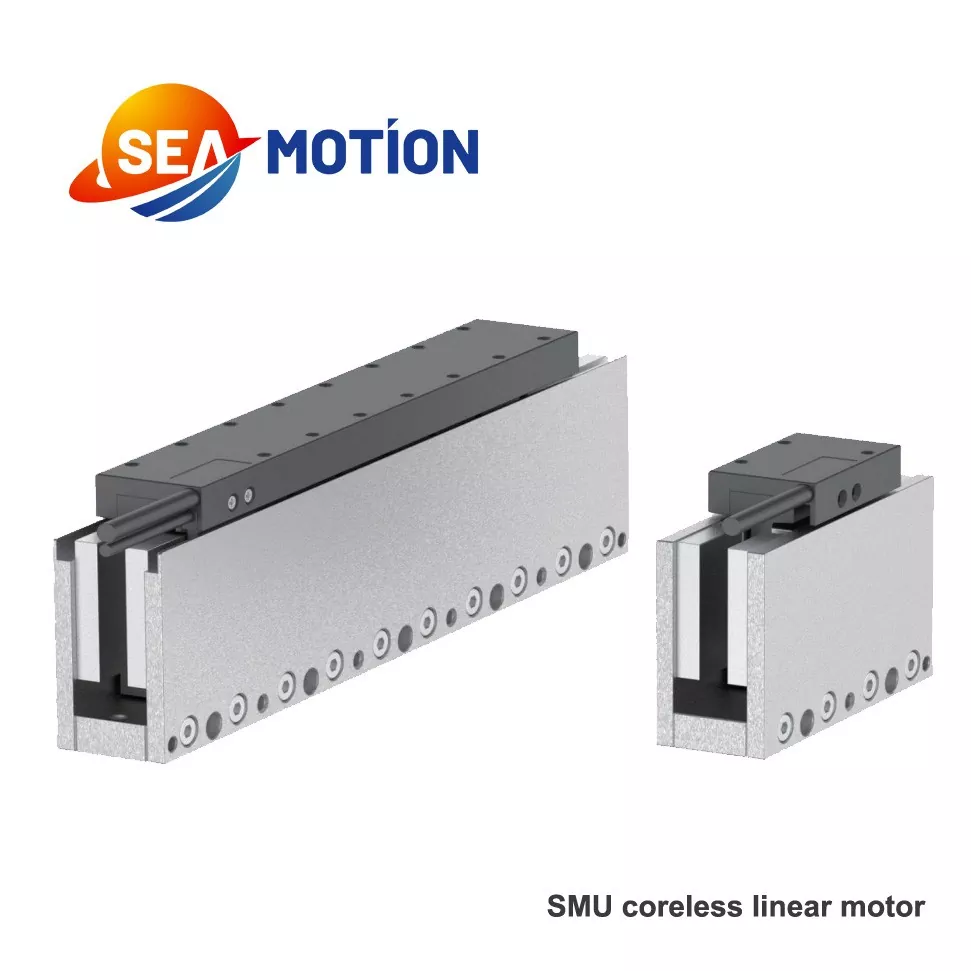

A SEA MOTION SMU sorozata vas nélküli opciót biztosít olyan alkalmazásokhoz, ahol a sima mozgás és az alacsony mágneses vonzás fontos tervezési szempontok. Az SMJ, SMUC és SMU-H családok vasmagos alternatívákat kínálnak a tolóerő, a méret és az integrációs követelmények egyéb kombinációihoz.
A tervezési jellemzők modellenként eltérőek. A motorválasztás véglegesítése előtt a mérnököknek át kell tekinteniük a vonatkozó erő-sebesség görbéket, méretrajzokat és működési határértékeket.
A lineáris hajtású motor kiválasztásához többre van szükség, mint a maximális sebesség vagy a csúcs tolóerő összehasonlítására. A motornak ki kell elégítenie mind a gyorsítás rövid távú, mind a gyártási ciklus folyamatos igényeit.
Az alábbi táblázat összefoglalja a SEA MOTION SMU21 vas nélküli lineáris hajtású motorsorozat jellemző specifikációit.
| Paraméter | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Csúcs tolóerő | 105 N | 210 N | 315 N | 420 N |
| Folyamatos tolóerő | 30 N | 60 N | 90 N | 120 N |
| Tekercs hossza | 78 mm | 138 mm | 198 mm | 258 mm |
| Maximális folyamatos teljesítmény | 49 W | 100 W | 145 W | 195 W |
| Mágneses hangmagasság | 30 mm | 30 mm | 30 mm | 30 mm |
Fontos:A táblázat a közzétett sorozatspecifikáció modellszintű értékeit foglalja össze. A maximális sebesség, áramerősség, tekercskonfiguráció és egyéb elektromos jellemzők típusonként és tekercselési opciónként változnak. A műszaki döntések meghozatala előtt olvassa el a gyártó teljes adatlapját.
A specifikációs lap áttekintésekor adjon prioritást ezeknek a paramétereknek:
A legmegbízhatóbb összehasonlítás érdekében értékelje együtt a várható terhelést, a gyorsulási profilt, a munkaciklust és a hőviszonyokat, ahelyett, hogy egyetlen fő specifikáció alapján választana motort.
A közvetlen hajtás, a dinamikus válasz és a szabályozható pozicionálás kombinációja a lineáris hajtású motorokat alkalmassá teszi az ipari alkalmazások széles körére.
Az ostyakezelés, a precíziós igazítás, az ellenőrzési szakaszok és a kijelzőpanel feldolgozás megismételhető mozgást igényelhet minimális pozicionálási hibával. A lineáris motorok segítenek a berendezéstervezőknek érzékeny mozgási tengelyek kialakításában ezekhez az igényes folyamatokhoz.
A nagy sebességű megmunkáló központok, a lézervágó rendszerek és a precíziós gravírozó berendezések hasznot húzhatnak a gyors gyorsításból és a csavarhajtás holtjátékának eltávolításából. A gép merevsége, a forgácsolóerők és a hőszabályozás továbbra is fontosak a végső megmunkálási pontosság szempontjából.
Az akkumulátorelektródák kezelése, egymásra rakása, az alkatrészek igazítása és a fotovoltaikus cella ellenőrzése gyakran ismétlődő, nagy sebességű mozgásokat foglal magában. A megfelelő méretű motor segíthet ezeknek a műveleteknek a koordinálásában, miközben megőrzi a következetes pozicionálást.
Az elektronikai gyártás precíziós mozgást használ az alkatrészek elhelyezéséhez, adagolásához, ragasztásához, válogatásához és szemrevételezéses ellenőrzéséhez. A közvetlen hajtású tengelyek támogatják a rövid ciklusidőket és az ismételt műveleteken keresztüli ellenőrzött mozgást.
A képalkotó platformok, laboratóriumi műszerek és tudományos mérőberendezések zökkenőmentes, ellenőrzött mozgást igényelhetnek. A megfelelő motort és visszacsatoló rendszert a zaj, a pontosság, a tisztaság, a biztonság és a munkaciklus követelményei szerint kell kiválasztani.
A SEA MOTION lineáris motortechnológián alapuló berendezéseket is fejleszt, beleértve a nagy pontosságú lézervágást, valamint a vizuális felismerő és ellenőrző rendszereket. Fedezze fel lineáris motoros megoldásait, hogy megismerje a szélesebb termékskálát.
A strukturált kiválasztási folyamat segít csökkenteni a mérnöki változtatásokat, és elkerülni az alulméretezett vagy szükségtelenül drága mozgási alkatrészeket. Mielőtt árajánlatot kérne, a lehető legpontosabban határozza meg az üzemeltetési feltételeket.
Hasznos továbbá a beszállítótól kérni méretrajzokat, erő-sebesség görbéket, elektromos specifikációkat, ajánlott hajtáskompatibilitást és műszaki támogatást az üzembe helyezés során.
A beszerzési csapatok esetében további szempontok közé tartozik a gyártás következetessége, az ellenőrzési eljárások, a szállítási kapacitás, a pótalkatrészek elérhetősége és az értékesítés utáni támogatás. A SEA MOTION jelentése szerint korszerűsített tiszta műhelye 2026 elején kezdte meg működését, növelve a termelési kapacitást, valamint támogatva a termékek konzisztenciájának és szállítási hatékonyságának javítását.
A hagyományos forgó szervomotor olyan forgó mozgást hoz létre, amelyhez szükség lehet egy golyóscsavarra, szíjra vagy sebességváltóra a lineáris elmozdulás létrehozásához. A lineáris hajtómotor közvetlenül egyenes vonalú tolóerőt hoz létre, így nincs szükség a mechanikus erőátviteli alkatrészekre a hajtási útvonalon.
Igen. A lineáris motorok gyors gyorsítást és nagy sebességű pozicionálást biztosítanak, ha a motor, a szervohajtás, a visszacsatoló rendszer és a mechanikai szerkezet megfelelően illeszkedik. Az elérhető teljesítmény az adott modelltől és az alkalmazási feltételektől függ.
A vasmagos motorok vasmagot használnak az elektromágneses szerelvényben, és kompakt kivitelben nagy tolóerőt biztosítanak. A vas nélküli motorok kiküszöbölik a vasmagot a mozgó tekercsszerelvényben, ami csökkentheti a fogasodást és a mágneses vonzást. A legjobb választás az alkalmazás tolóerejétől, simaságától és integrációs követelményeitől függ.
A közvetlen meghajtású mechanizmus kiküszöböli a hagyományos csavaros vagy szíjas hajtóművekhez kapcsolódó kopást. A teljes mozgási rendszer azonban továbbra is igényelhet vezetőkenést, kábelellenőrzést, tisztítást, a hűtőrendszer karbantartását és időszakos teljesítmény-ellenőrzéseket.
Számítsa ki a működési ciklus során szükséges erőt, beleértve a gyorsulást, a súrlódást, a külső terheléseket és a folyamaterőket. Ezután értékelje a munkaciklust és a hőviszonyokat. A kiválasztott motornak meg kell felelnie a folyamatos követelményeknek, valamint a csúcserőigényeknek.
A SEA MOTION SMJ, SMUC, SMU-H és SMU lineáris motorsorozatokat kínál, valamint félig zárt SMJE és teljesen zárt SMJD konfigurációkat. A rendelkezésre állást és az alkalmasságot a gyártóval meg kell erősíteni a szükséges út, erő, beépítési feltételek és alkalmazás szerint.
Adja meg a szükséges tolóerőt, mozgó tömeget, lökethosszt, maximális sebességet, gyorsulást, működési ciklust, beépítési méreteket, tápellátást, visszacsatolási követelményeket és a tervezett alkalmazást. A vonatkozó rajzok vagy meglévő berendezés-specifikációk megosztása szintén segíthet a szállítónak megfelelő konfigurációt ajánlani.
A lineáris hajtású motor értékes lehetőség azon gyártók számára, akik precíz pozicionálást, gyors dinamikus reakciót és a mechanikus erőátviteli alkatrészektől való csökkentett függést keresnek. Előnyei különösen jelentősek lehetnek a félvezető berendezésekben, a CNC megmunkálásban, az akkumulátorgyártásban, az elektronikai összeszerelésben és az automatizált ellenőrzésben. A sikeres megvalósítás azonban megköveteli a tolóerő, a sebesség, a termikus határértékek, a visszacsatolás és a mechanikai integráció gondos értékelését.
A SEA MOTION többféle lineáris motorkonfigurációt és műszaki támogatást biztosít az ipari mozgásvezérlő alkalmazásokhoz. Ha új géptervezést értékel vagy egy meglévő mozgástengelyt frissít, látogasson el a lineáris hajtómotor termékoldalára, ahol áttekintheti az elérhető opciókat. Forduljon a SEA MOTION-hoz, hogy megbeszélje működési követelményeit, összehasonlítsa a megfelelő modelleket, és kérjen termékleírást és árajánlatot. Személyre szabott ajánlásért és segítségért a következő automatizálási projekthez,lépjen kapcsolatba velünkma.
