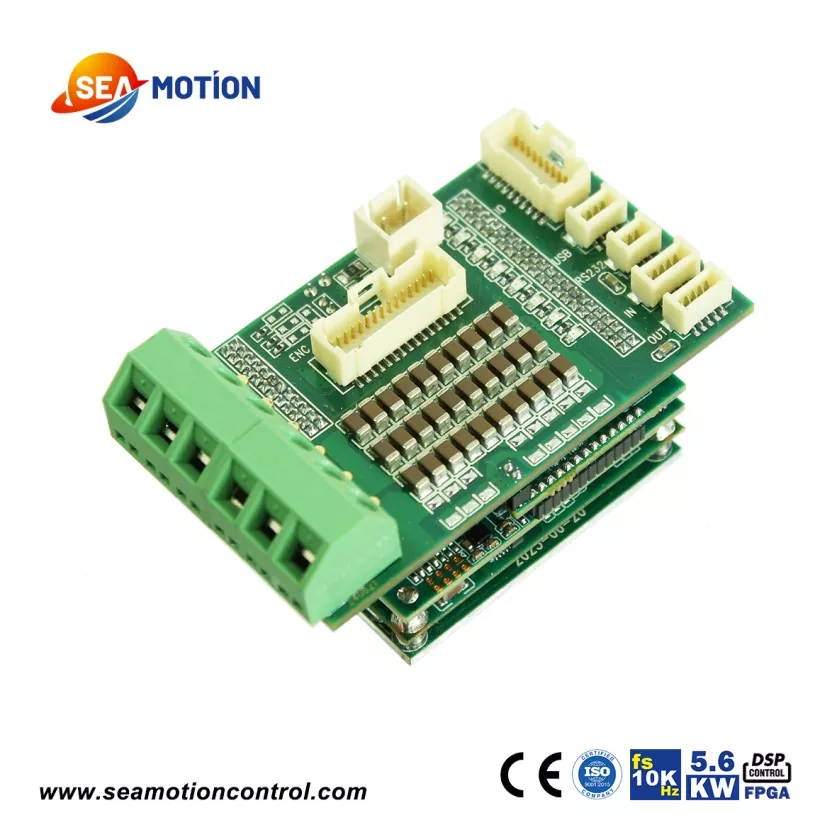

Micro DC szervo meghajtók

A SEA1-80A Micro Dc szervohajtások rendkívül kompakt mérettel és nagy teljesítménysűrűséggel büszkélkedhetnek. Ez a tojás méretű meghajtó folyamatosan akár 5600 W effektív teljesítményt is képes leadni. 10 kHz-es mintavételi frekvenciával, 6 digitális bemenettel és 2 digitális kimenettel rendelkezik. Gazdag felülete szinte az összes kódoló visszacsatolást támogatja, beleértve a növekményes és abszolút kettős visszacsatolást, valamint a feloldó és az abszolút kettős visszacsatolást.

A SEA1-80A Micro Dc szervohajtások szinte minden területen alkalmazhatók. Rendkívül kis mérete, rendkívül nagy pontossága, ultra-nagy áramkapacitása és nagy sokoldalúsága azok az előnyök, amelyeket a SEA1-80A meghajtó kínál a terméknek.

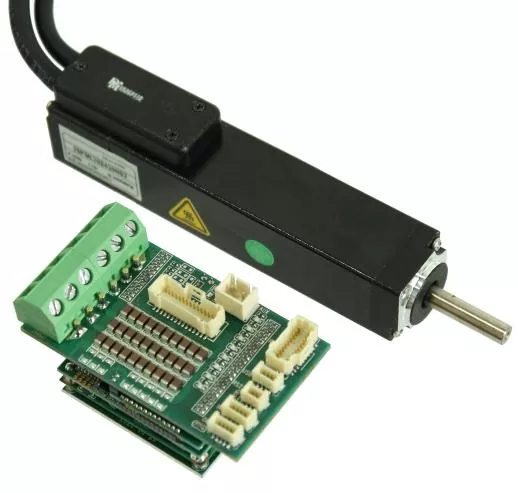

Ez a JINGYUE Technology mozgásvezérlő megoldása, amely a SEA egyenáramú szervohajtáson és egy 8 mm-es karimás szervomotoron alapul, és amelyet széles körben alkalmaznak a ragasztószerszámokban.

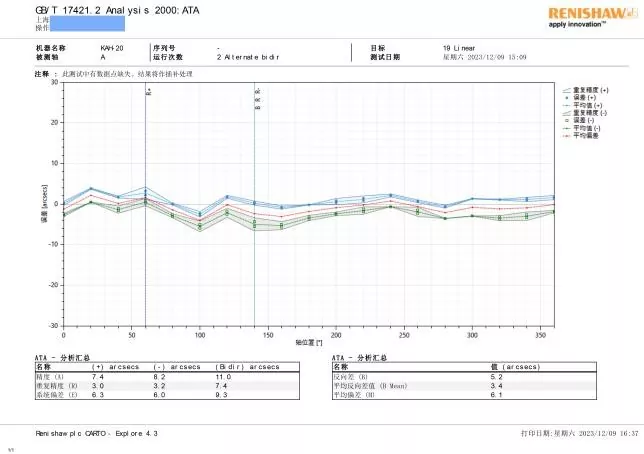

A SEA DC szervohajtás DSP+FPGA architektúrát alkalmaz, amely páratlanul nagy sebességű válaszadási sebességgel és erőteljes adatfeldolgozási képességekkel ruházza fel a terméket. Renishaw lézeres interferométerrel teszteltük a SEA DC szervohajtás vezérlési pontosságát, és az eredmények azt mutatják, hogy a SEA DC szervohajtás kiválóan teljesít.

Az egyenáramú szervohajtások SEA sorozata jelenleg 1-80A, 140A, 210A négyzetes sorozatokat tartalmaz; és C49, C68, C81 gyűrűsorozat (49 mm, 68 mm és 81 mm üreges külső átmérővel).

Termékparaméter (specifikáció)

A SEA1-80A DC szervohajtás névleges árama 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A és 80A (80V).

A névleges feszültség 100V és 80V. Javasoljuk azonban, hogy a névleges tápfeszültséget használja a meghajtó táplálására, és a maximális tápfeszültség ne haladja meg az értékeket.

a táblázatban.

A fent említett feszültség- és áramértékek a tápbusz feszültségére és áramára vonatkoznak. A valóságban a fázisvezetékeket elérő feszültség és áram kisebb lesz, mint az értékek

a buszvonalon.

Hajtástermék kiválasztásakor figyelembe kell venni az "effektív folyamatos áram" paramétert.

A SEA1-80A maximális folyamatos kimeneti teljesítménye 5,6 kW.

A termék jellemzői és alkalmazása

A SEA1-80A meghajtóterméket a következő jellemzőkkel írjuk le:

1. Rendkívül kis méretű, csak akkora, mint egy tojás.

2. Nagyon nagy teljesítménysűrűség, támogatja a DC motorokat 5,6 kW-ig.

3. Rendkívül nagy vezérlési pontosság, amely támogatja a visszacsatolást szinte az összes mainstream kódolótól. Támogatja a növekményes + abszolút kettős visszacsatolást és a feloldó + abszolút kettős visszacsatolást.

4. 10KHz-es áram mintavételezési frekvencia, nagy sávszélesség, nagy linearitás és nagy válaszadás.

5. Alkalmazások széles skálája.

Szinte minden iparágban alkalmazható. A precíz mozgásvezérlést igénylő alkalmazásokhoz a SEA1-80A különösen alkalmas.

Az egyenáramú szervohajtást széles körben használják a megtestesült intelligenciaiparban. A robotfarkasok ismert kínai gyártója megvásárolta és használta a SEA1-80A DC szervohajtást a robotfarkas termékeiben.

Az orvosi eszközök területén a SEA 1-80A DC szervohajtású termékeket sebészeti robotokban, exoskeletonokban és biokémiai vizsgáló berendezésekben használják.

Az integrált áramkörök és félvezető berendezések területén a SEA1-80A-t ostyakezelésben, kockázó gépekben, ragasztószerszámokban, szondaállomásokban és elhelyező gépekben használják. A JINGYUE TECHNOLOGY SEA sorozatú termékeit széles körben használják radar lemezjátszókban, mozgásszimulációban, fotoelektromos nyomkövető berendezésekben és tengely nélküli szivattyútolókban is. A kínai lemezjátszó-gyártók 90%-ának fő beszállítója vagyunk.

Gyártási részletek

Termék mérete / mm

A termék szerkezete és folyamata

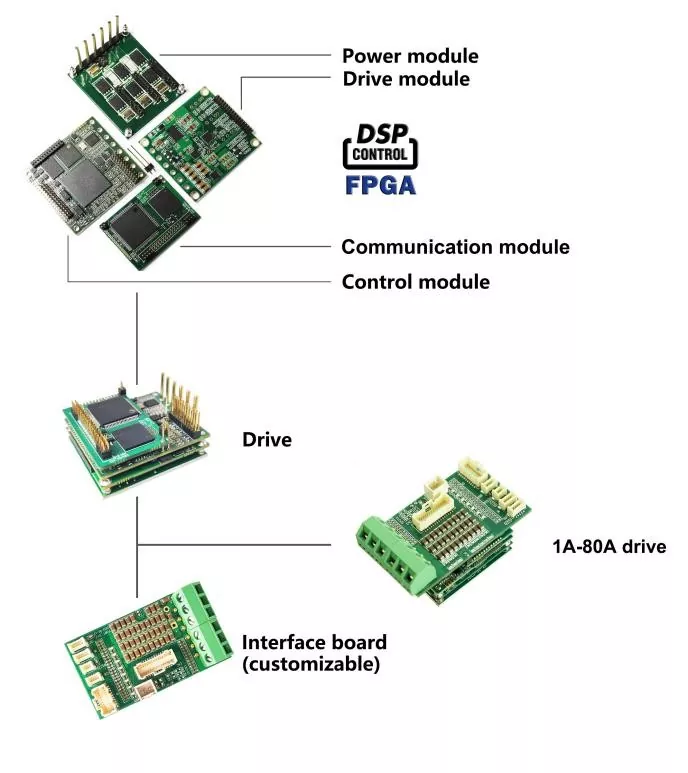

A SEA 1-80A egyenáramú szervohajtás öt részből áll: egy alumínium alapú hűtőbordán alapuló teljesítménymodulból, egy meghajtómodulból, egy vezérlőmodulból, egy kommunikációs modulból és egy interfészkártyából.

Felületi szerelési technológiai (SMT) munkáinkat jól ismert SMT gyárakhoz adjuk ki. Megvizsgáljuk a PCB minden rétegét, hogy megbizonyosodjunk arról, hogy az SMT félkész termékek sértetlenek. Ezután összeszereljük, szegecseljük és forrasztjuk a tápegységet és a meghajtókártyát, majd újra megvizsgáljuk őket. Csak az ellenőrzésen átesett félkész termékek lépnek tovább a következő folyamatba, ahol a vezérlőkártyát felszerelik és ráforrasztják az összeszerelő modulra.

Ez azt jelenti, hogy termékeink összesen 12 ellenőrzésen esnek át egyetlen PCB-től a késztermékig. Ezek az ellenőrzések nem véletlenszerű ellenőrzések, hanem kötelező ellenőrzések.

A termékeket öregedési teszteken, szélsőséges hőmérsékleti teszteken (ha szükséges), raktározás előtti és szállítás előtti tesztelésen is át kell esni.

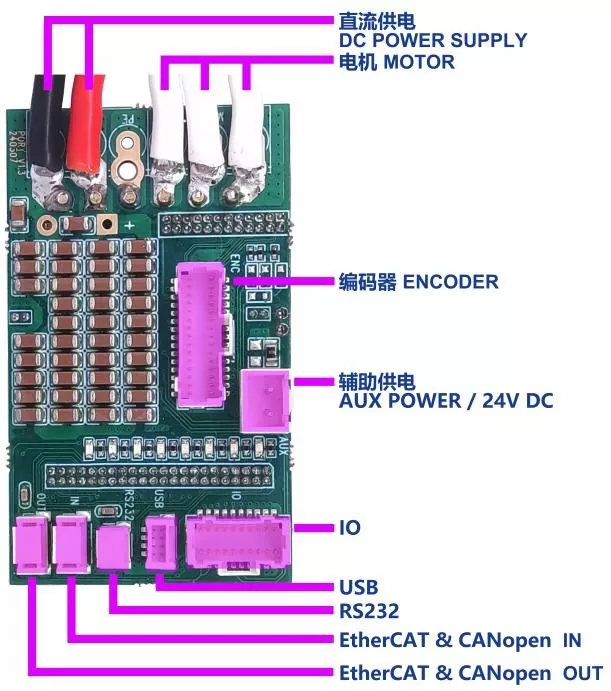

A tápellátás és a motor bekötési módja az áramerősség alapján kerül meghatározásra. Ha az áram 25A-nál kisebb, akkor gyorscsatlakozó portokat használunk. Ha az áramerősség nagyobb, mint 25A, akkor vezetékeket forrasztok az ügyfélnek.

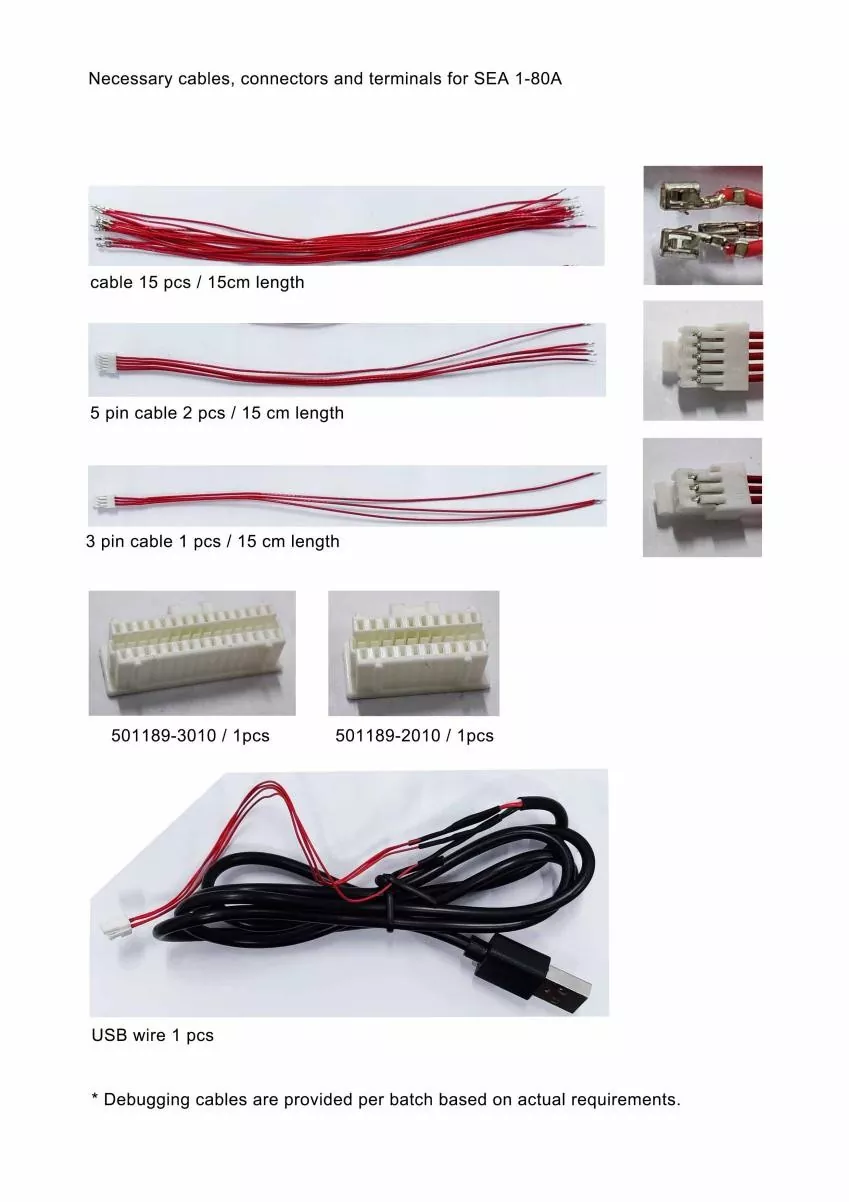

Ügyfeleink számára biztosítjuk a termékhibakereséshez szükséges kábeleket.
