Abszolút egyfordulatú fotoelektromos kódoló

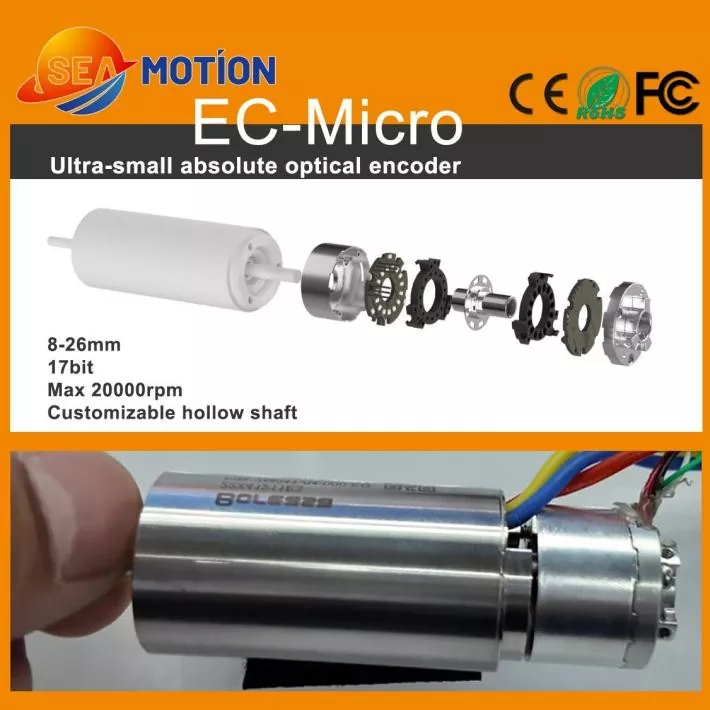

A SEA MOTION EC-Micro sorozat egy miniatűr, ultrakompakt abszolút egyfordulatú fotoelektromos jeladó, amelyet pontosan olyan ipari forgatókönyvekhez terveztek, ahol a telepítési hely korlátozott. A 8 mm-től 26 mm-ig terjedő külső átmérőjű és könnyű üreges tengelyszerkezettel rendelkező sorozat nagy sűrűségű mozgási visszacsatolást biztosít a teljesítmény csökkenése nélkül. A fejlett optikai kódolási technológiának köszönhetően áthidalja a szakadékot az ultra-kis méretek és az ipari szintű megbízhatóság között, így optimális választás a csúcskategóriás precíziós mozgásvezérlő rendszerek számára.

Főbb teljesítménybeli előnyök

Ultra-miniatűr üreges tengelyes kialakítás: A 8 mm-től 26 mm-ig terjedő külső átmérők lehetővé teszik a zökkenőmentes integrációt keskeny belső mechanizmusokba anélkül, hogy tömeget adnának a kialakításhoz.

Nagy felbontású visszacsatolás: 17 bites felbontást biztosít, biztosítva a mikropozicionálási pontosságot a nagy pontosságú robot- és automatizálási műveletekhez.

Kiváló interferencia-ellenes képességek: Az elektromágneses torzításra hajlamos mágneses kódolókkal ellentétben ez az abszolút egyfordulatú fotoelektromos kódoló optikai érzékelésre támaszkodik, kiváló védettséget biztosítva a mágneses interferenciákkal szemben, és stabil pozícionálást biztosít összetett ipari környezetben.

Nagy sebességű kompatibilitás: Támogatja a 20 000 ford./perc üzemi sebességet, így teljes mértékben kompatibilis a nagy sebességű miniatűr motorokkal.

Ipari minőségi konzisztencia: A SEA MOTION mozgásszabályozási szakértelmének és szigorú ellátási lánc minőségirányításának köszönhetően minden egység szabványos precíziós tesztelésen esik át.

Termék paraméter

Az EC-Micro sorozat miniatűr abszolút többfordulatú fotoelektromos jeladója 8-26 mm külső átmérővel, üreges szerkezettel (támogatott testreszabással), 17 bites felbontással és 20 000 fordulat/perc maximális sebességgel rendelkezik.

Működési paraméterek

Mechanikai paraméterek

Elektromos paraméterek

Megbízhatóság

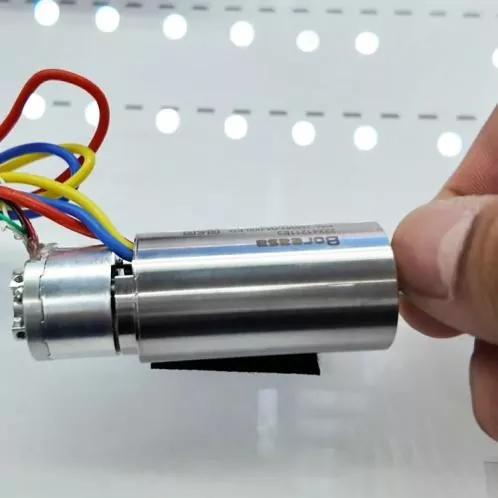

Ez a mi demónk.

Termékjellemzők

Az EC-Micro abszolút egyfordulatú fotoelektromos jeladó rendkívül kis méretével, nagy pontosságával és kivételes környezeti alkalmazkodóképességével tűnik ki. Miniatűr üreges szerkezetének köszönhetően tökéletesen alkalmazkodik a mikroeszközökön belüli rendkívül szűk beépítési terekhez, sikeresen kiküszöbölve a hagyományos kódoló méretkorlátozásokat. A 17 bites, nagy felbontású kódolási képességgel felszerelt és akár 20 000 RPM-es nagysebességű működést támogató kódoló rendkívül precíz, egyfordulatú pozicionálást tesz lehetővé. A fejlett fotoelektromos érzékelési elvek előnyeit élvezve hatékonyan ellenáll az elektromágneses interferenciának, és messze felülmúlja a mágneses kódolókat mind stabilitásában, mind pozicionálási pontosságában összetett ipari környezetekben.

Ipari alkalmazások

Ezt a mikro abszolút egyfordulatú fotoelektromos kódolót széles körben és professzionálisan alkalmazzák a központi miniatűr automatizálási területeken, nagy pontosságú pozicionálást biztosítva üreges csésze motorokhoz (mag nélküli motorokhoz), ügyes robotkezekhez és nagy sűrűségű ZR modul pozicionáló rendszerekhez. Csúcskategóriás gyártási ágazatokat szolgál ki, beleértve a fejlett orvosi eszközöket, az ipari automatizálást és a professzionális robotberendezéseket. Az EC-Micro sorozat robusztus, mágneses-immun mozgás-visszacsatolást biztosítva segít a globális rendszerintegrátoroknak és mérnököknek optimalizálni miniatűr mozgásvezérlő rendszereik általános pontosságát, stabilitását és kompaktságát.

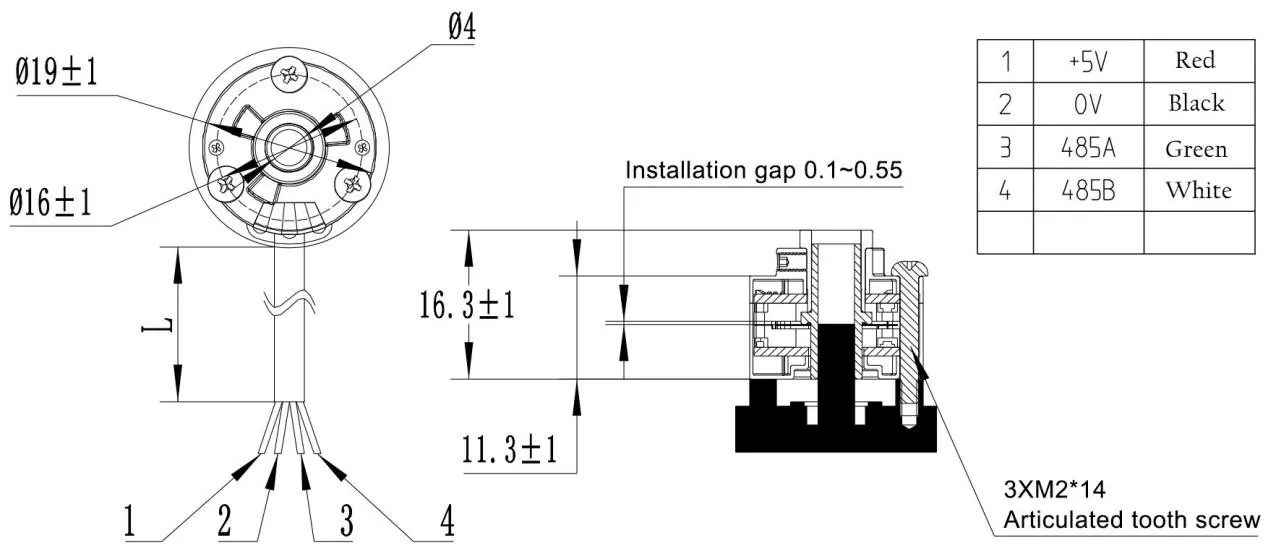

Gyártási adatok és méret / mm
