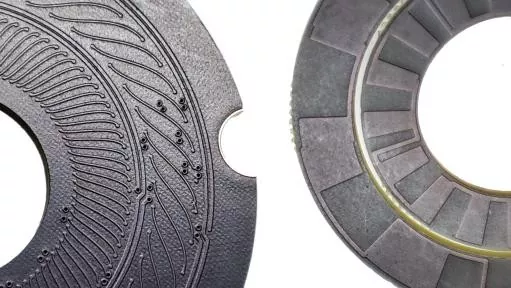

Abszolút többfordulatos induktív kódoló

A SEA MOTION egy megbízható kínai abszolút többfordulatos induktív jeladó beszállítója, amely nagy teljesítményű, többfordulatú abszolút induktív jeladókat kínál többciklusú, folyamatos forgó mozgásméréshez. Az egyfordulatú pozicionálás korlátait megszegve ez a kódoló pontosan rögzíti az elfordulás szögét és a teljes fordulatszámot több fordulaton belül az induktív érzékelés és az intelligens jelfeldolgozás révén. Folyamatosan tárolja az összes pozíció- és fordulatadatot, adatvesztés nélkül a kikapcsolás után, és nincs szükség ismételt nulla kalibrációra.

Céges videó

Paraméter

Elektromos paraméter

Ez a kódoló nagy pontosságú és nagy távolságú mérési képességet integrál. Támogatja a több száz vagy akár több ezer fordulatú folyamatos pozíciófigyelést, miközben fenntartja a nagy felbontást és az alacsony késleltetésű jelkimenetet. Az ipari minőségű induktív technológiát alkalmazva erős interferencia-ellenes képességgel, ütésállósággal és nedvességállósággal rendelkezik, így alkalmas a hosszú távú, megszakítás nélküli ipari működésre. Különféle ipari kommunikációs interfészeket támogat, és kompatibilis az összetett automatikus vezérlőrendszerekkel, kiváló stabilitással és skálázhatósággal.

Termékek videó

Terminál definíciók

A termékek mérete

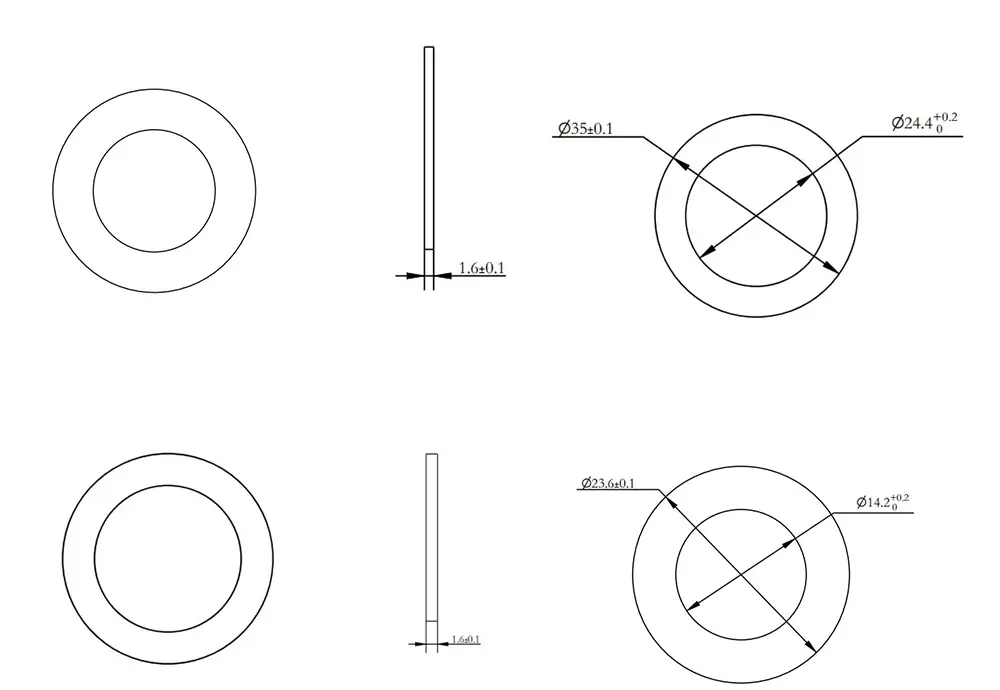

A rotor méretei / külső és belső

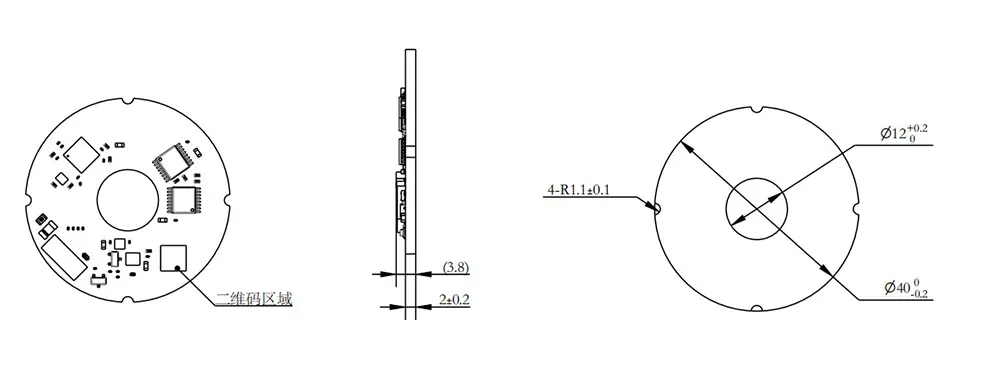

állórész méretei

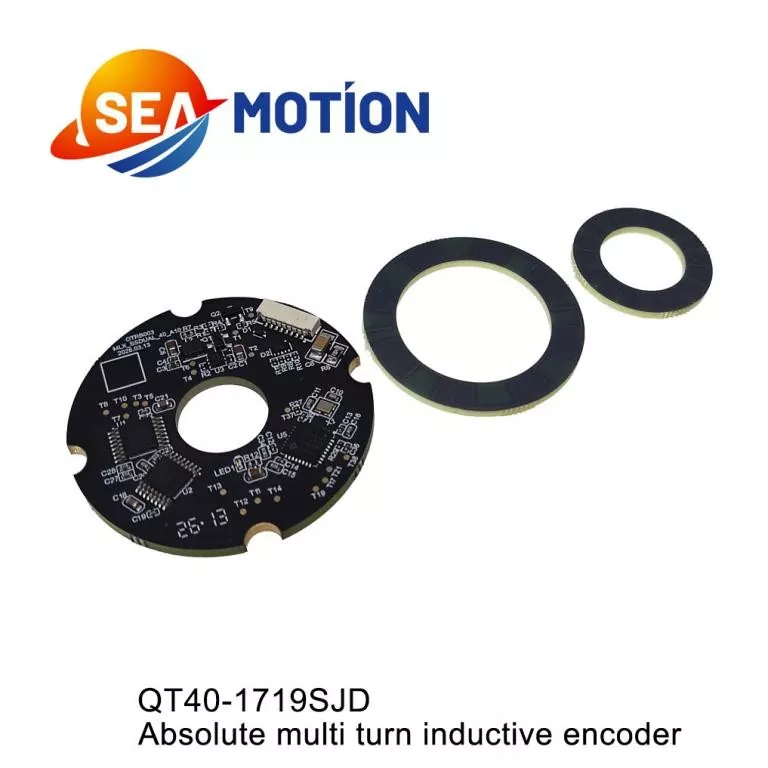

Q T 40- 1719 S JD

①②③  ④  ⑤ ⑥

①-Q: DM Q sorozatú induktív jeladó

②-T: Lpsilateralis kettős kódoló

③-40: Állórész külső átmérője 40 mm

④-1719: 17:motor kódoló felbontása: 17 bit;

19:Csökkentő felbontás: 19bit

⑤-S: Jeltípus: SPI

⑥-JD: Radiális (vízszintes terminálkijárat)

Az abszolút többfordulatú induktív jeladó a hosszú löketű és többfordulatos mozgásszabályozás alapvető felszerelése. Széles körben használják nagy teherbírású ipari gépekben, felvonó vontatási rendszerekben, szélenergia-termelő berendezésekben, repülőgép-forgató mechanizmusokban és nagy automatizált emelőberendezésekben. Megbízható többfordulatú helyzetvisszacsatolást biztosít nagy távolságú és többciklusú forgó mozgásokhoz, garantálva a precíz vezérlést és a nagy ipari berendezések biztonságos működését.

Telepítési videó

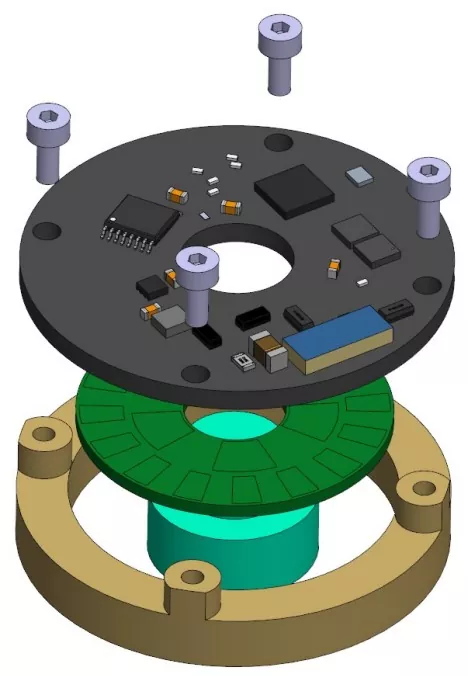

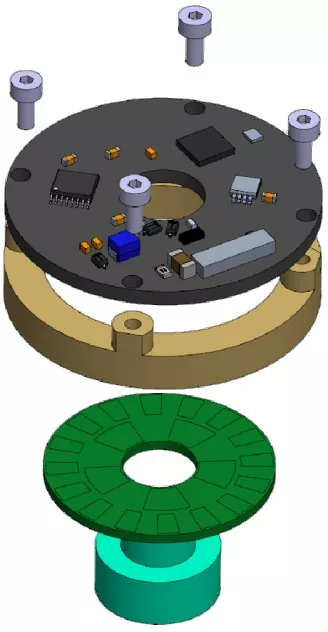

Telepítési rajz                  A telepítéshez szükséges eszközök

Phillips nyomaték csavarhúzó

1,5 mm-es imbuszkulcs nyomatékkulcs (metrikus)

4 db M2x5,5 csillagfejű csavar lapos alátéttel

2 x M3x3 hatlapfejű csésze-hegyű rögzítőcsavar

8 db M1,6x6 csillagfejű süllyesztett csavar

Telepítési sorrend

Rotor beszerelése:

① Szerelje fel a jeladó forgórészét a motor tengelyére, és helyezze el megfelelően;

②Használjon DP460 ragasztót a jeladó rotor lemezének biztonságos rögzítéséhez a tengely hüvelyéhez.

[Jegyzet]:

1) Ha a rotor magasságát állítani kell, csak a beállítás befejezése után hajtsa végre a meghúzási lépést;

2) A csavarok kilazulásának megakadályozása érdekében a menetes furatokat előzőleg kenje fel menetrögzítő ragasztóval, vagy használjon előre bevont csavarokat.

Az ajánlott meghúzási nyomaték 7 ± 0,2 kgf·cm.

Állórész beszerelése:

① Helyezze a jeladó állórészét a rögzítési felületre, és illessze be a négy csavarlyukat;

② Egy Phillips nyomatékcsavarhúzóval hajtsa be egyenként a négy csavarszerelvényt

(M2x5,5 Phillips laposfejű csavar + lapos alátét szerelvény).

[Megjegyzés]: A csavarok kilazulásának megelőzése érdekében előzetesen vigyen fel menetrögzítő ragasztót a menetes furatokra, vagy használjon előre bevont csavarokat. Javasolt meghúzási nyomaték: 2,8 ± 0,2 kgf·cm.
