Abszolút egyfordulatú induktív kódoló

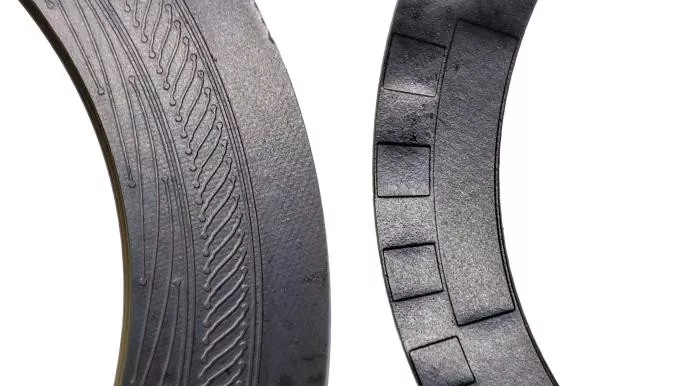

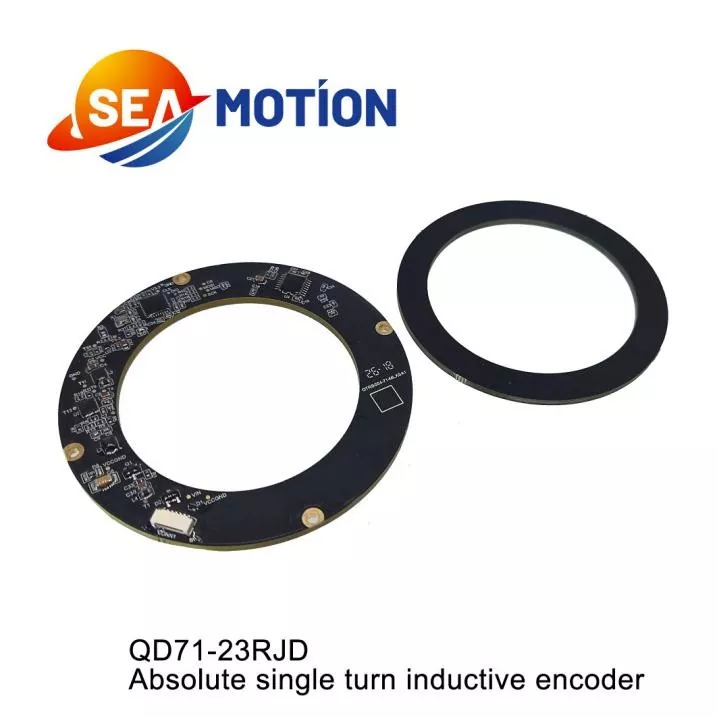

Megbízható kínai abszolút egyfordulatú induktív jeladóként a SEA MOTION az egyfordulatú abszolút induktív jeladókra specializálódott, amelyeket 0–360°-os teljes kör precíz pozicionálásra terveztek. Ez a professzionális érzékelőeszköz az abszolút szöghelyzeteket induktív jelcsatoláson keresztül számítja ki, és egyetlen forgatáson belül minden szögre kizárólagos kódolást ad ki. Az áramellátás visszaállítása után nem igényel homing műveletet, és valós idejű pontos pozícióadatokat tart fenn, ideális választás az egyciklusú forgómozgás megfigyeléséhez.

Céges videó

Paraméter

Elektromos paraméter

A termék a nagy pontosság és a nagy stabilitás megkülönböztető előnyeivel büszkélkedhet. Ultra-alacsony szöghibát és nagy ismételhetőséget ér el, támogatja a nagy felbontású szögérzékelést. Mechanikus érintkezési kopástól mentes, hosszú élettartammal és nulla napi karbantartási költséggel rendelkezik. Ellenáll az elektromágneses interferenciának, a magas hőmérsékletnek és az ipari szennyezésnek, állandó teljesítményt biztosít bonyolult munkakörülmények között. Egyszerű felépítése, könnyű telepítése és erős kompatibilitása teszi a különféle szabványos mozgásvezérlő rendszerekhez alkalmazkodóvá.

Termékek videó

Terminál definíciók

A termékek mérete

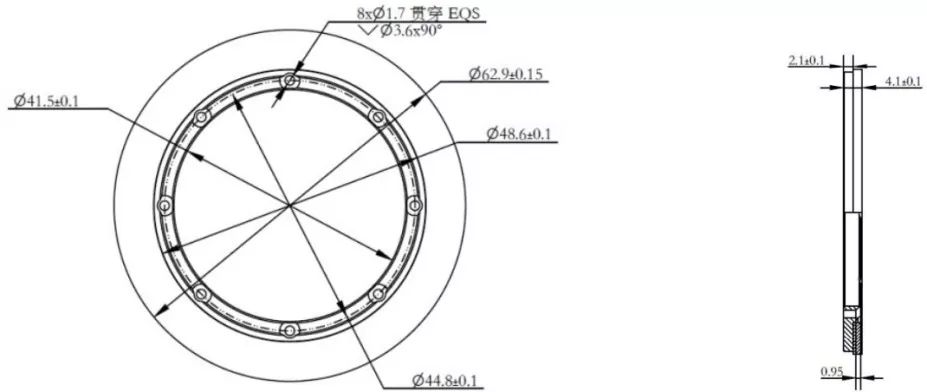

A rotor méretei

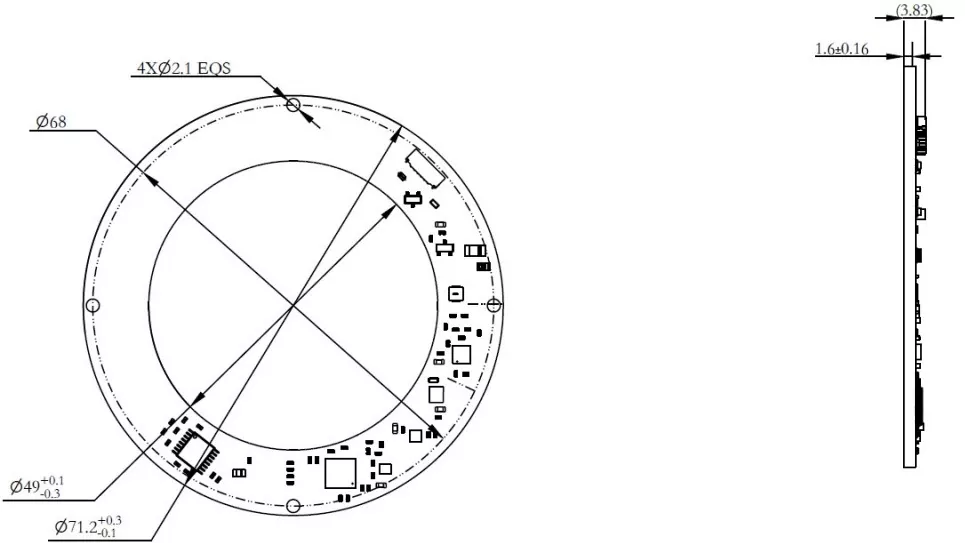

állórész méretei

Q D71 - 23 R JD

①②③  ④ ⑤ ⑥

①-Q: DM Q sorozatú induktív jeladó

②-D: Egyetlen kódoló

③-71: Külső átmérő 71 mm

④-23: Kódoló felbontása: 23 bites

⑤-B: Jeltípus: RS485

⑥-JD: Radiális (vízszintes terminálkijárat)

Az abszolút egyfordulatú induktív jeladót főként egyszögű pozicionálási és forgóvezérlési forgatókönyvekben alkalmazzák. Széles körben alkalmazzák az ipari forgó platformokon, az orvosi berendezések forgó alkatrészeiben, a kamera billenő rendszereiben, a vizsgálóműszer-forgó modulokban és a kis szervo forgó mechanizmusokban. Pontos szögvisszajelzést biztosít a rövid ciklusú forgó mozgásokhoz, biztosítva a precíziós forgóberendezések pontos pozícionálását és stabil működését.

Telepítési videó

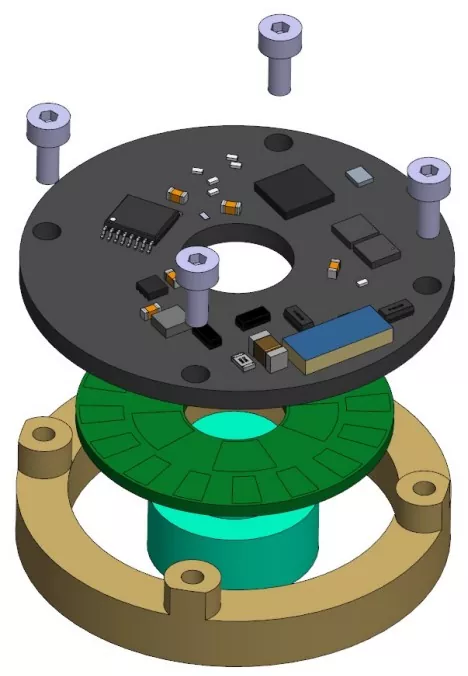

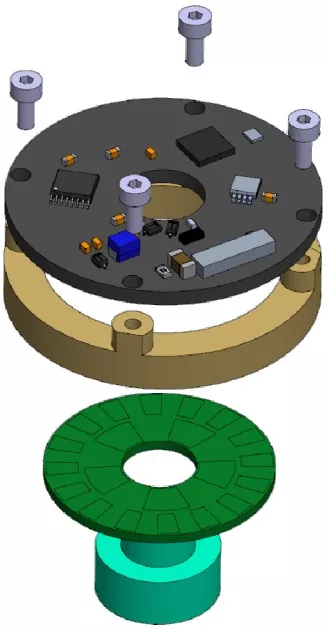

Telepítési diagram                 A telepítéshez szükséges eszközök

Phillips nyomaték csavarhúzó

1,5 mm-es imbuszkulcs nyomatékkulcs (metrikus)

4 db M2x5,5 csillagfejű csavar lapos alátéttel

2 x M3x3 hatlapfejű csésze-hegyű rögzítőcsavar

8 db M1,6x6 csillagfejű süllyesztett csavar

Telepítési sorrend

Rotor beszerelése:

① Szerelje fel a jeladó forgórészét a motor tengelyére, és helyezze el megfelelően;

②Használjon DP460 ragasztót a jeladó rotor lemezének biztonságos rögzítéséhez a tengely hüvelyéhez.

[Jegyzet]:

1) Ha a rotor magasságát állítani kell, csak a beállítás befejezése után hajtsa végre a meghúzási lépést;

2) A csavarok kilazulásának megakadályozása érdekében a menetes furatokat előzőleg kenje fel menetrögzítő ragasztóval, vagy használjon előre bevont csavarokat.

Az ajánlott meghúzási nyomaték 7 ± 0,2 kgf·cm.

Állórész beszerelése:

① Helyezze a jeladó állórészét a rögzítési felületre, és illessze be a négy csavarlyukat;

② Egy Phillips nyomatékcsavarhúzóval hajtsa be egyenként a négy csavarszerelvényt

(M2x5,5 Phillips laposfejű csavar + lapos alátét szerelvény).

[Megjegyzés]: A csavarok kilazulásának megelőzése érdekében előzetesen vigyen fel menetrögzítő ragasztót a menetes furatokra, vagy használjon előre bevont csavarokat. Javasolt meghúzási nyomaték: 2,8 ± 0,2 kgf·cm.
