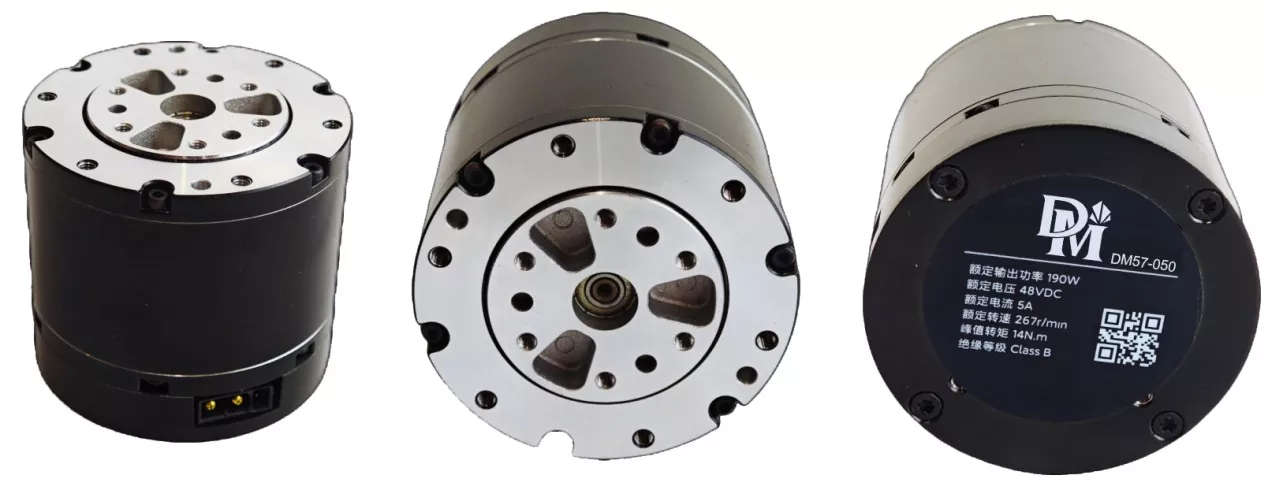

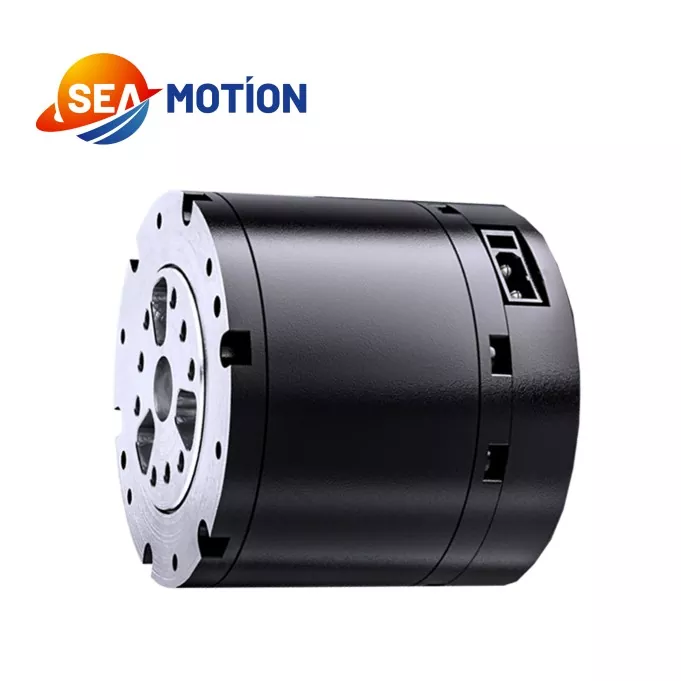

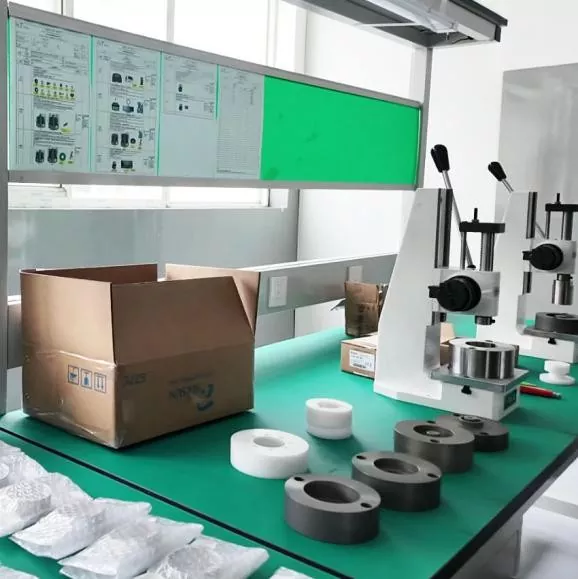

A SEA MOTION bolygócsuklós modul az egyik zászlóshajó alaptermékünk, a bolygócsökkentő szerkezettel optimalizálva, amely egyszerűbb kialakítással és magasabb költséghatékonysággal büszkélkedhet, mint a harmonikus reduktorok. A nagy teljesítményű keret nélküli nyomatékmotorokkal, kettős mágneses jeladó-visszacsatolóval és exkluzív dedikált meghajtókkal felszerelt stabil nyomatékkimenetet és megbízható működési pontosságot biztosít. Csapatunk az iparág vezető tehetségeit gyűjti össze, akik kiemelkedő robotizált közös K+F és határokon átnyúló ellátási lánc menedzsment tapasztalattal rendelkeznek. Komplett gyártási és minőségellenőrzési rendszert építünk ki prémium megmunkáló- és reduktorgyártókkal együttműködve. Minden modul szabványos tesztelésen megy keresztül, hogy biztosítsa a stabil teljesítményt és a magas költségű teljesítményt az ipari és intelligens robotalkalmazások számára.
|
Paraméter |
Érték |
|
Névleges feszültség |
48V |
|
Üzemi feszültség tartomány |
24V-60V |
|
Névleges kimeneti teljesítmény |
140W±10% |
|
Névleges nyomaték |
5N.m |
|
Csúcsnyomaték |
14N.m |
|
Futás iránya |
CW/CCW |
|
Üzemi hőmérséklet tartomány |
-20 ℃ és 50 ℃ között |
|
Működési páratartalom tartomány |
5% és 85% között |
|
Tárolási hőmérséklet tartomány |
-30 ℃ és 70 ℃ között |
|
Szigetelési fokozat |
B |
|
Nincs terhelési sebesség |
315 ford./perc±10% |
|
Noload áram |
0,5 kar |
|
Névleges terhelési sebesség |
260 ford./perc±10% |
|
Névleges terhelési fázisáram/A |
4,7 Apk±10% |
|
Fázis csúcsáram |
15,5 Apk±10% |
|
Szigetelési ellenállás/állórész tekercselés |
DC 500VAC, 100M Ohm |
|
Nagyfeszültségálló/állórész-héj |
600VAC,1s,2mA |
|
BEF |
0,095 Vrms/rpm±10% |
|
Vezeték ellenállása |
1,5Ω±10% |
|
Nyomaték állandó |
1,48 N.m/karok |
|
Motor induktivitása |
750μH±20% |
|
lengyelek |
28 |
|
Fázis |
3 |
|
Meghajtó típusa |
DSP |
|
Hányados |
10:1 |
|
Súly/g |
310g±3g |
|
A kódoló típusa és mennyisége |
Mágneses /2 db |
|

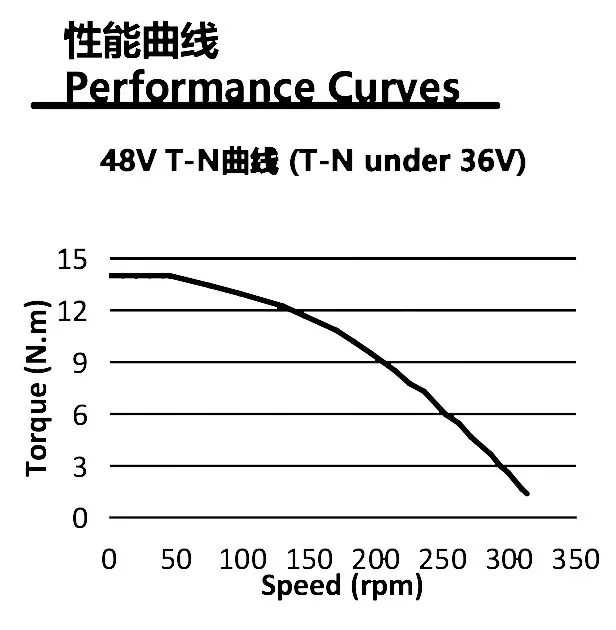

Terhelés (N.m) |
Munkaidő (s) |
|
5 |
Névleges |
|
7 |
120 |
|
10 |
18 |
|
12 |
10 |
|
14 |
5 |
A racionális szerkezeti kialakítással, stabil dinamikus teljesítménnyel és figyelemreméltó árelőnyökkel rendelkező SEA MOTION bolygócsuklós modul csökkenti az ipari küszöböt a robotizált csuklós telepítéshez. A kettős mágneses kódoló visszacsatolása pontos mozgásérzékelést biztosít, míg a hozzá illő dedikált meghajtó optimalizálja az általános működési stabilitást. Széles körben használják humanoid robotokban, gépkutyákban és együttműködő karokban, amelyek közepes és nagy pontosságú vezérlést igényelnek. Alkalmazkodik a robotok és elektromos robogók szedéséhez is, tartós, alacsony költségű és nagy stabilitású erőcsukló-támogatást biztosítva különféle intelligens mobil és ipari roboteszközökhöz.
