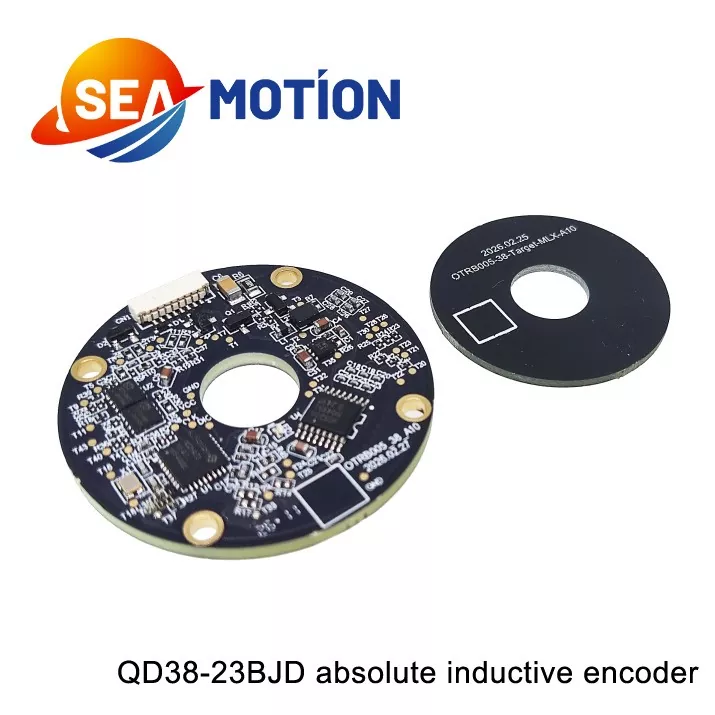

Abszolút induktív kódoló

Az autóipari szintű technológiából kiinduló rendszer több éves kiforrott kutatás-fejlesztési és tömeggyártási tapasztalatot örökölt az új energiafelhasználású járművek drive-by-wire alváza és elektromos meghajtás helyzetérzékelői terén, amelyeket az autóipari szintű megbízhatósági szabványok szerint fejlesztettek ki. Rendelkezik nagy pontosságú pozíció-visszajelzéssel, az érzékelési pontossággal egészen az ív második szintjéig, precíz szögérzékelést biztosít a robotcsuklók számára, és biztosítja a mozgásvezérlés stabilitását. Erős interferencia-elhárító képességekkel is büszkélkedhet.

Az induktív elvet és a dedikált jelfeldolgozó algoritmusokat alkalmazva, valamint közel száz EMC- és tartóssági teszten átesett, alkalmazkodik a nagy sebességű motorműködéshez és az erős mágneses interferencia környezetekhez.

Kiváló tételes konzisztencia: Az autóipari minőségű automatizált gyártósorokra és a végpontok közötti minőségellenőrzésre támaszkodva a tételek közötti konzisztencia megfelel a nagyszabású robotgyártás követelményeinek.

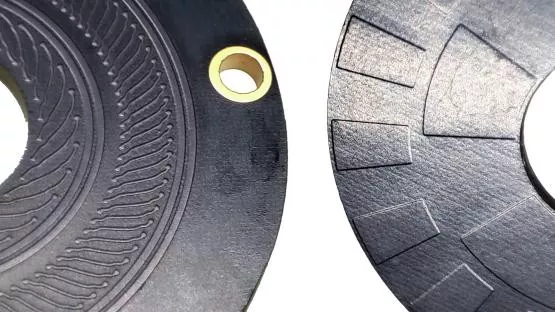

Kompakt szerkezet és erős alkalmazkodóképesség: A gyűrűs PCB tekercs és a maratott vezetőképes lemezjátszó szerkezet kis méretű, könnyen telepíthető, és tökéletesen illeszkedik a különféle üreges tengelyű csatlakozási modulokhoz.

Céges videó

Paraméter

Elektromos paraméter

Ez a kódoló kiemelkedő környezeti alkalmazkodóképességgel és szerkezeti tartóssággal rendelkezik. Érintkezésmentes működési elve kiküszöböli a mechanikai kopást, így biztosítva a hosszú távú karbantartásmentes működést. Immúnis a kóbor mágneses mezőkkel, porral, nedvességgel és vibrációval szemben, így tökéletesen alkalmazkodik a zord ipari környezethez. Akár 23 bitig terjedő nagy felbontásával és alacsony jelkésleltetésével támogatja a főbb kommunikációs protokollokat, beleértve az SSI-t és a BiSS-C-t, pontos és gyors pozícióvisszajelzést biztosítva. A kompakt és könnyű szerkezet rugalmas beépítést tesz lehetővé szűkös helyeken is.

Termékek Videó

Terminál definíciók

A termékek mérete

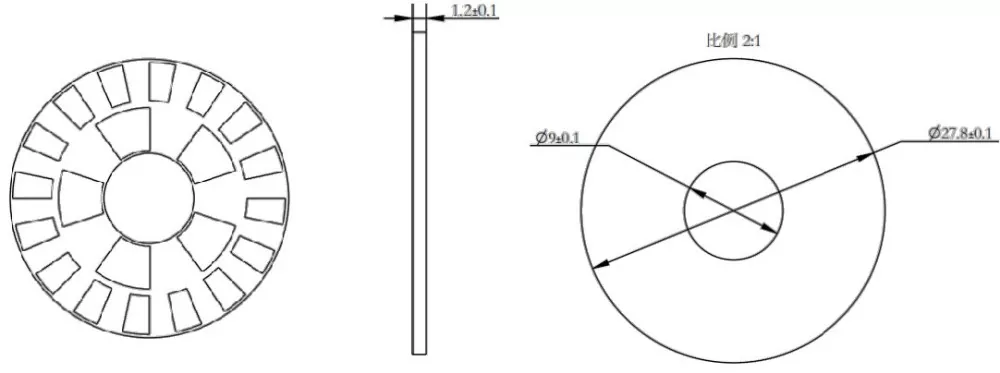

A rotor méretei

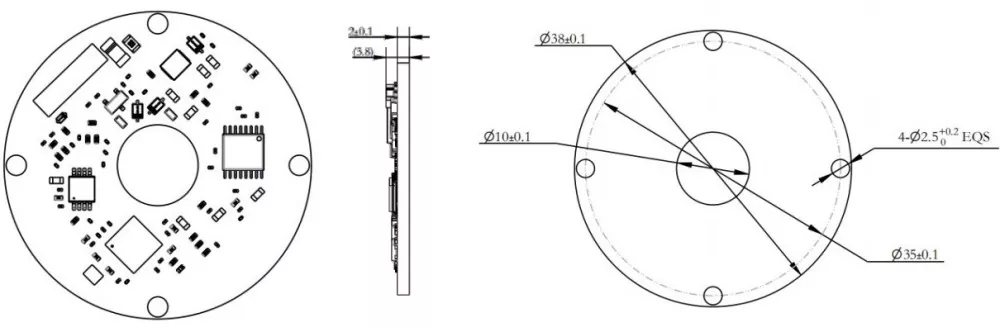

állórész méretei

Q D 38 - 23 B JD

①②③  ④ ⑤⑥

①-Q: DM Q sorozatú induktív jeladó

②-D: Egyetlen kódoló

③-38: Külső átmérő 38mm

④-23: Kódoló felbontása: 23 bites

⑤-B: Jeltípus: BiSS-C

⑥-JD: Radiális (vízszintes terminálkijárat)

Az ipari automatizálásban és a precíziós mozgásvezérlésben széles körben használt abszolút induktív kódoló robotkarokat, automatizált szerelősorokat, CNC szerszámgépeket és szervomotor-rendszereket szolgál ki. Ez vonatkozik a csomagológépekre, a textilberendezésekre és az intelligens logisztikai eszközökre is, amelyek stabil helyzet- és szögmérési adatokat biztosítanak az automatizált gyártási műveletek pontosságának, hatékonyságának és biztonságának biztosítása érdekében.

Telepítési videó:

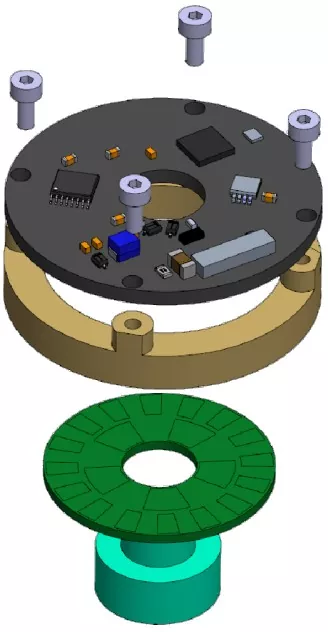

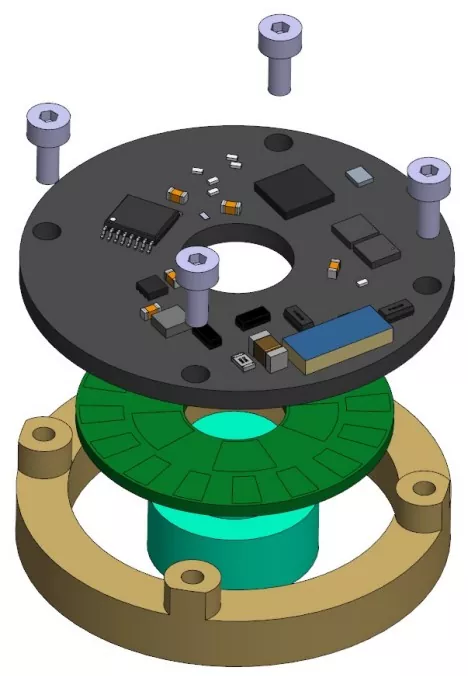

Telepítési diagram                 A telepítéshez szükséges eszközök

Phillips nyomaték csavarhúzó

1,5 mm-es imbuszkulcs nyomatékkulcs (metrikus)

4 db M2x5,5 csillagfejű csavar lapos alátéttel

2 x M3x3 hatlapfejű csésze-hegyű rögzítőcsavar

8 db M1,6x6 csillagfejű süllyesztett csavar

Telepítési sorrend

Rotor beszerelése:

① Szerelje fel a jeladó forgórészét a motor tengelyére, és helyezze el megfelelően;

②Használjon DP460 ragasztót a jeladó rotor lemezének biztonságos rögzítéséhez a tengely hüvelyéhez.

[Jegyzet]:

1) Ha a rotor magasságát állítani kell, csak a beállítás befejezése után hajtsa végre a meghúzási lépést;

2) A csavarok kilazulásának megakadályozása érdekében a menetes furatokat előzőleg kenje fel menetrögzítő ragasztóval, vagy használjon előre bevont csavarokat.

Az ajánlott meghúzási nyomaték 7 ± 0,2 kgf·cm.

Állórész beszerelése:

① Helyezze a jeladó állórészét a rögzítési felületre, és illessze be a négy csavarlyukat;

② Egy Phillips nyomatékcsavarhúzóval hajtsa be egyenként a négy csavarszerelvényt

(M2x5,5 Phillips laposfejű csavar + lapos alátét szerelvény).
