Absztrakt:A modern ipari automatizálásban a pontos pozícióvisszajelzés és a stabil kommunikáció elengedhetetlen a berendezések hatékonyságának és biztonságának javításához. AProfiBUS DP nagy teljesítményű kódolóáltal kifejlesztettJingyuezord ipari környezetekhez tervezték, ahol nagy pontosság, erős védelem és megbízható adatátvitel szükséges. Fejlett mágneses érzékelő technológiájával, robusztus házával és ProfiBUS DP kommunikációs képességével ez a kódoló megbízható megoldást kínál az acélgyártás, petrolkémiai, bányászati, energiatermelési és nehézgépészeti alkalmazásokhoz.

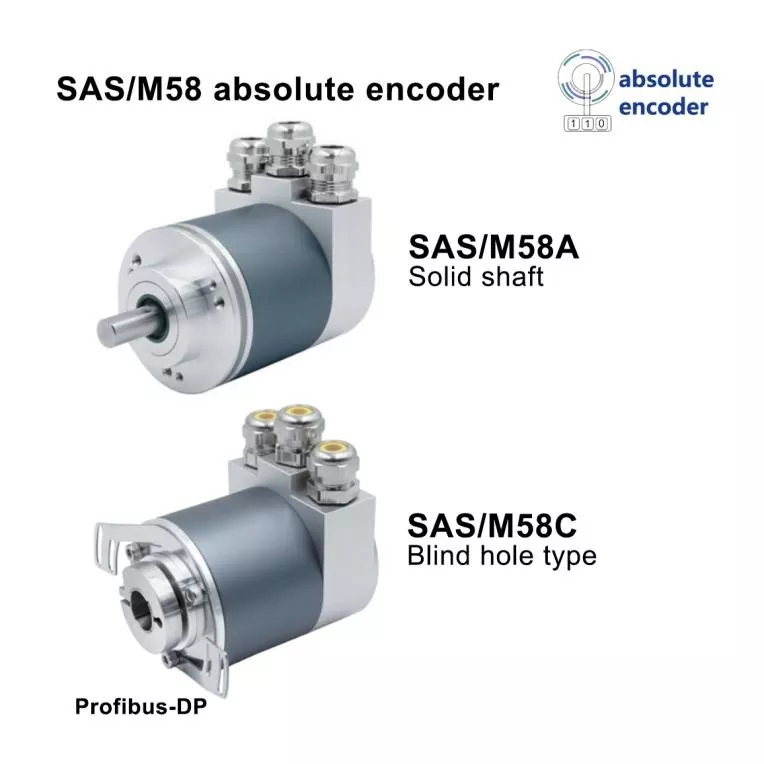

A ProfiBUS DP Heavy Duty Encoder egy ipari minőségű abszolút jeladó, amelyet arra terveztek, hogy pontos pozíciómérést és valós idejű visszacsatolást biztosítson az igényes automatizálási környezetekben. A szabványos gépekben használt hagyományos kódolókkal ellentétben a nagy teherbírású modelleket úgy tervezték, hogy ellenálljanak a vibrációnak, a pornak, a nedvességnek, a hőmérséklet-ingadozásoknak és az elektromágneses interferenciának.
A Jingyue ProfiBUS DP Heavy Duty Encoder 58 mm-es ipari szerkezetet alkalmaz, nagy szilárdságú alumíniumötvözet vagy rozsdamentes acél házzal. Egyesíti a fejlett mágneses indukciós technológiát és a ProfiBUS DP busz kommunikációt, hogy stabil helyzet-visszacsatolást érjen el összetett ipari vezérlőrendszerekhez. Az enkóder támogatja az egyfordulatú és a többfordulatos mérési módokat is, lehetővé téve az ipari berendezések számára, hogy áramkimaradás után is megőrizzék a pontos pozicionálást.
A ProfiBUS DP ipari kommunikációs technológia használatával a kódoló gyors és megbízható adatátvitelt tesz lehetővé érzékelők, PLC rendszerek és automatizálási vezérlők között. Ez alkalmassá teszi a folyamatos működést, precíz mozgásvezérlést és nagy rendszermegbízhatóságot igénylő alkalmazásokhoz.
Az ipari jeladó teljesítménye közvetlenül befolyásolja az automatizálási berendezések pontosságát és stabilitását. A ProfiBUS DP Heavy Duty Encoder számos olyan előnnyel rendelkezik, amelyek segítik a gyártókat a gyártás megbízhatóságának javításában.
Ezek a tulajdonságok a kódolót megbízható visszacsatoló komponenssé teszik a hosszú élettartamot és egyenletes teljesítményt igénylő ipari automatizálási rendszerek számára.
A műszaki specifikációk megértése segít a mérnököknek a megfelelő jeladó-megoldások kiválasztásában a berendezés követelményeinek megfelelően. Az alábbi táblázat összefoglalja a ProfiBUS DP Heavy Duty Encoder főbb paramétereit.
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | 58 mm-es ProfiBUS DP nagy teljesítményű jeladó |
| Ház anyaga | Alumíniumötvözet, rozsdamentes acél opcionális |
| Jelkimenet | ProfiBUS DP busz interfész |
| Protokoll támogatás | DPV0, DPV1, DPV2, 2. osztály (EN50170 + EN50254) |
| Abszolút típus | Egyfordulatú / Többfordulós |
| Egyfordulatú felbontás | 12 bites, 13 bites, 16 bites lehetőségek |
| Többfordulatú felbontás | Akár 14 bites |
| Tápegység | 10-30VDC |
| Átviteli sebesség | Akár 12 Mbit |
| Maximális sebesség | 6000 ford./perc |
| Üzemi hőmérséklet | -30 ℃ és +85 ℃ között |
| Védelmi fokozat | IP65 / IP66 / IP68 opciók |
| Ütésállóság | 1000 m/s², 6 ms (100 g) |
| Rezgéscsillapító teljesítmény | 20g |
Az ipari automatizálási rendszerek olyan érzékelőket igényelnek, amelyek folyamatos működés mellett is képesek megőrizni a pontosságot. A ProfiBUS DP Heavy Duty Encoder számos előnnyel rendelkezik a hagyományos visszacsatoló eszközökhöz képest.
A nehézipari berendezések gyakran vibrációval, porral, páratartalommal és hőmérséklet-változással járó körülmények között működnek. A megerősített fémház és a magas védelmi fokozat segít megelőzni a környezeti károkat és megőrizni a stabil mérési pontosságot.
A ProfiBUS DP kommunikációs interfész közvetlen integrációt tesz lehetővé ipari PLC rendszerekkel. A nagy sebességű adatcsere javítja a válaszidőt és támogatja a precíz mozgásvezérlést az automatizált gyártósorokon.
A tartós mechanikai felépítésnek és a védelmi funkcióknak köszönhetően a jeladó csökkenti a karbantartási gyakoriságot és javítja a berendezések általános rendelkezésre állását. Ez különösen fontos azokban az iparágakban, ahol a váratlan leállások jelentős termelési veszteségeket okozhatnak.
A különböző gépek eltérő beépítési struktúrát igényelnek. Az enkóder többféle karima kialakítást, 6-15 mm-es tengelyméreteket és különféle csatlakozókonfigurációkat támogat, megkönnyítve a rendszerintegrációt.
Nagy tartósságának és kommunikációs képességének köszönhetően a ProfiBUS DP Heavy Duty Encodert széles körben használják olyan iparágakban, amelyek pontos mozgásfigyelést és megbízható automatizálási vezérlést igényelnek.
A megfelelő kódoló kiválasztásához figyelembe kell venni a mechanikai szerkezetet, a kommunikációs követelményeket, a környezeti feltételeket és a rendszer kompatibilitását.
| Kiválasztási tényező | Fontos megfontolások |
|---|---|
| Munkakörnyezet | Vegye figyelembe a port, a nedvességet, a vibrációt, a hőmérsékletet és a vegyi expozíciót. |
| Felbontási követelmény | Válassza ki a megfelelő egy- és többfordulós felbontást a pozicionálási pontosságnak megfelelően. |
| Kommunikációs rendszer | A PLC-vel és az ipari vezérlőhálózatokkal való kompatibilitás megerősítése. |
| Mechanikai szerelés | Válassza ki a megfelelő karimatípust, tengelyméretet és kábelkimeneti irányt. |
| Védelmi fokozat | Válassza ki az IP védelmi szintet a tényleges munkakörülmények alapján. |
A professzionális műszaki támogatás segíthet az ügyfeleknek elkerülni a helytelen kiválasztást, és biztosíthatja, hogy a kódoló illeszkedjen a teljes automatizálási rendszerhez.
A fő előnye, hogy képes pontos helyzet-visszajelzést adni, miközben stabil kommunikációs teljesítményt tart fenn kemény ipari környezetben. A nagy felbontású érzékelési technológiát a megbízható ProfiBUS DP adatátvitellel ötvözi.
Igen. A ProfiBUS DP Heavy Duty Encoder megerősített ipari szerkezettel és erős rezgésállósággal készült, így alkalmas nehézgépekhez és ipari gyártóberendezésekhez.
Igen. Támogatja az egyfordulatú és a többfordulatos abszolút mérési módokat is, lehetővé téve a felhasználók számára a megfelelő visszacsatolási megoldások kiválasztását az alkalmazási követelményeknek megfelelően.
Széles körben használják acélgyártásban, petrolkémiai üzemekben, bányászati berendezésekben, energiatermelő rendszerekben, nehézgépekben és automatizált gyártósorokban.
Az ügyfeleknek tájékoztatást kell adniuk a berendezés típusáról, a PLC kommunikációs rendszerről, a telepítési követelményekről, a működési környezetről és a pontossági követelményekről. Műszaki szakemberek tudnak ajánlani egy megfelelő konfigurációt.
A ProfiBUS DP Heavy Duty Encoder a modern ipari automatizálási rendszerek alapvető eleme, amelyek pontos visszacsatolást, erős tartósságot és megbízható kommunikációt igényelnek. Fejlett mágneses érzékelő technológiájával, robusztus védelmi kialakításával és rugalmas konfigurációs lehetőségeivel segíti az iparágakat biztonságosabb és hatékonyabb mozgásvezérlésben. Ha professzionális kódoló megoldást keres az igényes ipari alkalmazásokhoz, kéremlépjen kapcsolatba velünkműszaki tanácsadásért, testreszabott megoldásokért és versenyképes gyártási támogatásért.
