Lineáris motorok

A SEA MOTION lineáris motorok főként négy sorozatra oszthatók:

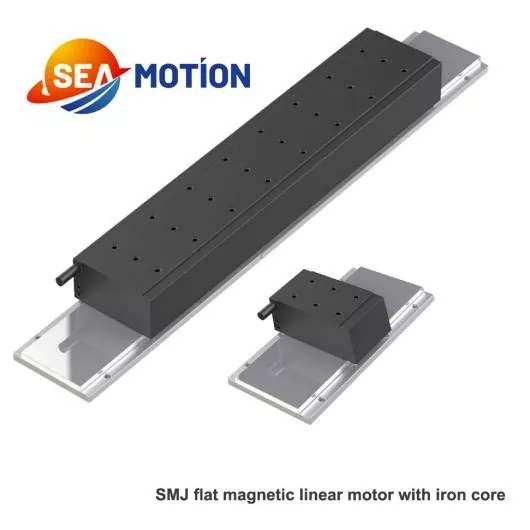

1.SMJ sorozatú lapos mágneses lineáris motor vasmaggal

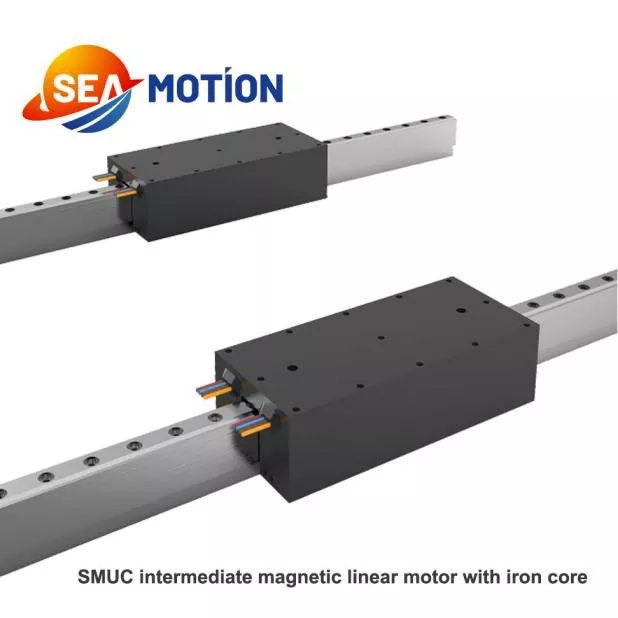

2. SMUC sorozatú köztes mágneses lineáris motor vasmaggal

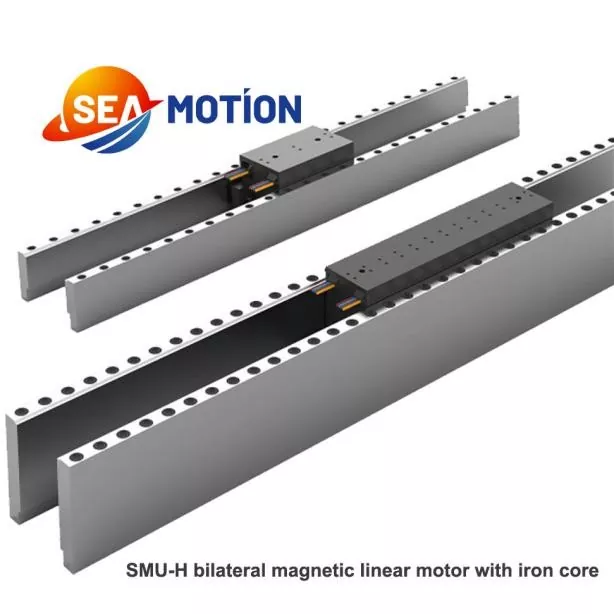

3. SMU-H sorozatú kétoldali mágneses lineáris motor vasmaggal

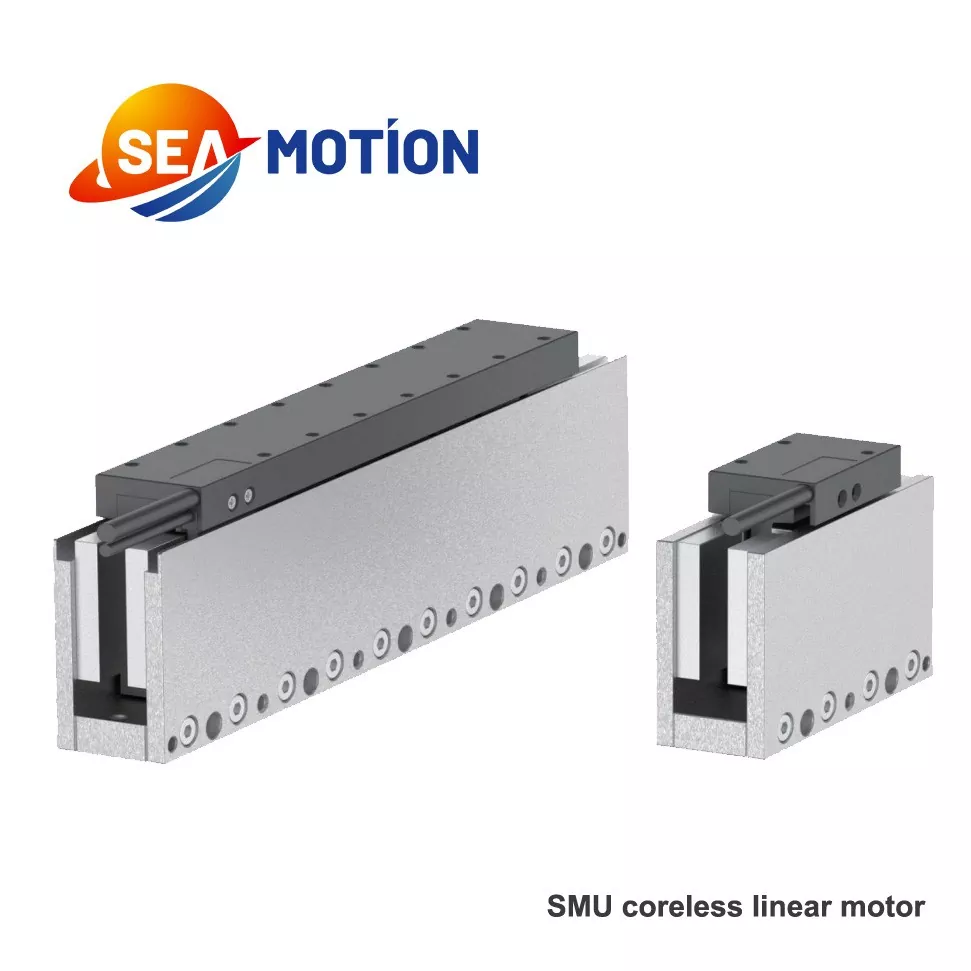

4. SMU sorozatú kétoldali mágneses lineáris motor vasmag nélkül

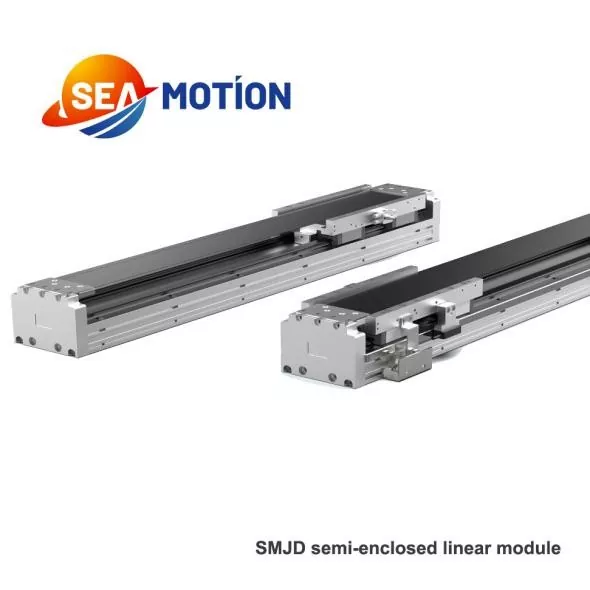

Szintén elérhető a félig zárt SMJE sorozat.

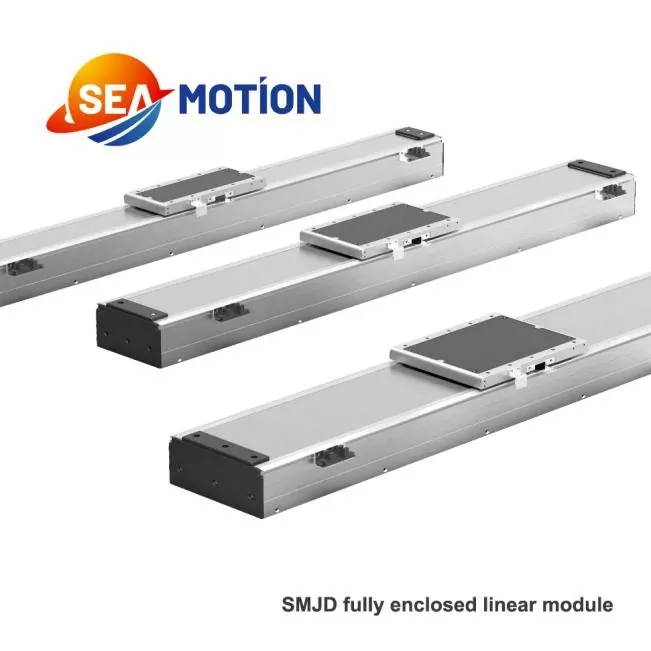

Teljesen zárt SMJD

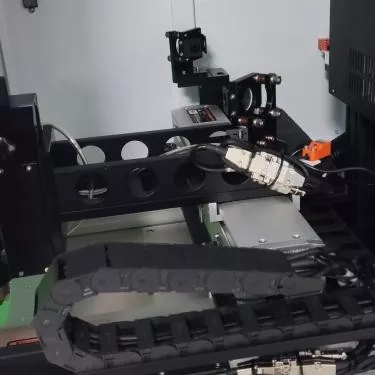

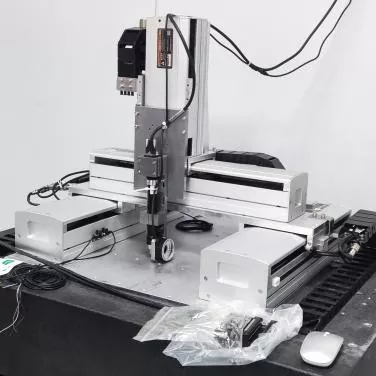

Lineáris motorokra alapozva különféle berendezéseket is fejlesztettünk és gyártottunk, például nagy pontosságú lézervágó berendezéseket, valamint vizuális felismerő és ellenőrző berendezéseket.

Termék paraméter

Közvetlenül lineáris mozgást ad ki, átviteli holtjáték nélkül, kopás nélkül, rendkívül nagy pontossággal, valamint ultragyors gyorsítással és lassítással, így a csúcsminőségű precíziós mozgásvezérlés központi elemévé válik.

Konkrét alkalmazások:

I. Félvezetők és kijelzőpanelek

Litográfiai gépszín és maszkbeállítás: nanoméretű pozicionálás, a chipgyártási folyamatok fő mozgatórugója

Ostyaátvitel, forgácscsomagolás, szortírozás és ragasztás: tiszta és pormentes, mikron szintű ismételhető pozicionálás, nagy sebességű ciklusidő

OLED/LCD vágás, laminálás és ellenőrzés: Nagy sebességű, stabil, vibrációmentes, hosszú löketű toldás

PCB fúrás és lézeres mikrolyuk feldolgozás: nagy pontosságú, nagyfrekvenciás oda-vissza mozgás

II. Precíziós CNC szerszámgépek és formamegmunkálás

Nagy sebességű 5 tengelyes megmunkáló központok, ultraprecíziós köszörűgépek/esztergagépek: Kicseréli a golyóscsavarokat, nincs holtjáték, gyorsulás 2g+, gyorsmenet 70m/perc, jelentősen javítja a felületminőséget és a megmunkálási hatékonyságot

Gantry marás, lézeres vágás/gravírozás, bélyegzés: nagy dinamikus reakció, hosszú löket, alacsony karbantartás

Precíziós formák, optikai alkatrészek és repülőgép-alkatrészek ultraprecíziós megmunkálása

III. Új energiájú lítium akkumulátorok és fotovoltaik (nagy sebességű, nagy pontosságú tömeggyártás)

Lítium akkumulátorok: elektródák egymásra rakása, stancolása, tekercselése, elektrolit befecskendezése, csomagolása és megjelenésének ellenőrzése; ±0,01 mm nagy pontosságú egymásra rakás, felgyorsítja a termelést és növeli az energiasűrűséget.

Fotovoltaik: Cellák válogatása, EL-tesztelés és nagy pontosságú igazítás húrhegesztőgépekkel.

Hidrogén üzemanyagcellák és energiatároló modulok: precíziós összeszerelés

IV. Orvosi és egészségügyi (csendes, stabil, mikrométeres biztonsági vezérlés)

CT/MRI szkennelő táblázatok: Alacsony sebességű és stabil működés, alacsony zajszint, ultra hosszú élettartam, precíz oda-vissza mozgatható pozicionálás

Minimálisan invazív sebészeti robotok, mikrosebészeti manipulációs platformok: Millinewton szintű erőszabályozás, mikrométer szintű pozicionálás

DNS-szekvenálás, biológiai mintaelemzés, precíziós fogászati ​​berendezések, in vitro diagnosztikai műszerek

V. 3C elektronikai automatizálás

Nagy sebességű elhelyező gépek, adagológépek, behelyező gépek, FPC rugalmas áramköri lapok ragasztása

Mobiltelefon/félvezető modul összeszerelés, látásvizsgálat, nagysebességű válogatás

3D nyomtatás, precíziós fém fröccsöntés pick-and-place

VI. Vasúti tranzit és Maglev szállítás

Lineáris motoros metrók, kisvasút, metróvonatok: Erős mászóképesség, szűk fordulási sugár, alacsony zajszint és karbantartásmentes működés

Mágneses levitációs vonatok, intelligens Maglev szállítószalagok, AGV nagysebességű kezelés

Automata állomásajtók, intelligens pályaellenőrző berendezések

VII. Intelligens logisztikai szállítás

Műhely Mágneses Levitációs Rugalmas szállítószalag: Független kocsik, változtatható sebességű és vágánycsere, nagy sebességű válogatás, pormentes tisztatér

Automata raktár: Nagy sebességű emelő, nagy sebességű válogatógépek, intelligens expressz válogatás

VIII. Katonai és repülési, valamint tudományos kutatási tesztelés

Rakéta/repülőgép vibrációs tesztállványok, elektromágneses katapult szimuláció

Műholdas antenna telepítése, űrrepülési szelepek precíziós vezérlése, repülőgép terhelési tesztelése

Egyetemi precíziós optikai platformok, nanoméretű mérőműszerek, magas és alacsony hőmérsékletű extrém környezeti mozgásplatformok

IX. Egyéb csúcskategóriás alkalmazások

Precíziós koordináta mérőgépek, rácsvizsgáló platformok

Precíziós eltolási fokozatok optikai lencsefókuszáló és litográfiai gépekhez

Precíziós nyomtatás, szitanyomás és nagy pontosságú ragasztóberendezések

Gyártási méret és F-V görbe

méret / mm

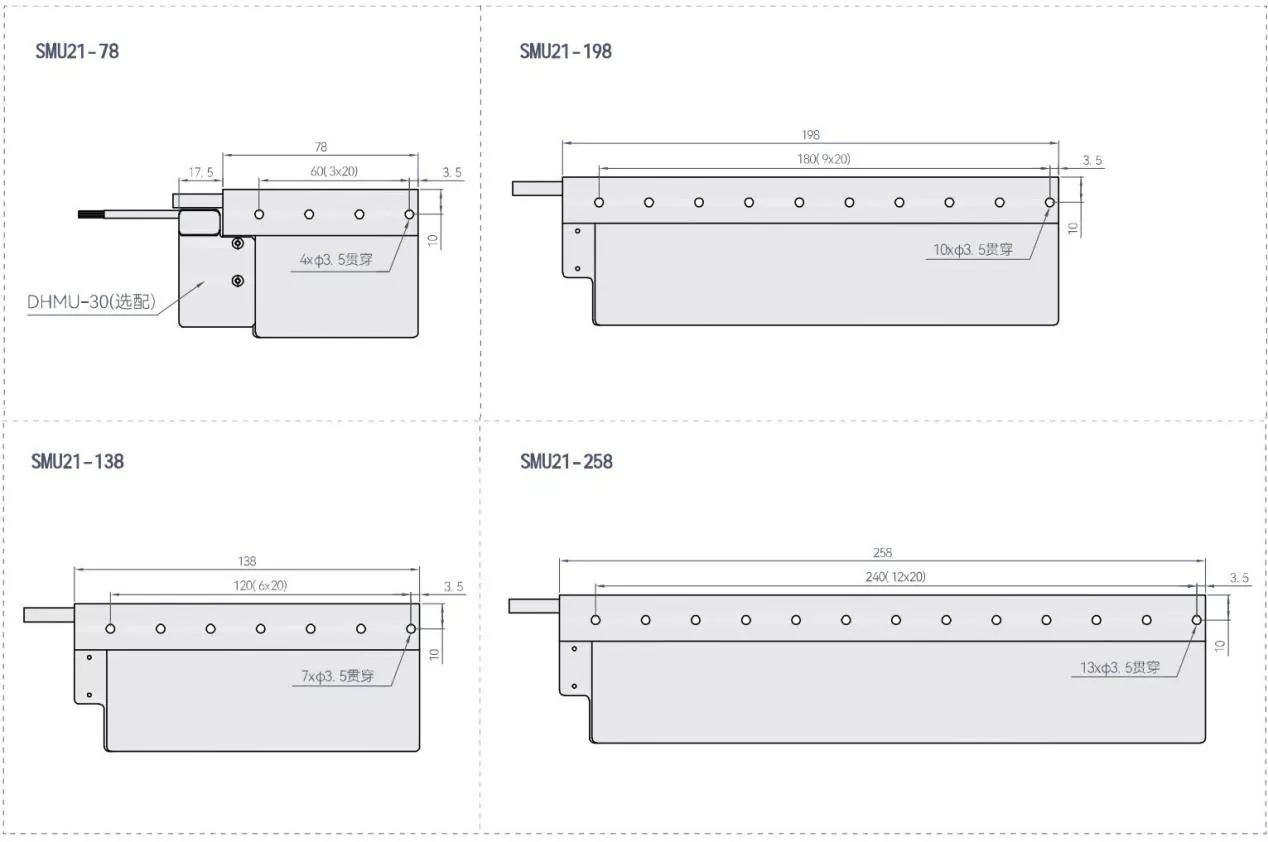

SMU21 mozgatható méret

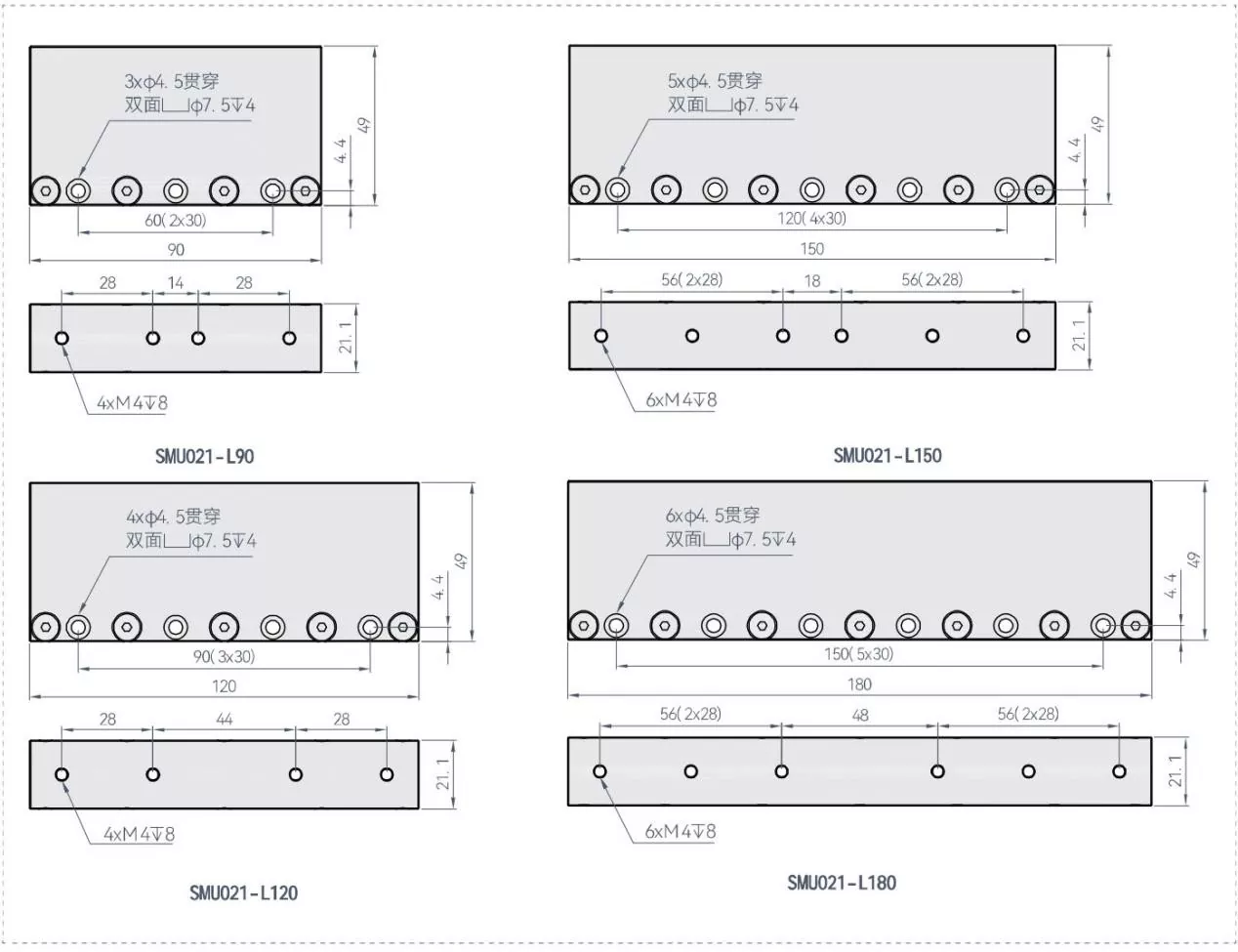

SMU21 állórész mérete

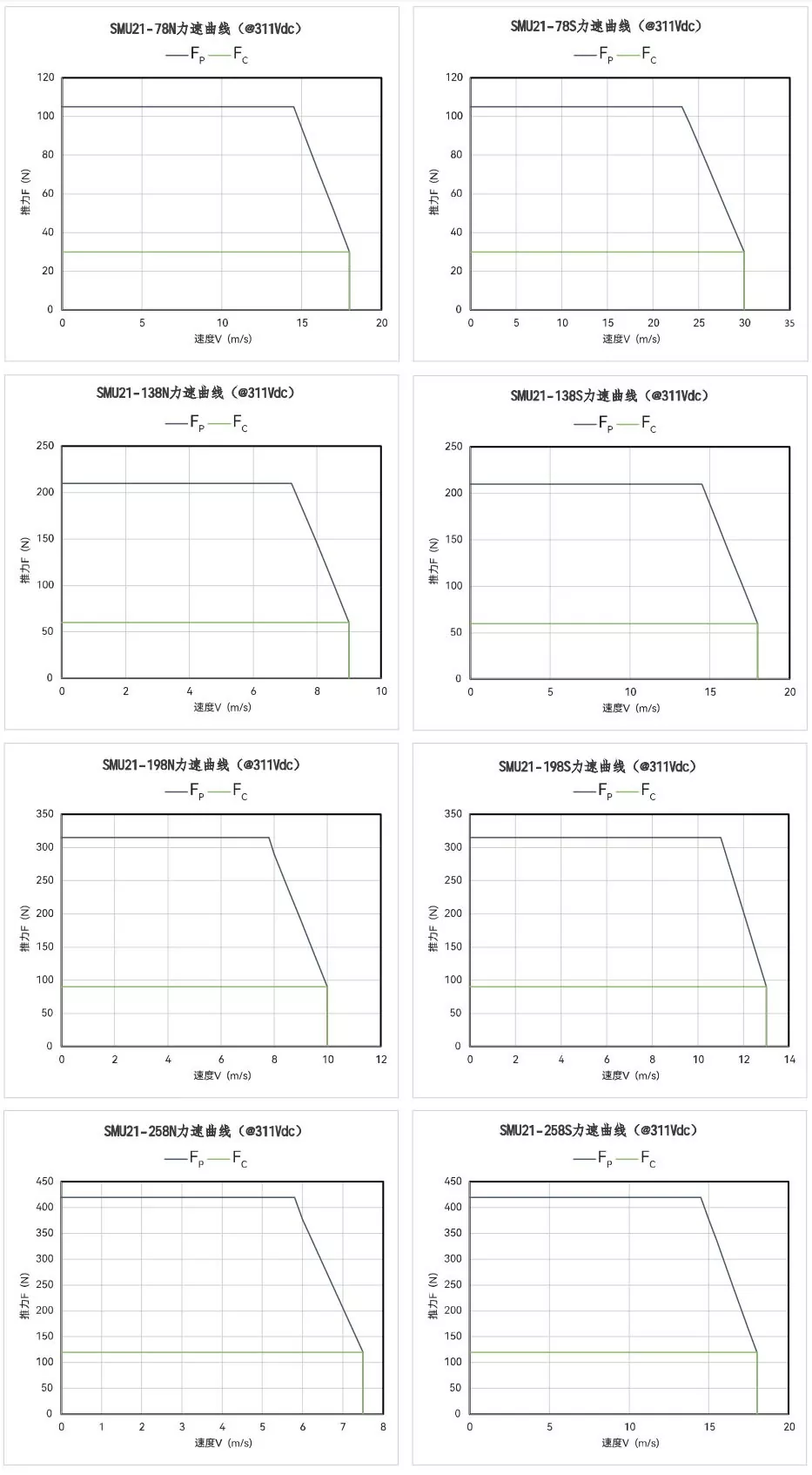

SMU21 F-V görbe
