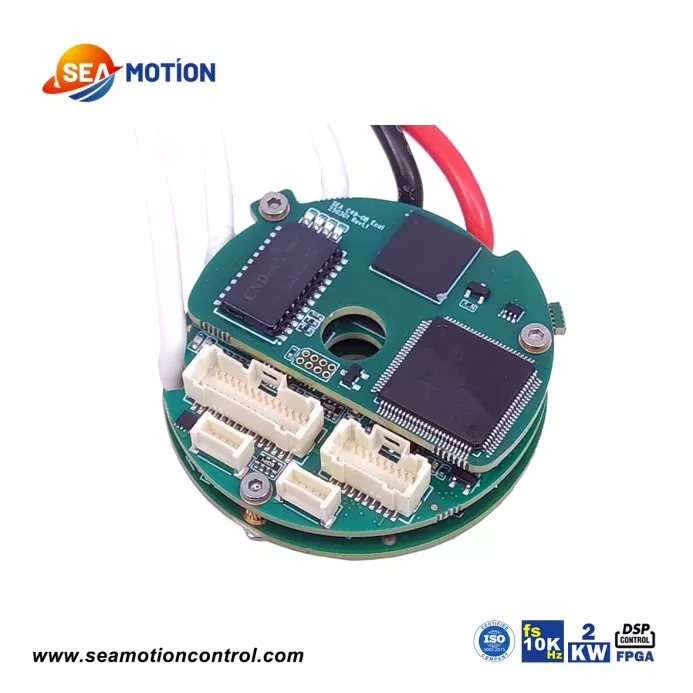

A SEA C49 kör alacsony feszültségű egyenáramú szervohajtás a SEA MOTION Ring sorozat legkisebb terméke. Továbbra is DSP+FPGA architektúrát használ, ami rendkívül hatékony adatfeldolgozási képességet biztosít számára. A SEA C49 támogatja az EtherCAT és CANopen busz kommunikációs protokollokat, és támogatja a különböző főbb kódolóktól érkező visszacsatolást. A SEA C49 6 digitális bemeneti porttal és 2 digitális kimeneti porttal rendelkezik.

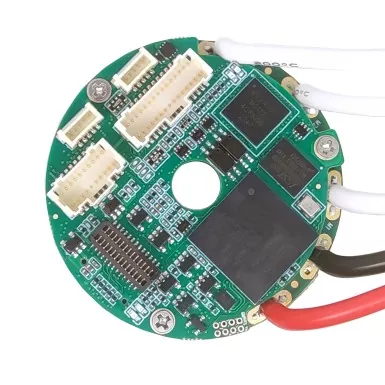

Az üreges gyűrűs szerkezet lehetővé teszi a termék egyszerű beépítését motorokba és csatlakozómodulokba.

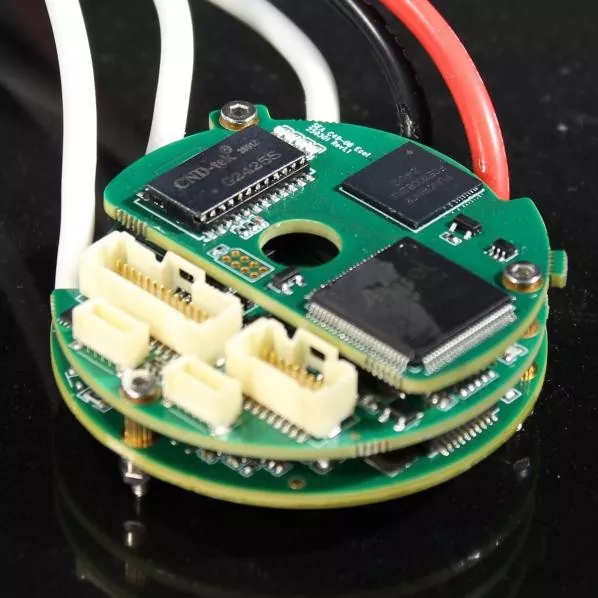

A névleges áramot tekintve a SEA C49 maximálisan 25 A buszáramot támogat, ami 17,7 A effektív folyamatos áramnak felel meg, és 2000 W maximális folyamatos kimeneti teljesítményt. A C49 felépítése folytatja az alsó teljesítménymodul kialakítását, a meghajtó modul és a vezérlőmodul egymás után felfelé helyezkedik el.
A gyűrű alakú üreges szerkezet legnagyobb előnye, hogy alkalmas kör alakú termékekhez, például egyenáramú szervomotorokhoz és csuklós modulokhoz.
|
Paraméter |
Egység |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
|
Minimális tápfeszültség |
VDC |
11 |
|||||
|
Névleges tápfeszültség |
VDC |
85 |
|||||
|
Maximális tápfeszültség |
VDC |
95 |
|||||
|
Maximális folyamatos teljesítmény |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
|
Hatékonyság (névleges teljesítmény) |
% |
95 |
|||||
|
Maximális kimeneti feszültség |
V |
A DC köri feszültség akár 96%-a |
|||||
|
Névleges egyenáram |
A |
1 |
3 |
6 |
10 |
15 |
25 |
|
effektív folyamatos áram (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
|
Jelenlegi csúcs (2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
A SEA C49 busz névleges árama 1-25A, folyamatos effektív árama 0,7-17,7A, maximális folyamatos kimeneti teljesítménye pedig 80-2000 W.
Más SEA MOTION sorozatú termékekhez hasonlóan a SEA C49 is támogatja az abszolút kódolóktól, az inkrementális jeladóktól, a Hall-tól, az analógtól és a rezolverektől származó visszacsatolást. Támogatja a kettős visszacsatolást is, akár inkrementális + abszolút, akár Hall + abszolút.
Ami az adatfeldolgozást illeti, a SEA C49 áramhurok sávszélessége nagyobb, mint egy 4kHz-es zárt hurok, árammintavételi ideje 40-125μs, árammintavételezési frekvenciája 25kHz, áramkommutációs frekvenciája pedig 3kHz.
Mint minden SEA MOTION sorozatú kisfeszültségű egyenáramú szervohajtás, a SEAC49 szinte minden csúcskategóriás alkalmazáshoz alkalmazható. Toroid üreges maggal rendelkezik, kis méretű, nagy teljesítményű, és támogatja a legtöbb kódoló visszacsatolási módszert, beleértve a kettős visszacsatolást is.
A termék nagy sávszélességgel és linearitással büszkélkedhet, a SEA C49 maximális folyamatos kimeneti teljesítménye 2000 W. A SEA MOTION sorozat más termékei azonban még nagyobb kimeneti teljesítményt és nagyobb áramerősséget támogatnak.
1. Nagy teljesítményű integrált szervomotorok;
2. Közös modulok

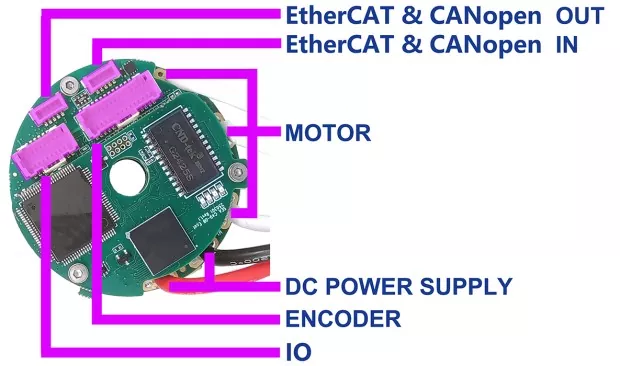

A SEA interfész meghatározása C49
