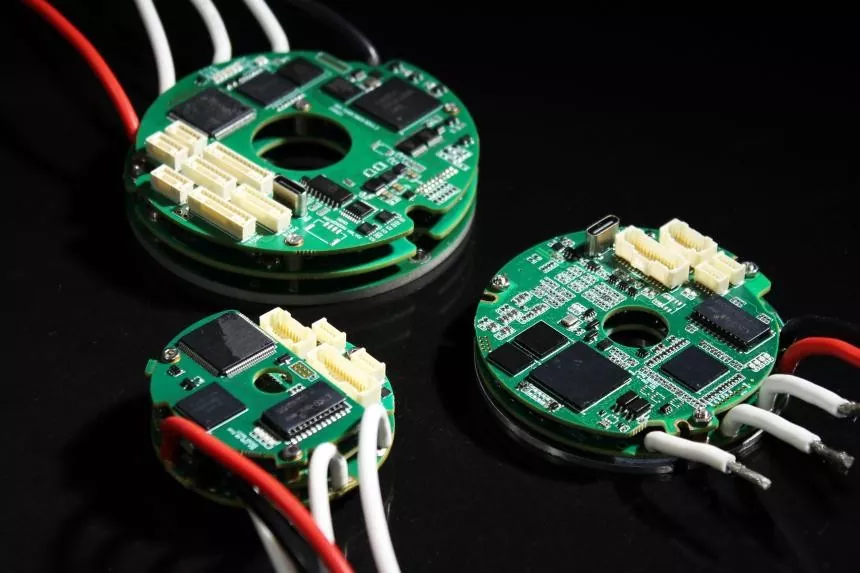

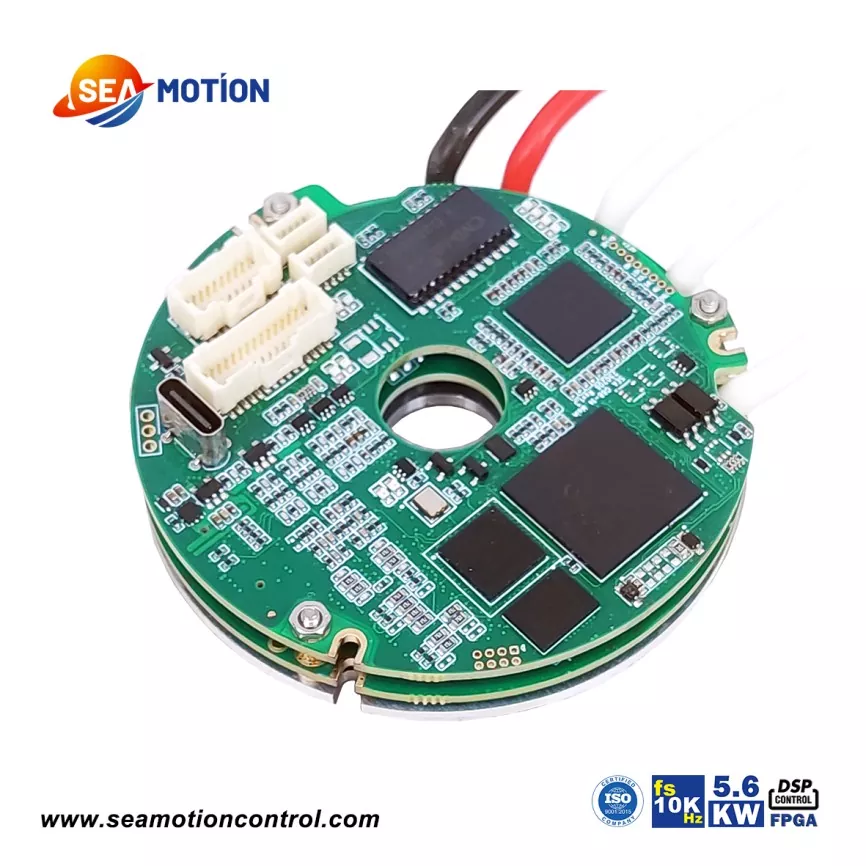

A SEA C68 kör alakú High Precision DC szervohajtások a SEA MOTION körkörös sorozatba tartoznak. Mint minden SEA MOTION sorozatú termék, ez is DSP+FPGA architektúrát használ. Ez az architektúra kivételes adatfeldolgozási képességeket kínál. A SEA C68 támogatja az EtherCAT vagy CANopen busz kommunikációs protokollokat és a különböző főáramú kódoló visszajelzéseket. Ami a digitális be- és kimeneteket illeti, a SEA C68 6 digitális bemeneti porttal és 2 digitális kimeneti porttal rendelkezik.

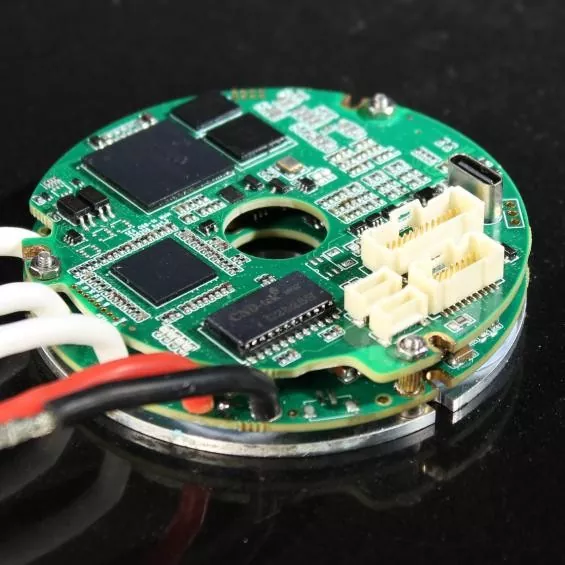

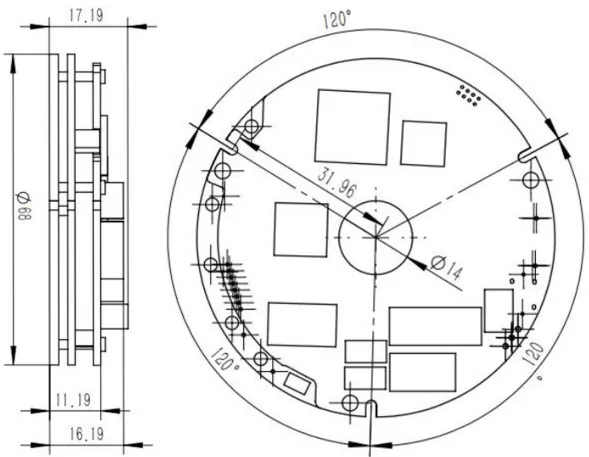

A SEA C68 külső átmérője 68 mm, és üreges szerkezetű. A termék három rétegre van osztva. Az alsó réteg tartalmazza a tápegységet, amely a tápegységeket tartalmazza; a középső réteg tartalmazza a meghajtó modult; a legfelső réteg pedig a vezérlő- és kommunikációs modulokat tartalmazza, valamint különféle interfészek.
|
Paraméterek |
Szervezet |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
50/100 |
70/100 |
80/80 |
|
Minimális tápfeszültség |
VDC |
11 |
||||||||
|
Névleges tápfeszültség |
VDC |
85 |
65 |
|||||||
|
Maximális tápfeszültség |
VDC |
95 |
75 |
|||||||
|
Maximális folyamatos teljesítmény |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
4000 |
5600 |
50000 |
|
Hatékonyság (névleges teljesítmény) |
% |
95 |
||||||||
|
Maximális kimeneti feszültség |
V |
A DC köri feszültség akár 96%-a |
||||||||
|
Névleges egyenáram |
A |
1 |
3 |
6 |
10 |
15 |
25 |
50 |
70 |
80 |
|
effektív folyamatos áram (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
35.3 |
49.5 |
56.5 |
|
Jelenlegi csúcs (2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
— |
— |
— |
A SEA C68 busz névleges árama 1-80A, folyamatos effektív árama 0,7-56,5A, maximális folyamatos kimeneti teljesítménye pedig 5600W. A SEA C68 BOM-ja megegyezik a SEA 1-80A-éval. A jeladó visszacsatolási típusait illetően a SEA C68 támogatja az abszolút kódolóktól, az inkrementális jeladóktól, a Hall-effektus érzékelőktől, az analóg jelektől és a rezolverektől származó visszacsatolást. A SEA 1-80A-hoz hasonlóan a SEA C68 is támogatja az inkrementális + abszolút kettős visszacsatolást vagy a felbontást + az abszolút kettős visszacsatolást.
Mint minden SEA MOTION sorozatú High Precision DC szervohajtás, a SEA C68 is szinte minden csúcskategóriás gyártási területen alkalmazható. Üreges toroid kialakítású, 80 A maximális buszáram és 5600 W maximális folyamatos kimeneti teljesítmény. A SEA C68 különféle kódoló-visszacsatolásokat támogat, IO és STO interfésszel rendelkezik, és akár -45°C-os környezeti hőmérsékletet is támogat.
Üreges toroid kialakítású, kis méretű, nagy teljesítményű, és támogatja a legtöbb kódoló visszacsatolást, beleértve a kettős visszacsatolást is.
A termék nagy sávszélességgel és linearitással büszkélkedhet, amelyek alapvető paraméterek a meghajtótermékek teljesítményének értékeléséhez.
1. Nagy teljesítményű integrált szervomotorok;
2. Nagy teljesítményű csuklós modulok

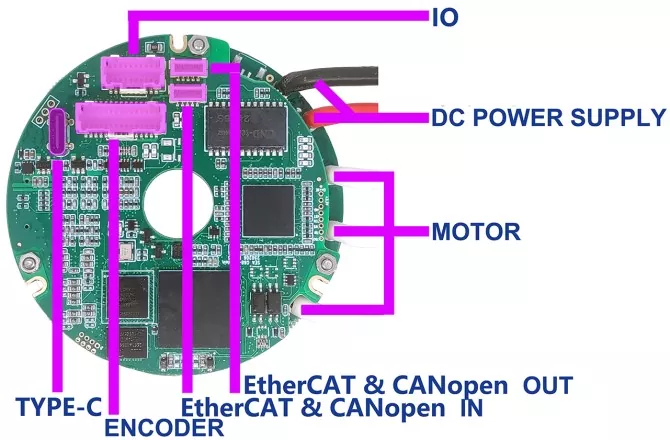

A SEA C68 interfész meghatározása
