Kompakt DC szervo meghajtók

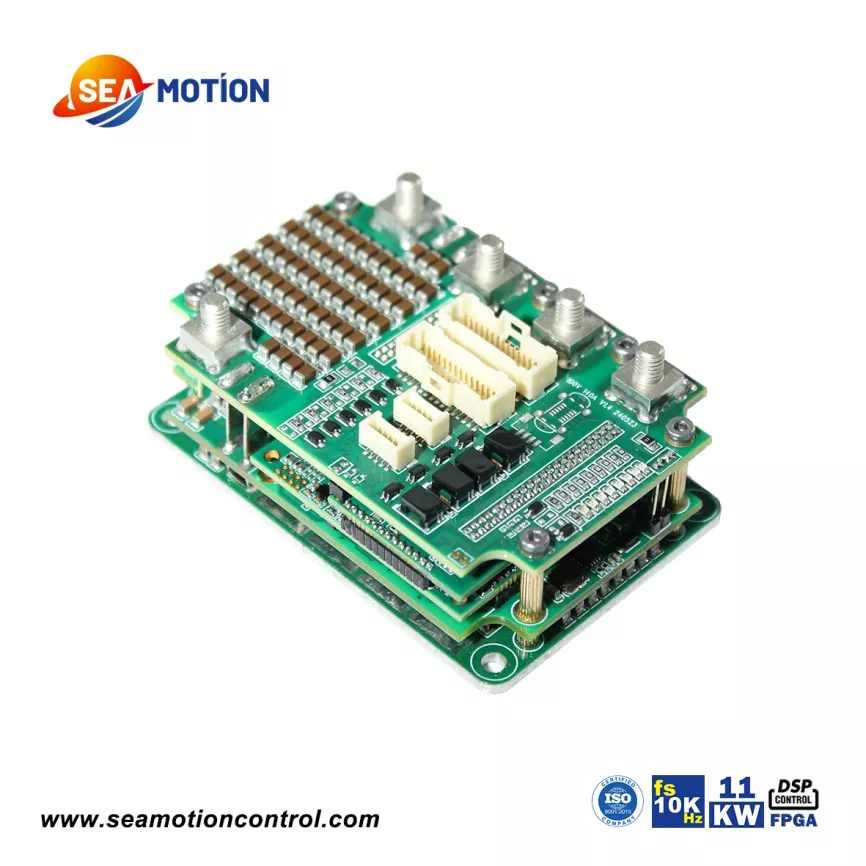

A SEA 140A Compact DC szervohajtások páratlanul kompakt formátummal és erőteljes adatfeldolgozási képességekkel büszkélkedhetnek. A SEA1-80A-hoz hasonlóan a SEA140A is DSP+FPGA architektúrán alapul.

Ez rendkívül hatékony adatfeldolgozási képességekkel ruházza fel a terméket – nagy sávszélesség, nagy válaszadás és párhuzamos adatfeldolgozás. A SEA140A áramhurok-mintavételezési frekvenciája is eléri a 10 kHz-et, ami kivételes linearitást mutat.

A folyamatos effektív kimeneti teljesítmény tekintetében a SEA140A eléri a 11 kW-ot. Ez lehetővé teszi, hogy termékeink nagyobb teljesítményű motorokat hajtsanak meg 140 A buszárammal. Ami a kódoló visszajelzését illeti, szinte az összes népszerű kódoló-visszajelzési típust támogatjuk. A SEA140A támogatja a növekményes + abszolút kettős visszacsatolást és a feloldó + abszolút kettős visszacsatolást is.

A SEA MOTION sorozat nagy teljesítményű kompakt egyenáramú szervohajtásai 8-12 rétegű PCB folyamatot alkalmaznak. A termékek egymásra halmozott, szegecselt szerkezetet alkalmaznak a funkció alapján – az alsó réteg a teljesítménymodult, a következő réteg a meghajtó modult, a következő réteg a vezérlőmodult, a következő réteg a kommunikációs modult, a felső réteg pedig az interfészkártyát tartalmazza. Ennek a kialakításnak az előnyei a nagy alkatrészsűrűség, amely lehetővé teszi a nagyon kis termékméretet; a funkcionális particionálás minimalizálja az interferenciát; az alsó alumínium szubsztrát pedig fokozza a hőelvezetést a teljesítménykomponensek számára. Hátránya a magasabb gyártási költségek és a hosszabb fejlesztési ciklus.

Termékparaméter (specifikáció)

A SEA140A maximális buszárama 140A, 160A és 40A, ami megfelel a 100V, 80V és 200V maximális feszültségeknek. 140A buszáram mellett a folyamatos effektív kimeneti áram 99A, a maximális folyamatos kimeneti teljesítmény pedig eléri a 11kW-ot. Fontos megjegyezni, hogy az általunk említett maximális feszültség az a legmagasabb feszültség, amelyet a termék ellenáll. A terméknek általában nem szabad hosszabb ideig a legmagasabb feszültségen működnie. Javasoljuk, hogy az üzemi feszültség a minimális tápfeszültség és a névleges tápfeszültség között legyen.

A termék jellemzői és alkalmazása

A SEA MOTION sorozat minden nagy teljesítményű kompakt egyenáramú szervohajtásához hasonlóan a SEA140A is szinte minden csúcskategóriás alkalmazáshoz alkalmazható. Kis mérettel, nagy áramkapacitással, nagy kimeneti teljesítménnyel rendelkezik, és gyakorlatilag az összes kódoló-visszacsatolási típust támogatja, beleértve a növekményes + abszolút vagy feloldó + abszolút kettős visszacsatolást.

A nagy sávszélesség, a nagy linearitás és a nagy válaszadás révén a SEA140A nagyobb folyamatos kimeneti teljesítményt kínál, mint a SEA1-80A. Kutatási és fejlesztési részlegünk jelenleg a szilícium-karbid teljesítménykomponensként történő tömeggyártását kutatja. A szilícium-karbid alkalmazása tovább javítja a termék teljesítményét.

A SEA140A fő alkalmazásai a következők:

1. Nagy teljesítményű integrált szervomotorok;

2. Lemezjátszók és mozgásszimulációs berendezések;

3. Integrált áramköri és félvezető berendezések, mint például az anyagmozgatást igénylő és nagy terhelést igénylő eszközök;

4. Ipari automatizálási berendezések;

5. Speciális járművek és berendezések, például autonóm vezetési berendezések;

6. Nagyméretű AGV-k

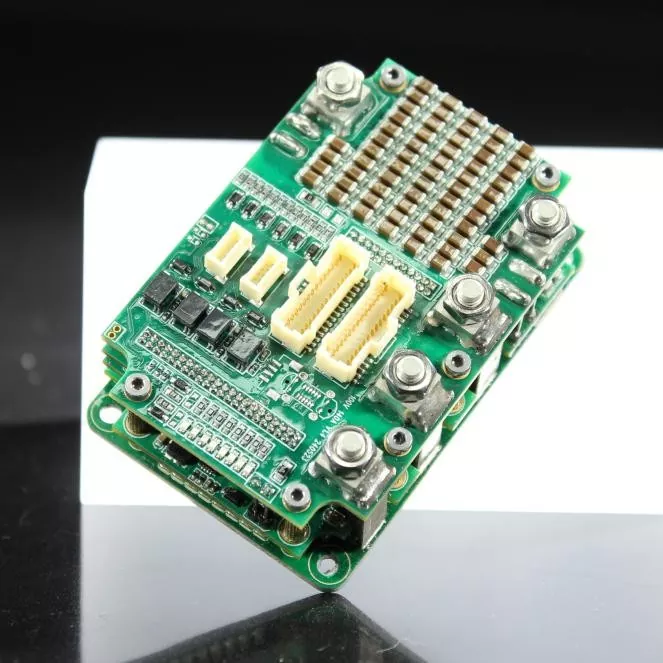

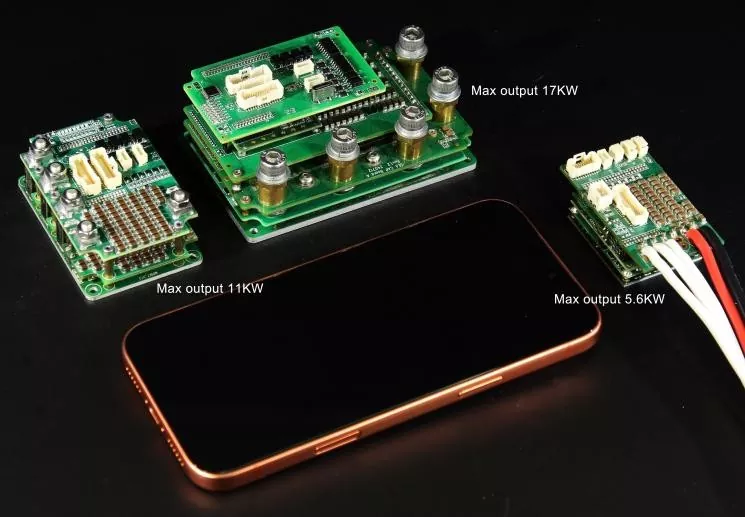

Gyártási részletek

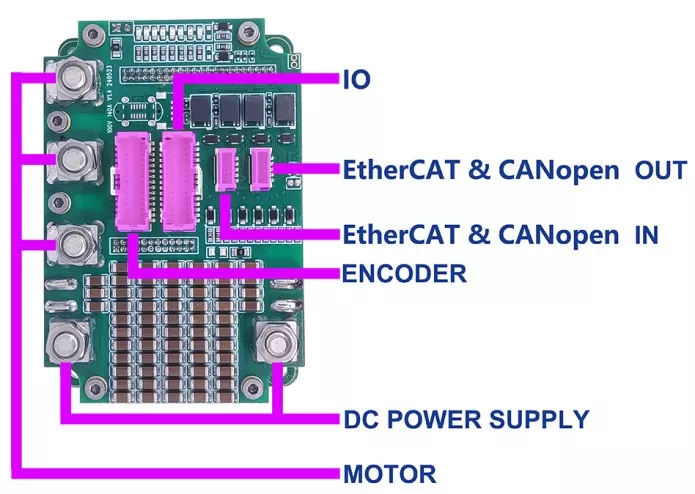

A SEA 140A kompakt egyenáramú szervohajtás interfész-definíciója

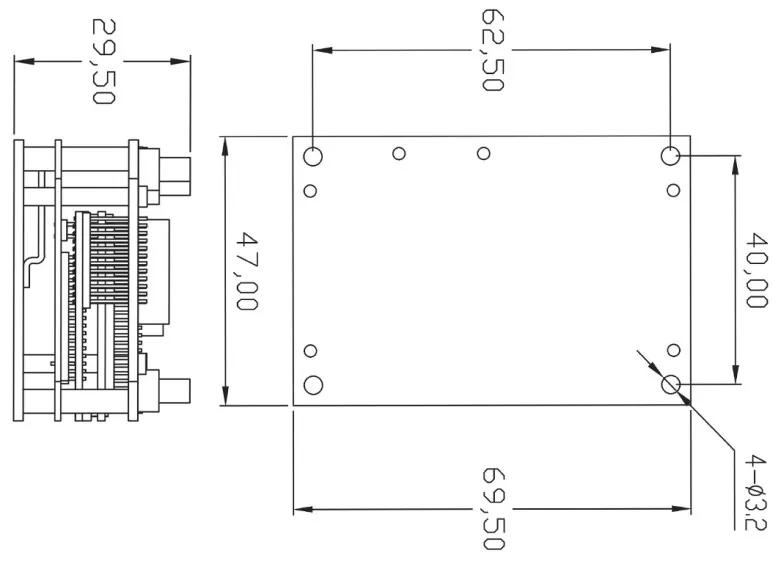

Termék mérete / mm

Termékek videó
